第七章继电保护基础
1 第七章 继电保护基础
本章主要内容 继电保护的基本知识 单侧电源电网相间短路的电流保护 电网的接地保护 电力系统的主设备保护 ◆10kV配电系统的保护 工一供电系统的保护 ◆民用建筑配电系统的保护 2
2 本章主要内容 ◆继电保护的基本知识 ◆单侧电源电网相间短路的电流保护 ◆电网的接地保护 ◆电力系统的主设备保护 ◆10kV配电系统的保护 ◆工厂供电系统的保护 ◆民用建筑配电系统的保护

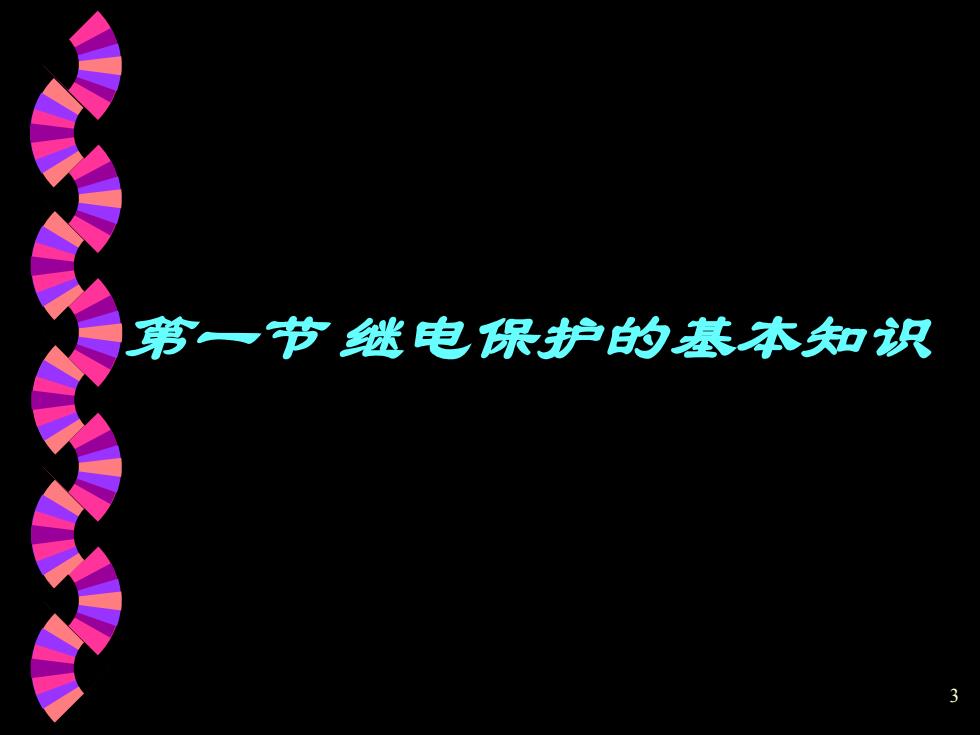

第一带继电保护的基本知识
3 第一节 继电保护的基本知识
继电保护的基本原理 继电保护装置 一旦电力系统发生故障，必须迅速而有选择 性地切除故障元件，完成这一功能的电力系统保 护装置称为继电保护装置 保护的构成 1、测量模块 2、逻辑模块 3、执行模块 4
4 一、继电保护的基本原理 一）继电保护装置 一旦电力系统发生故障，必须迅速而有选择 性地切除故障元件，完成这一功能的电力系统保 护装置称为继电保护装置 二）保护的构成 1、测量模块 2、逻辑模块 3、执行模块
继电保护的基本原理 保护构成原理 利用电力系统中基本参数的区别构成的 继电保护 。利用流过电流方向判定保护区内或区外 故障正向故障或反向故障 利用不对称分量作为判据构成保护 。反应非电气量的保护
5 一、继电保护的基本原理 三）保护构成原理 ⚫利用电力系统中基本参数的区别构成的 继电保护 ⚫利用流过电流方向判定保护区内或区外 故障正向故障或反向故障 ⚫利用不对称分量作为判据构成保护 ⚫反应非电气量的保护
