第六章 电力负荷特性和计算分析 1
1 第六章 电力负荷特性和计算分析
第一节 负荷曲线与特性分析 电力系统负荷的构成 电力系统的总负荷就是系统中千万个用电设备消 费功率的总和。它们大致分为异步电动机、同步电动 机、电热电炉、整流设备、照明设备等几大类。 不同行业中，这些用电设备占的比重也不同。表 6一1所示是几种工业部)门用电设备比重的统计。 将各工业部门消费的功率与农业、交通运输和市 政生活消费的功率相加就可得到电力系统的综合用电 负荷。综合用电负荷加网络中损耗的功率为系统中各 发电厂应供出的功率，因而称作电力系统的供电负荷。 供电负荷再加各发电厂本身消费的功率一厂用电， 为系统中各发电机应发出的功率，称作电力系统的发 电负荷
2 第一节 负荷曲线与特性分析 一、电力系统负荷的构成 电力系统的总负荷就是系统中千万个用电设备消 费功率的总和。它们大致分为异步电动机、同步电动 机、电热电炉、整流设备、照明设备等几大类。 不同行业中，这些用电设备占的比重也不同。表 6—1所示是几种工业部门用电设备比重的统计。 将各工业部门消费的功率与农业、交通运输和市 政生活消费的功率相加就可得到电力系统的综合用电 负荷。综合用电负荷加网络中损耗的功率为系统中各 发电厂应供出的功率，因而称作电力系统的供电负荷。 供电负荷再加各发电厂本身消费的功率——厂用电， 为系统中各发电机应发出的功率，称作电力系统的发 电负荷

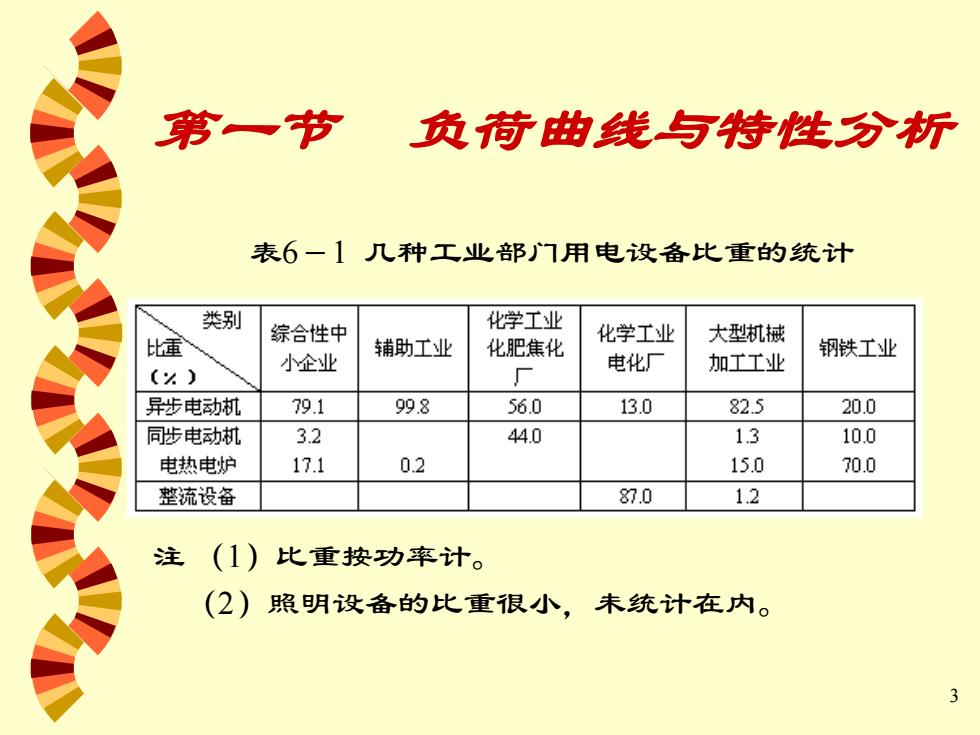

第一节 负荷曲线与特性析 表6一1几种工业部门用电设备比重的统计 类别 综合性中 化学工业 比通 辅助工业 化肥焦化 化学工业 大型机械 钢铁工业 () 小企业 厂 电化厂 加工工业 异步电动机 79.1 99.8 56.0 13.0 82.5 20.0 同步电动机 3.2 44.0 1.3 10.0 电热电炉 17.1 0.2 15.0 70.0 整流设备 87.0 1.2 注 (1) 比重按功率计。 (2) 照明设备的比重很小，未统计在内。 3
3 第一节 负荷曲线与特性分析 表6－1 几种工业部门用电设备比重的统计 注 （1）比重按功率计。 （2）照明设备的比重很小，未统计在内
第一节 负荷曲线与特性分折 二、用电设备的工作制 我国低压电器行业采用了EC34一1规定的 八种工作制中的三种，即长期连续工作制S1、 短时工作制S,和断续周期工作制S30 (1)长期工作制S, 在恒定负载（如额定功率)下连续运行相 当长时间，可以使设备达到热平的工作条件。 这类工作制的用电设备长期连续运行，负荷比 较稳定，如通风机、水泵、空气压缩机、电炉 和照明等
4 第一节 负荷曲线与特性分析 二、用电设备的工作制 我国低压电器行业采用了IEC34－1规定的 八种工作制中的三种，即长期连续工作制S1、 短时工作制S2和断续周期工作制S3。 （1）长期工作制S1 在恒定负载（如额定功率）下连续运行相 当长时间，可以使设备达到热平衡的工作条件。 这类工作制的用电设备长期连续运行，负荷比 较稳定，如通风机、水泵、空气压缩机、电炉 和照明等
第一节 负荷曲线与特性分折 (2)短时工作制S 设备在额定工作电流恒定的一个工作周期内不会 达到允许温升，而在两个工作周期之间的间歇又很长， 能使设备冷却到环境温度值。如金属切削机床用的铺 助机械（横梁升降、刀架快速移动装置等）、水闸用 电机等，这类设备的数量很少。 (3)断续周期工作制S3 这类工作制的用电设备周期性的工作、停歇，反 复运行，而且工作和停歇的时间都很短，周期一般不 超过l0in,使设备既不能在一个工作时间内升温到额 定值，也不能在一个停歇时间内冷却到环境温度，如 电焊机和电梯电动机等设备。断续周期工作制的用电 设备可用“负荷持续率”（又称暂载率)来表征其工 作性质。 5
5 第一节 负荷曲线与特性分析 （2）短时工作制S2 设备在额定工作电流恒定的一个工作周期内不会 达到允许温升，而在两个工作周期之间的间歇又很长， 能使设备冷却到环境温度值。如金属切削机床用的辅 助机械（横梁升降、刀架快速移动装置等）、水闸用 电机等，这类设备的数量很少。 （3）断续周期工作制S3 这类工作制的用电设备周期性的工作、停歇，反 复运行，而且工作和停歇的时间都很短，周期一般不 超过10min，使设备既不能在一个工作时间内升温到额 定值，也不能在一个停歇时间内冷却到环境温度，如 电焊机和电梯电动机等设备。断续周期工作制的用电 设备可用“负荷持续率”（又称暂载率）来表征其工 作性质
