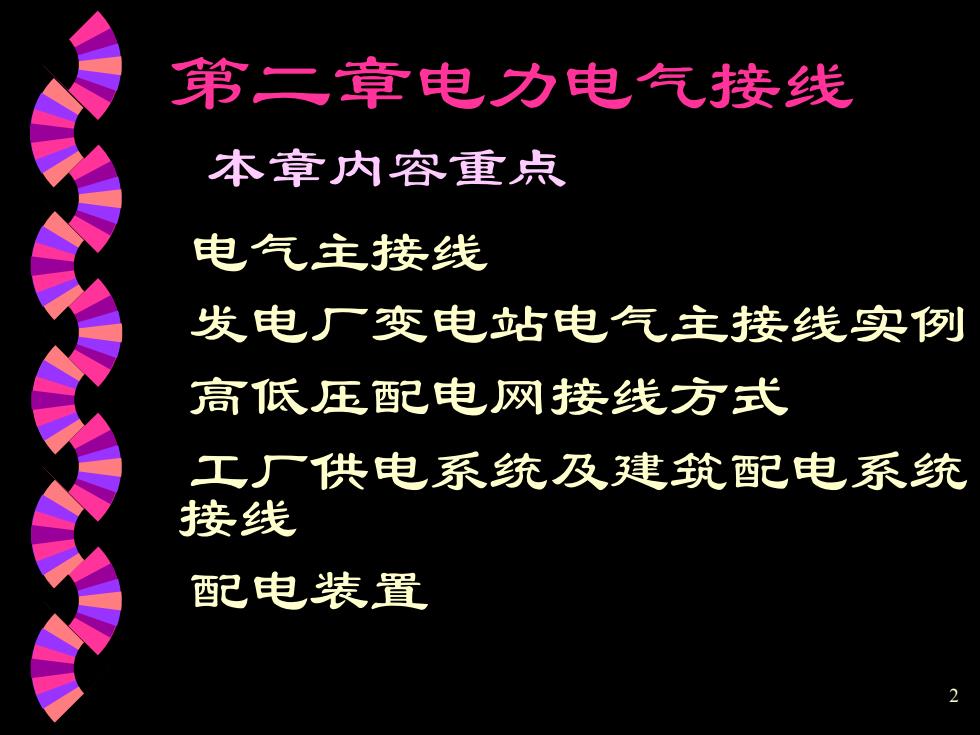

第二章电力电气接线 本章内容重点 电气主接线 发电厂变电站电气主接线实例 高低压配电网接线方式 工厂供电系统及建筑配电系统 接线 配电装置
2 第二章电力电气接线 本章内容重点 电气主接线 发电厂变电站电气主接线实例 高低压配电网接线方式 工厂供电系统及建筑配电系统 接线 配电装置

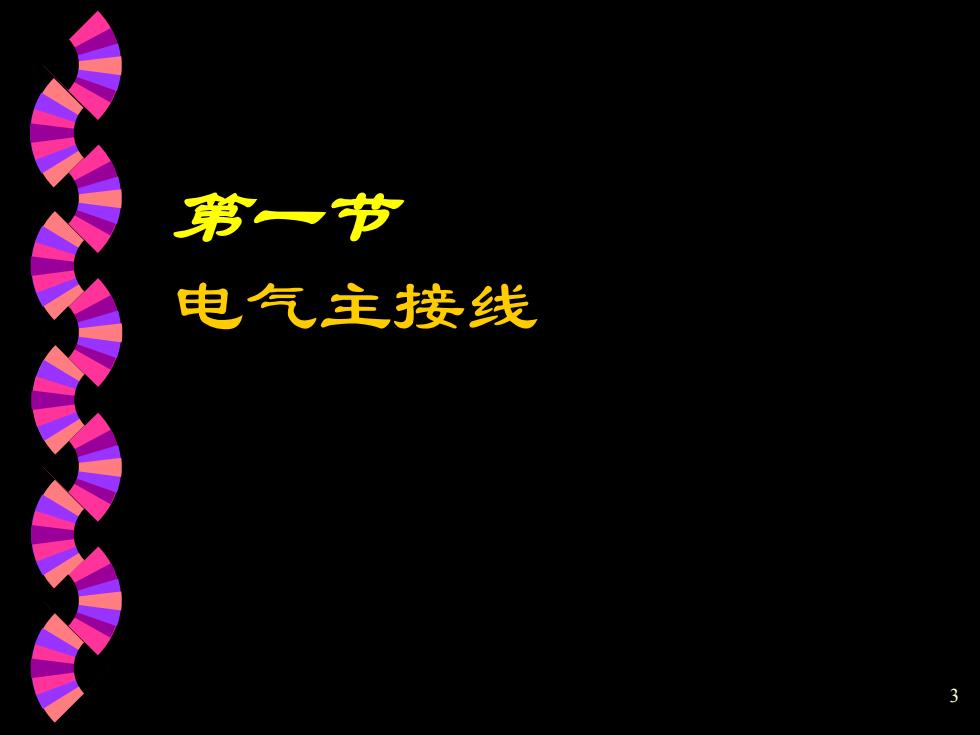

第一节 电气主接线 3
3 第一节 电气主接线
电气主接线 电气主接线：是由高压电器通过连接线，按 其功能要求组成接受和分配电能的电路， 成为传输强电流、高电压的网络，故又称 为一次接线或电气主系统。 电气主接线的基本要求 >可靠性：保证供电可靠是电气主接线最 基本的要求 >灵活性：电气主接线应能适应各种运行 状态，并能灵活地进行运行方式的切换 >经济性：投资省、占地面积少，电能损 耗少 4
4 电气主接线 电气主接线:是由高压电器通过连接线，按 其功能要求组成接受和分配电能的电路， 成为传输强电流、高电压的网络，故又称 为一次接线或电气主系统。 ➢可靠性：保证供电可靠是电气主接线最 基 本的要求 ➢灵活性：电气主接线应能适应各种运行 状态，并能灵活地进行运行方式的切换 ➢经济性 ：投资省 、占地面积少，电能损 耗少 电气主接线的基本要求

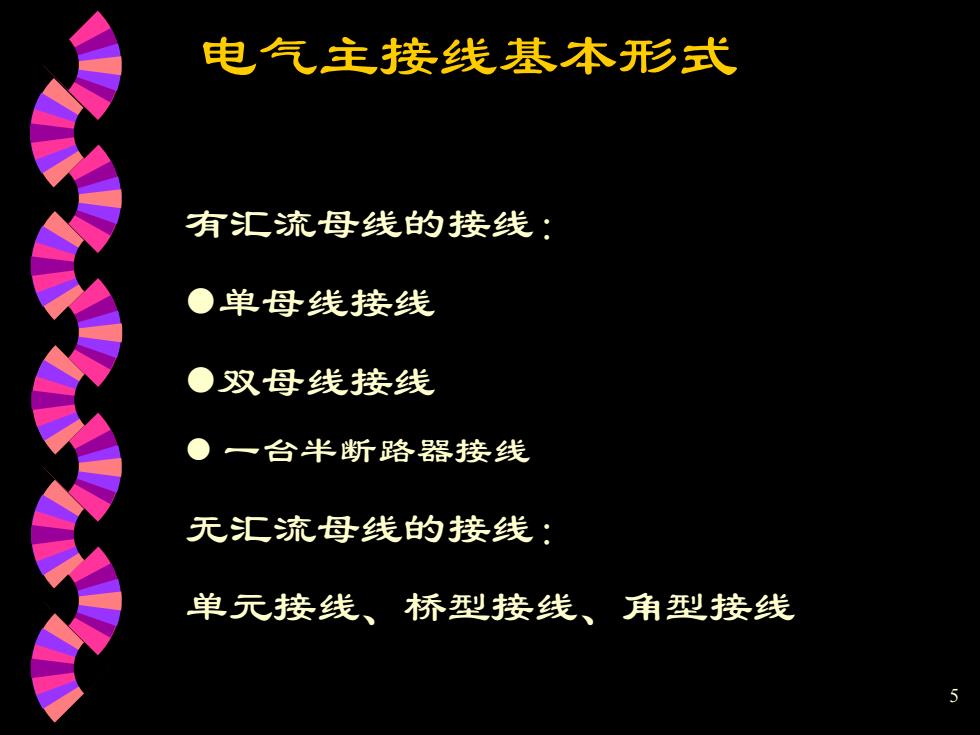

电气主接线基本形式 有汇流母线的接线： ●单母线接线 ●双母线接线 一台半断路器接线 无汇流母线的接线： 单元接线、桥型接线、角型接线 5
5 有汇流母线的接线： ⚫单母线接线 ⚫双母线接线 ⚫ 一台半断路器接线 无汇流母线的接线： 单元接线、桥型接线、角型接线 电气主接线基本形式
有汇流母线接线
6 有汇流母线接线
