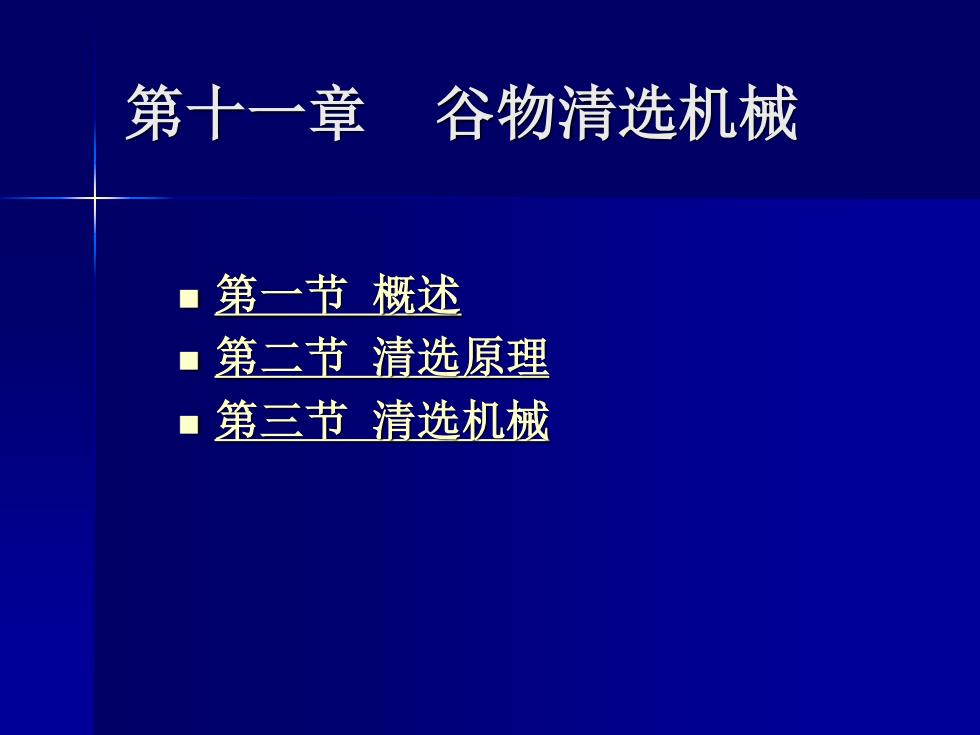

第十一章谷物清选机械第一节概述第二节清选原理第三节清选机械
第十一章 谷物清选机械 ◼ 第一节 概述 ◼ 第二节 清选原理 ◼ 第三节 清选机械

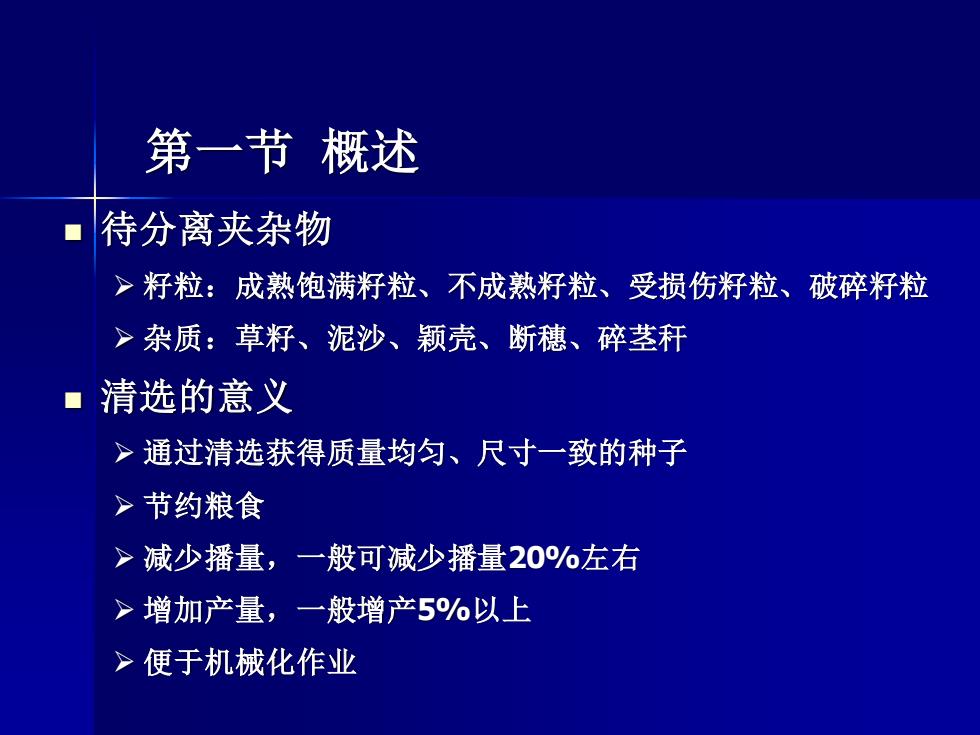

第一节 概述待分离夹杂物》籽粒：成熟饱满籽粒、不成熟籽粒、受损伤籽粒、破碎籽粒杂质：草籽、泥沙、颖壳、断穗、碎茎秆清选的意义>通过清选获得质量均匀、尺寸一致的种子>节约粮食>减少播量，一般可减少播量20%左右>增加产量，一般增产5%以上>便于机械化作业
第一节 概述 ◼ 待分离夹杂物 ➢ 籽粒：成熟饱满籽粒、不成熟籽粒、受损伤籽粒、破碎籽粒 ➢ 杂质：草籽、泥沙、颖壳、断穗、碎茎秆 ◼ 清选的意义 ➢ 通过清选获得质量均匀、尺寸一致的种子 ➢ 节约粮食 ➢ 减少播量，一般可减少播量20%左右 ➢ 增加产量，一般增产5%以上 ➢ 便于机械化作业

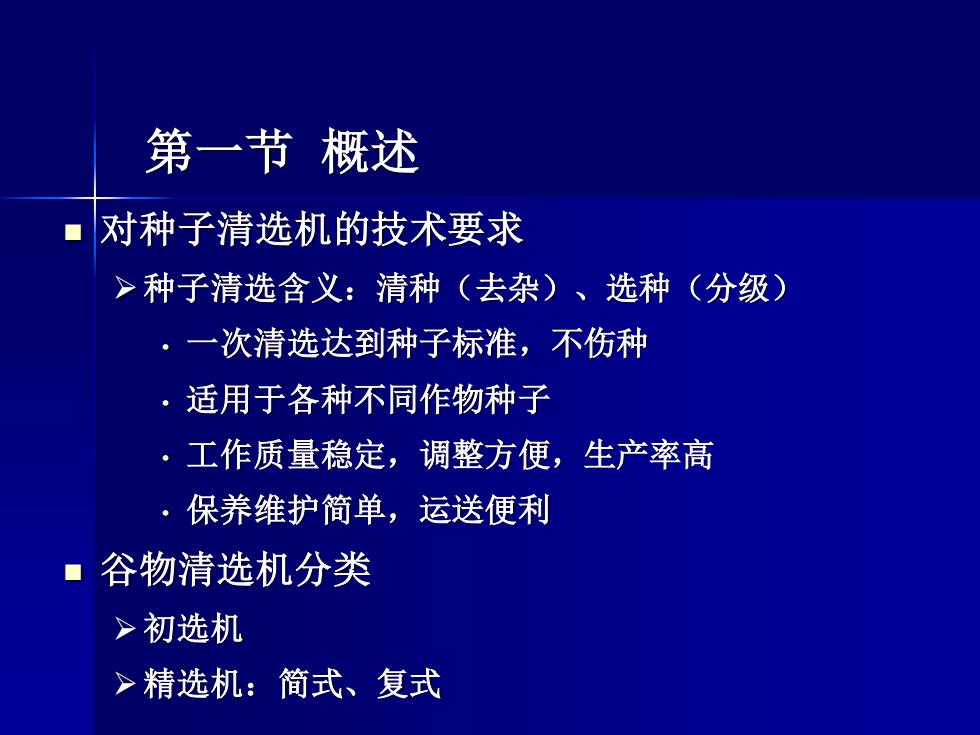

第一节#概述对种子清选机的技术要求种子清选含义：清种（去杂）、选种（分级）。一次清选达到种子标准，不伤种，适用于各种不同作物种子·工作质量稳定，调整方便，生产率高·保养维护简单，运送便利■谷物清选机分类>初选机>精选机：简式、复式
第一节 概述 ◼ 对种子清选机的技术要求 ➢种子清选含义：清种（去杂）、选种（分级） • 一次清选达到种子标准，不伤种 • 适用于各种不同作物种子 • 工作质量稳定，调整方便，生产率高 • 保养维护简单，运送便利 ◼ 谷物清选机分类 ➢初选机 ➢精选机：简式、复式

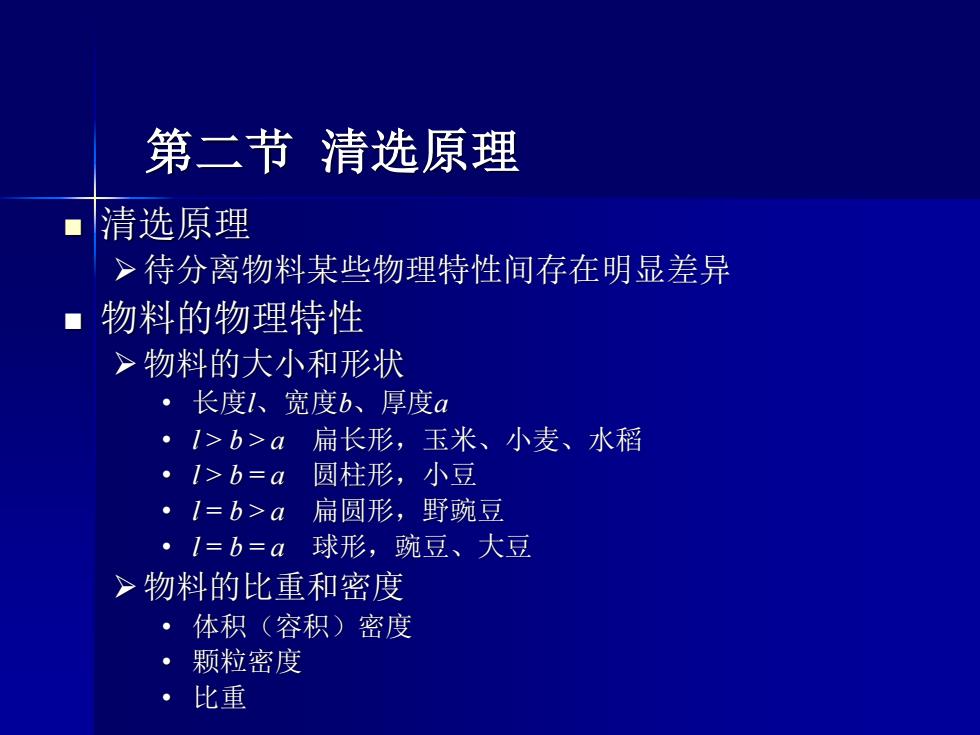

第二节清选原理清选原理>待分离物料某些物理特性间存在明显差异物料的物理特性>物料的大小和形状·长度l、宽度b、厚度a·1>b>α扁长形，玉米、小麦、水稻[>b=α圆柱形，小豆·=b>α扁圆形，野豌豆·l=b=α球形，豌豆、大豆>物料的比重和密度体积（容积）密度颗粒密度比重
◼ 清选原理 ➢待分离物料某些物理特性间存在明显差异 ◼ 物料的物理特性 ➢物料的大小和形状 • 长度l、宽度b、厚度a • l > b > a 扁长形，玉米、小麦、水稻 • l > b = a 圆柱形，小豆 • l = b > a 扁圆形，野豌豆 • l = b = a 球形，豌豆、大豆 ➢物料的比重和密度 • 体积（容积）密度 • 颗粒密度 • 比重 第二节 清选原理

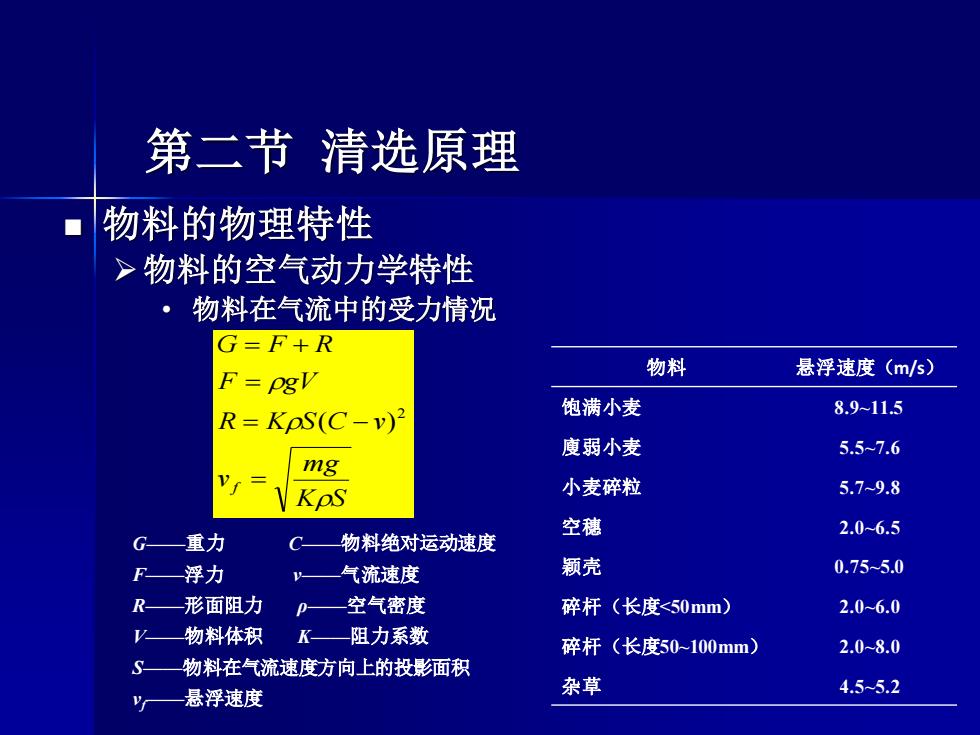

第二节清选原理物料的物理特性>物料的空气动力学特性物料在气流中的受力情况G=F+R物料悬浮速度（m/s）F=pgV饱满小麦8.9~11.5R = KpS(C-v)2瘦弱小麦5.5~7.6mg小麦碎粒5.7~9.8Kps空穗2.0~6.5G重力C物料绝对运动速度颖壳0.75~5.0F浮力气流速度J空气密度-形面阻力碎杆（长度<50mm）R-2.0~6.0P-V物料体积K一阻力系数福碎杆（长度50~100mm）2.0~8.0物料在气流速度方向上的投影面积杂草4.5~5.2悬浮速度
◼ 物料的物理特性 ➢物料的空气动力学特性 • 物料在气流中的受力情况 第二节 清选原理 K S mg v R K S C v F gV G F R f = = − = = + 2 ( ) G——重力 C——物料绝对运动速度 F——浮力 v——气流速度 R——形面阻力 ρ——空气密度 V——物料体积 K——阻力系数 S——物料在气流速度方向上的投影面积 vf——悬浮速度 物料 悬浮速度（m/s） 饱满小麦 8.9~11.5 廋弱小麦 5.5~7.6 小麦碎粒 5.7~9.8 空穗 2.0~6.5 颖壳 0.75~5.0 碎杆（长度<50mm） 2.0~6.0 碎杆（长度50~100mm） 2.0~8.0 杂草 4.5~5.2
