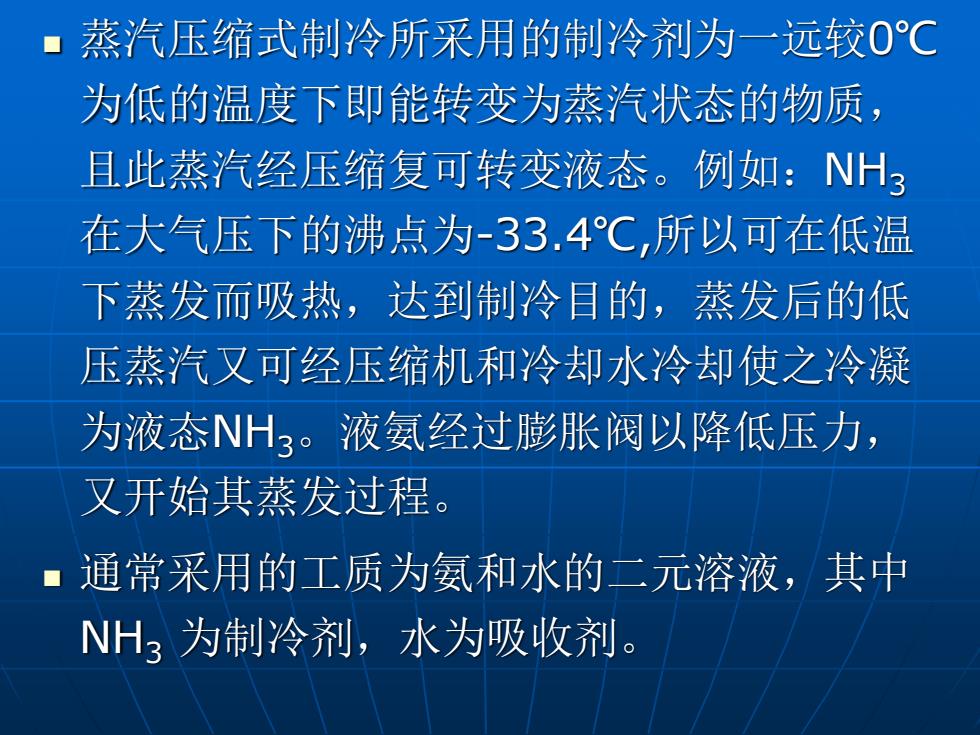

◼ 蒸汽压缩式制冷所采用的制冷剂为一远较0℃ 为低的温度下即能转变为蒸汽状态的物质， 且此蒸汽经压缩复可转变液态。例如：NH3 在大气压下的沸点为-33.4℃,所以可在低温 下蒸发而吸热，达到制冷目的，蒸发后的低 压蒸汽又可经压缩机和冷却水冷却使之冷凝 为液态NH3。液氨经过膨胀阀以降低压力， 又开始其蒸发过程。 ◼ 通常采用的工质为氨和水的二元溶液，其中 NH3 为制冷剂，水为吸收剂
◼ 蒸汽压缩式制冷所采用的制冷剂为一远较0℃ 为低的温度下即能转变为蒸汽状态的物质， 且此蒸汽经压缩复可转变液态。例如：NH3 在大气压下的沸点为-33.4℃,所以可在低温 下蒸发而吸热，达到制冷目的，蒸发后的低 压蒸汽又可经压缩机和冷却水冷却使之冷凝 为液态NH3。液氨经过膨胀阀以降低压力， 又开始其蒸发过程。 ◼ 通常采用的工质为氨和水的二元溶液，其中 NH3 为制冷剂，水为吸收剂

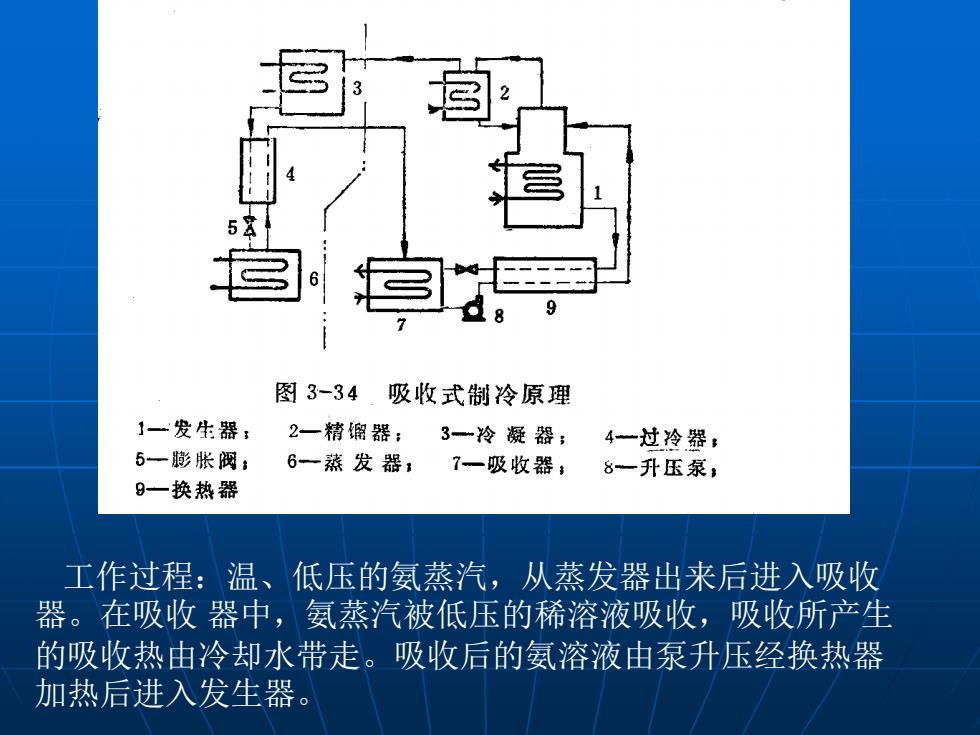

工作过程：温、低压的氨蒸汽，从蒸发器出来后进入吸收 器。在吸收 器中，氨蒸汽被低压的稀溶液吸收，吸收所产生 的吸收热由冷却水带走。吸收后的氨溶液由泵升压经换热器 加热后进入发生器
工作过程：温、低压的氨蒸汽，从蒸发器出来后进入吸收 器。在吸收 器中，氨蒸汽被低压的稀溶液吸收，吸收所产生 的吸收热由冷却水带走。吸收后的氨溶液由泵升压经换热器 加热后进入发生器

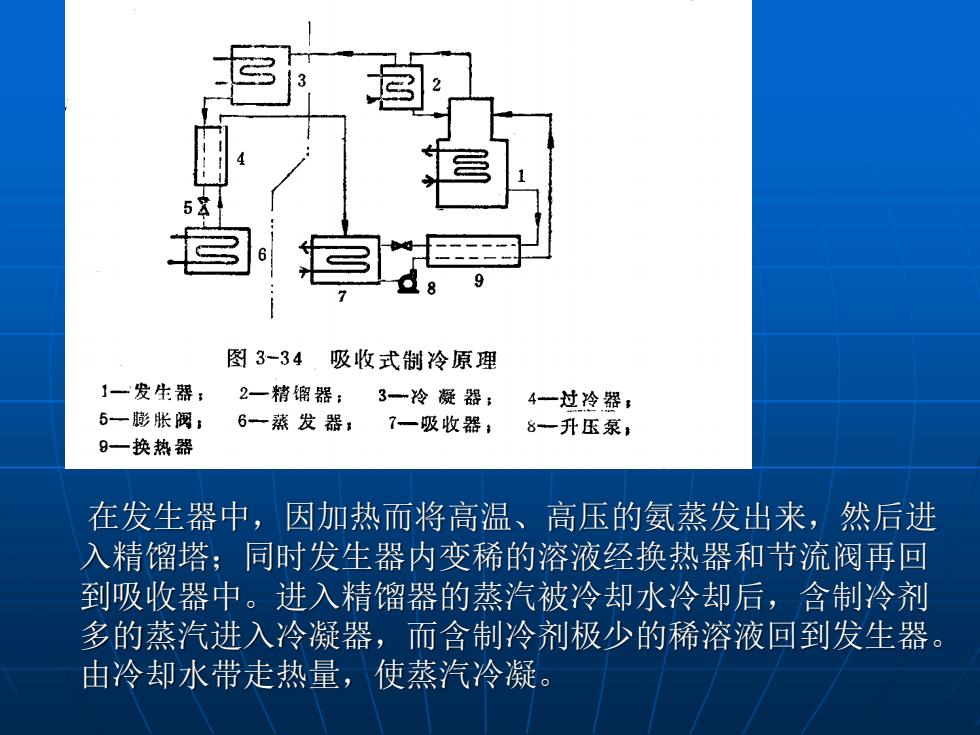

在发生器中，因加热而将高温、高压的氨蒸发出来，然后进 入精馏塔；同时发生器内变稀的溶液经换热器和节流阀再回 到吸收器中。进入精馏器的蒸汽被冷却水冷却后，含制冷剂 多的蒸汽进入冷凝器，而含制冷剂极少的稀溶液回到发生器。 由冷却水带走热量，使蒸汽冷凝
在发生器中，因加热而将高温、高压的氨蒸发出来，然后进 入精馏塔；同时发生器内变稀的溶液经换热器和节流阀再回 到吸收器中。进入精馏器的蒸汽被冷却水冷却后，含制冷剂 多的蒸汽进入冷凝器，而含制冷剂极少的稀溶液回到发生器。 由冷却水带走热量，使蒸汽冷凝

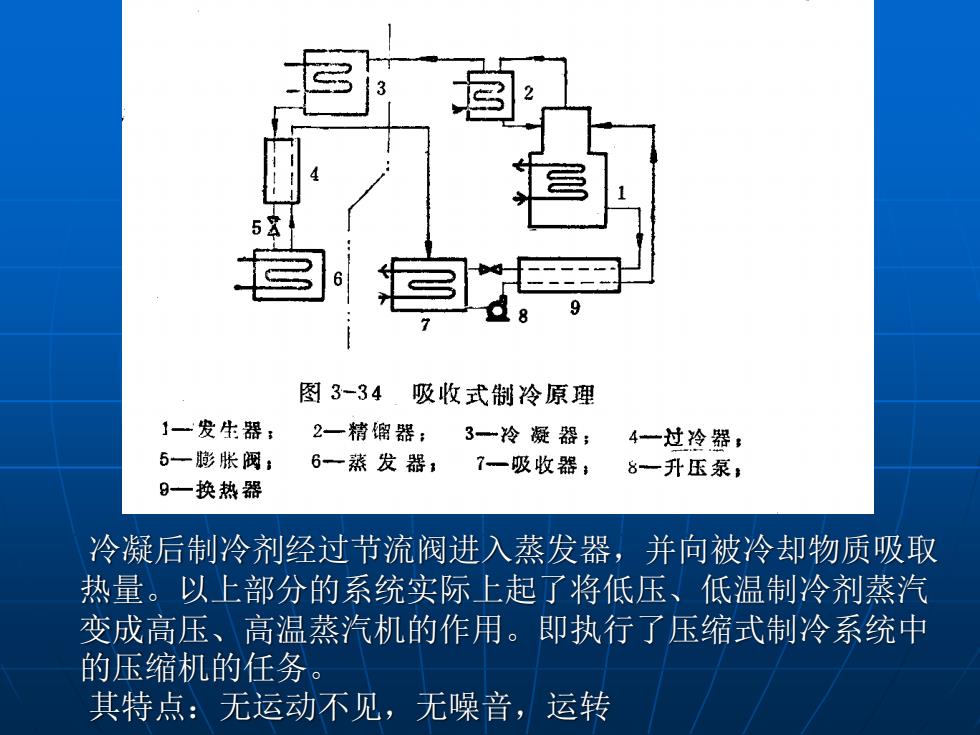

冷凝后制冷剂经过节流阀进入蒸发器，并向被冷却物质吸取 热量。以上部分的系统实际上起了将低压、低温制冷剂蒸汽 变成高压、高温蒸汽机的作用。即执行了压缩式制冷系统中 的压缩机的任务。 其特点：无运动不见，无噪音，运转
冷凝后制冷剂经过节流阀进入蒸发器，并向被冷却物质吸取 热量。以上部分的系统实际上起了将低压、低温制冷剂蒸汽 变成高压、高温蒸汽机的作用。即执行了压缩式制冷系统中 的压缩机的任务。 其特点：无运动不见，无噪音，运转

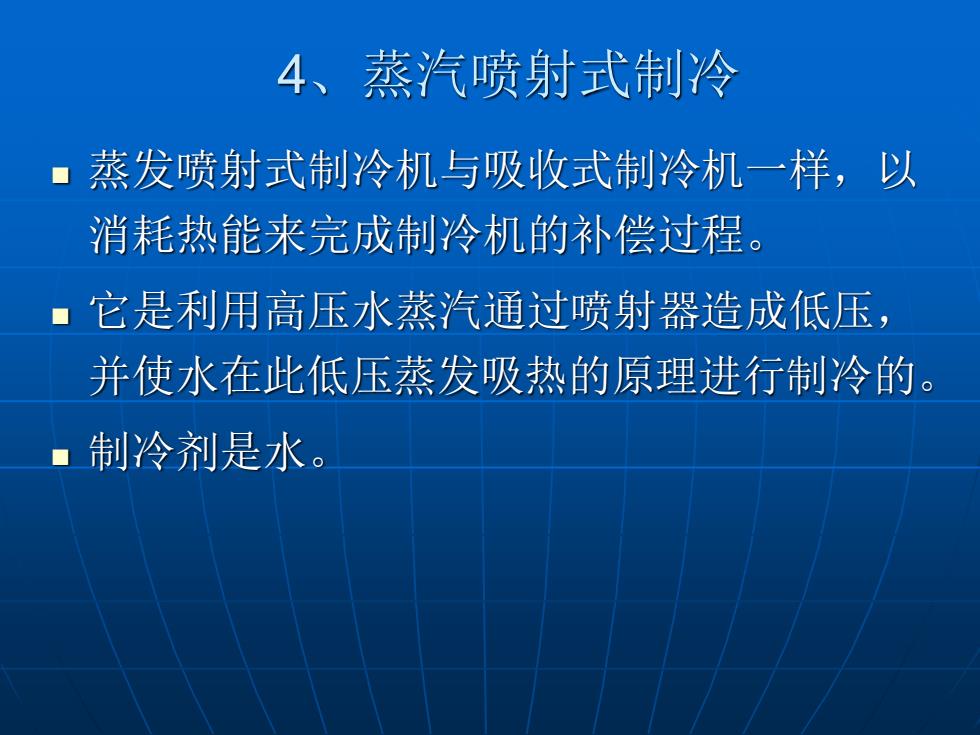

4、蒸汽喷射式制冷 ◼ 蒸发喷射式制冷机与吸收式制冷机一样，以 消耗热能来完成制冷机的补偿过程。 ◼ 它是利用高压水蒸汽通过喷射器造成低压， 并使水在此低压蒸发吸热的原理进行制冷的。 ◼ 制冷剂是水
4、蒸汽喷射式制冷 ◼ 蒸发喷射式制冷机与吸收式制冷机一样，以 消耗热能来完成制冷机的补偿过程。 ◼ 它是利用高压水蒸汽通过喷射器造成低压， 并使水在此低压蒸发吸热的原理进行制冷的。 ◼ 制冷剂是水
