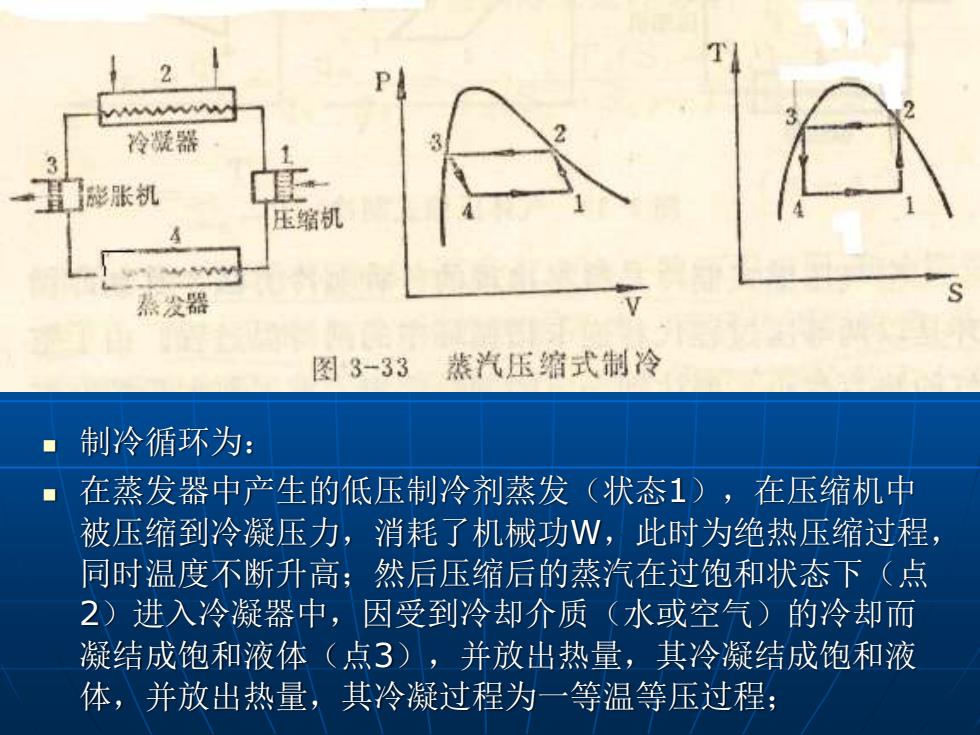

◼ 制冷循环为： ◼ 在蒸发器中产生的低压制冷剂蒸发（状态1），在压缩机中 被压缩到冷凝压力，消耗了机械功W，此时为绝热压缩过程， 同时温度不断升高；然后压缩后的蒸汽在过饱和状态下（点 2）进入冷凝器中，因受到冷却介质（水或空气）的冷却而 凝结成饱和液体（点3），并放出热量，其冷凝结成饱和液 体，并放出热量，其冷凝过程为一等温等压过程；
◼ 制冷循环为： ◼ 在蒸发器中产生的低压制冷剂蒸发（状态1），在压缩机中 被压缩到冷凝压力，消耗了机械功W，此时为绝热压缩过程， 同时温度不断升高；然后压缩后的蒸汽在过饱和状态下（点 2）进入冷凝器中，因受到冷却介质（水或空气）的冷却而 凝结成饱和液体（点3），并放出热量，其冷凝结成饱和液 体，并放出热量，其冷凝过程为一等温等压过程；

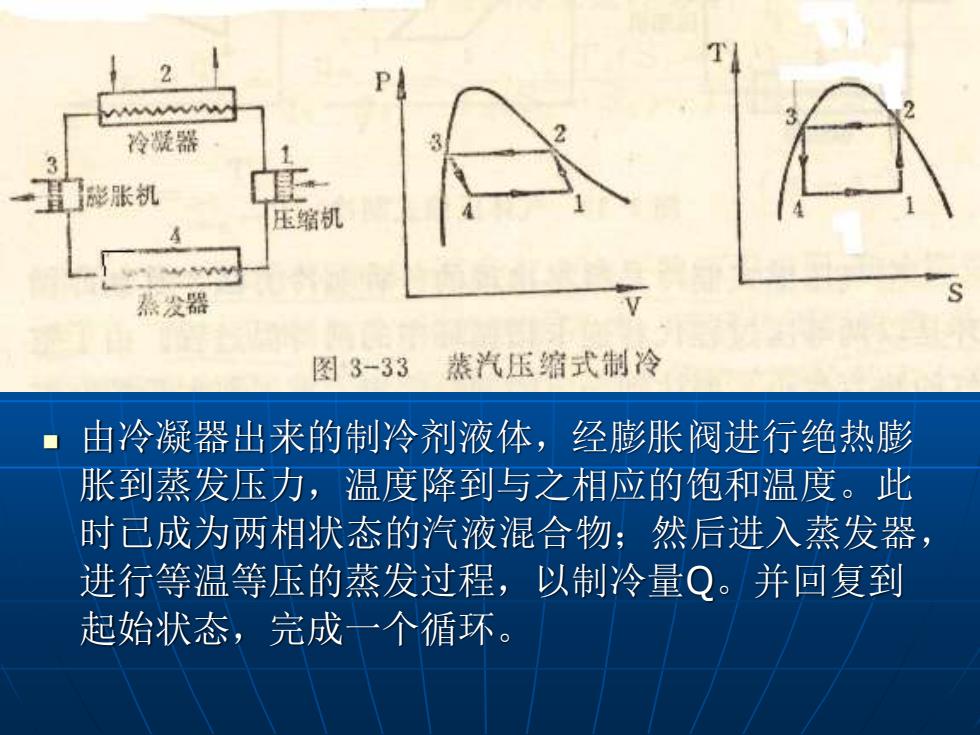

◼ 由冷凝器出来的制冷剂液体，经膨胀阀进行绝热膨 胀到蒸发压力，温度降到与之相应的饱和温度。此 时已成为两相状态的汽液混合物；然后进入蒸发器， 进行等温等压的蒸发过程，以制冷量Q。并回复到 起始状态，完成一个循环
◼ 由冷凝器出来的制冷剂液体，经膨胀阀进行绝热膨 胀到蒸发压力，温度降到与之相应的饱和温度。此 时已成为两相状态的汽液混合物；然后进入蒸发器， 进行等温等压的蒸发过程，以制冷量Q。并回复到 起始状态，完成一个循环

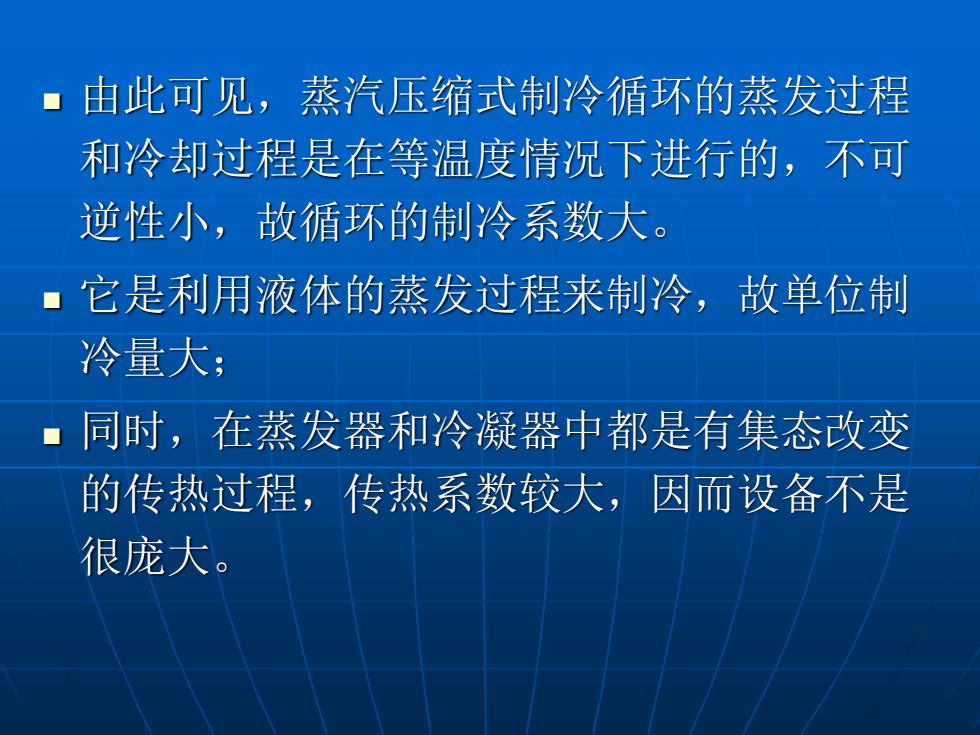

◼ 由此可见，蒸汽压缩式制冷循环的蒸发过程 和冷却过程是在等温度情况下进行的，不可 逆性小，故循环的制冷系数大。 ◼ 它是利用液体的蒸发过程来制冷，故单位制 冷量大； ◼ 同时，在蒸发器和冷凝器中都是有集态改变 的传热过程，传热系数较大，因而设备不是 很庞大
◼ 由此可见，蒸汽压缩式制冷循环的蒸发过程 和冷却过程是在等温度情况下进行的，不可 逆性小，故循环的制冷系数大。 ◼ 它是利用液体的蒸发过程来制冷，故单位制 冷量大； ◼ 同时，在蒸发器和冷凝器中都是有集态改变 的传热过程，传热系数较大，因而设备不是 很庞大

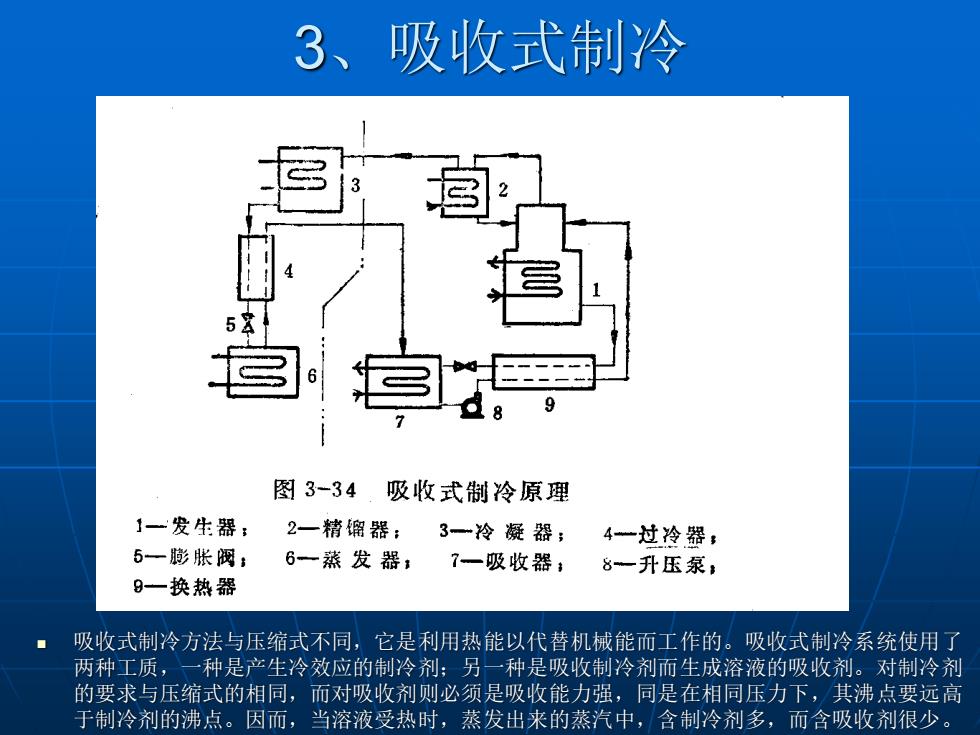

3、吸收式制冷 ◼ 吸收式制冷方法与压缩式不同，它是利用热能以代替机械能而工作的。吸收式制冷系统使用了 两种工质，一种是产生冷效应的制冷剂；另一种是吸收制冷剂而生成溶液的吸收剂。对制冷剂 的要求与压缩式的相同，而对吸收剂则必须是吸收能力强，同是在相同压力下，其沸点要远高 于制冷剂的沸点。因而，当溶液受热时，蒸发出来的蒸汽中，含制冷剂多，而含吸收剂很少
3、吸收式制冷 ◼ 吸收式制冷方法与压缩式不同，它是利用热能以代替机械能而工作的。吸收式制冷系统使用了 两种工质，一种是产生冷效应的制冷剂；另一种是吸收制冷剂而生成溶液的吸收剂。对制冷剂 的要求与压缩式的相同，而对吸收剂则必须是吸收能力强，同是在相同压力下，其沸点要远高 于制冷剂的沸点。因而，当溶液受热时，蒸发出来的蒸汽中，含制冷剂多，而含吸收剂很少

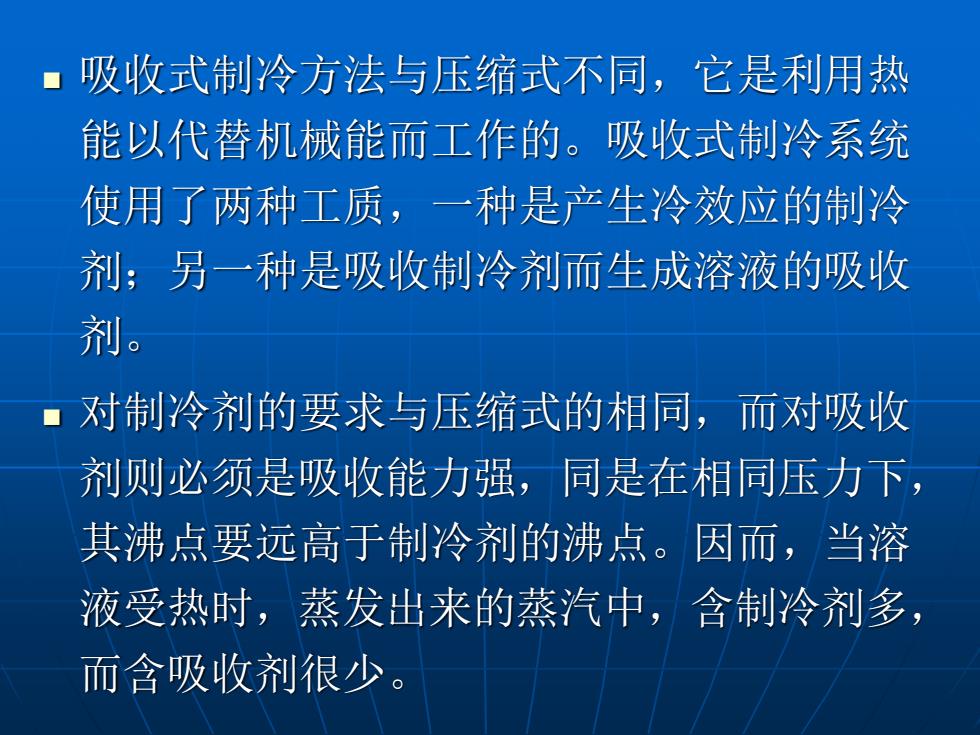

◼ 吸收式制冷方法与压缩式不同，它是利用热 能以代替机械能而工作的。吸收式制冷系统 使用了两种工质，一种是产生冷效应的制冷 剂；另一种是吸收制冷剂而生成溶液的吸收 剂。 ◼ 对制冷剂的要求与压缩式的相同，而对吸收 剂则必须是吸收能力强，同是在相同压力下， 其沸点要远高于制冷剂的沸点。因而，当溶 液受热时，蒸发出来的蒸汽中，含制冷剂多， 而含吸收剂很少
◼ 吸收式制冷方法与压缩式不同，它是利用热 能以代替机械能而工作的。吸收式制冷系统 使用了两种工质，一种是产生冷效应的制冷 剂；另一种是吸收制冷剂而生成溶液的吸收 剂。 ◼ 对制冷剂的要求与压缩式的相同，而对吸收 剂则必须是吸收能力强，同是在相同压力下， 其沸点要远高于制冷剂的沸点。因而，当溶 液受热时，蒸发出来的蒸汽中，含制冷剂多， 而含吸收剂很少
