◼ 工作原理： ◼ 锅炉的高压蒸汽进入喷射器中，工作蒸汽在喷嘴中膨 胀，获得很大的汽流速度（800-10000m/s）。由于 这时压力能变为动能，产生真空，使蒸发器中的水蒸 发成蒸汽。当蒸发器中的水蒸发时，就从周围的水中 及取热量，使其成为低温水，供降温使用
◼ 工作原理： ◼ 锅炉的高压蒸汽进入喷射器中，工作蒸汽在喷嘴中膨 胀，获得很大的汽流速度（800-10000m/s）。由于 这时压力能变为动能，产生真空，使蒸发器中的水蒸 发成蒸汽。当蒸发器中的水蒸发时，就从周围的水中 及取热量，使其成为低温水，供降温使用

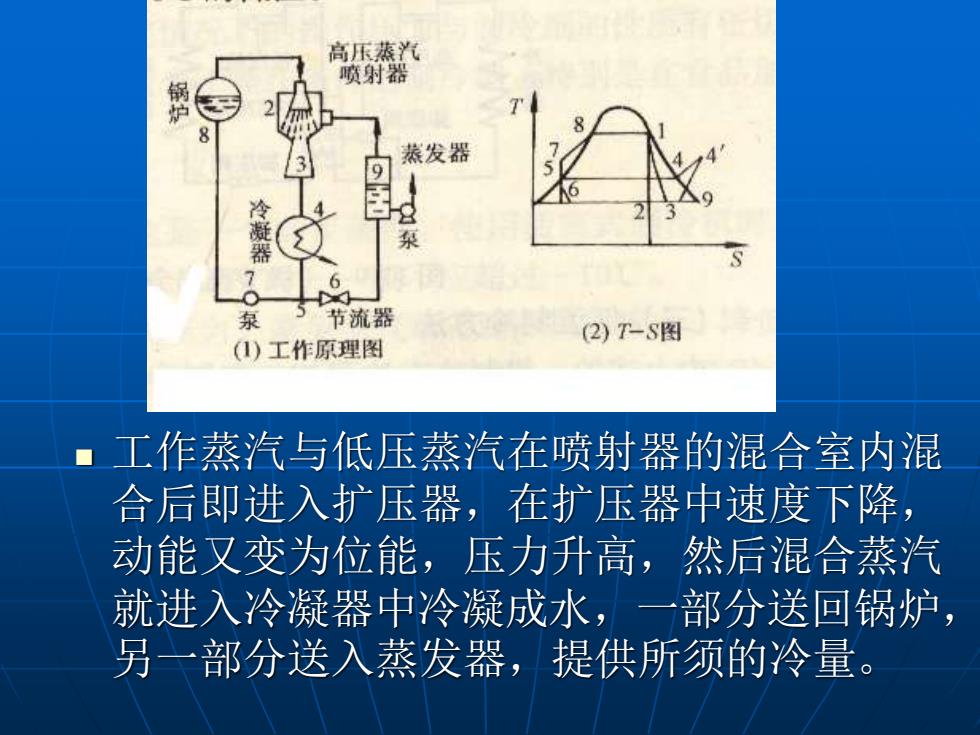

◼ 工作蒸汽与低压蒸汽在喷射器的混合室内混 合后即进入扩压器，在扩压器中速度下降， 动能又变为位能，压力升高，然后混合蒸汽 就进入冷凝器中冷凝成水，一部分送回锅炉， 另一部分送入蒸发器，提供所须的冷量
◼ 工作蒸汽与低压蒸汽在喷射器的混合室内混 合后即进入扩压器，在扩压器中速度下降， 动能又变为位能，压力升高，然后混合蒸汽 就进入冷凝器中冷凝成水，一部分送回锅炉， 另一部分送入蒸发器，提供所须的冷量

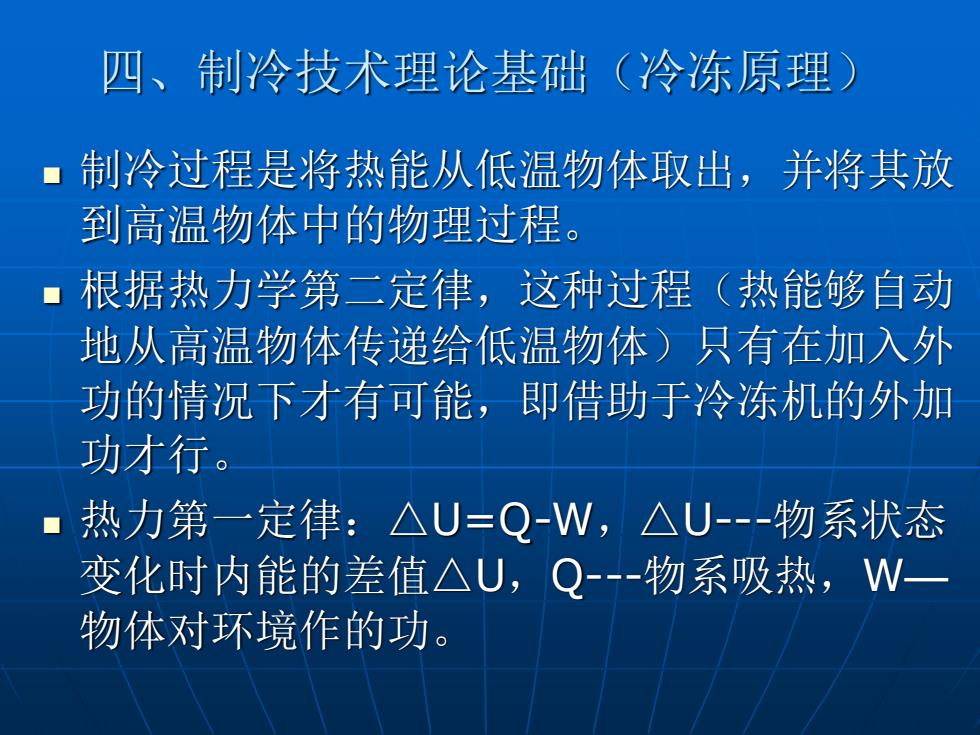

四、制冷技术理论基础（冷冻原理） ◼ 制冷过程是将热能从低温物体取出，并将其放 到高温物体中的物理过程。 ◼ 根据热力学第二定律，这种过程（热能够自动 地从高温物体传递给低温物体）只有在加入外 功的情况下才有可能，即借助于冷冻机的外加 功才行。 ◼ 热力第一定律：△U=Q-W，△U-物系状态 变化时内能的差值△U，Q-物系吸热，W— 物体对环境作的功
四、制冷技术理论基础（冷冻原理） ◼ 制冷过程是将热能从低温物体取出，并将其放 到高温物体中的物理过程。 ◼ 根据热力学第二定律，这种过程（热能够自动 地从高温物体传递给低温物体）只有在加入外 功的情况下才有可能，即借助于冷冻机的外加 功才行。 ◼ 热力第一定律：△U=Q-W，△U-物系状态 变化时内能的差值△U，Q-物系吸热，W— 物体对环境作的功

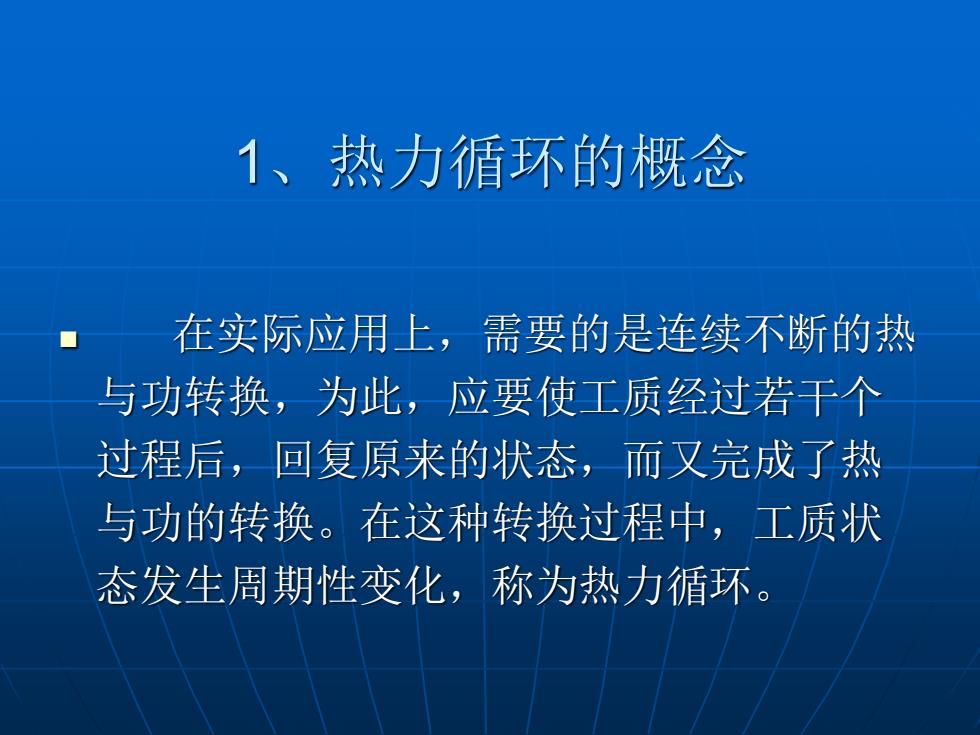

1、热力循环的概念 ◼ 在实际应用上，需要的是连续不断的热 与功转换，为此，应要使工质经过若干个 过程后，回复原来的状态，而又完成了热 与功的转换。在这种转换过程中，工质状 态发生周期性变化，称为热力循环
1、热力循环的概念 ◼ 在实际应用上，需要的是连续不断的热 与功转换，为此，应要使工质经过若干个 过程后，回复原来的状态，而又完成了热 与功的转换。在这种转换过程中，工质状 态发生周期性变化，称为热力循环

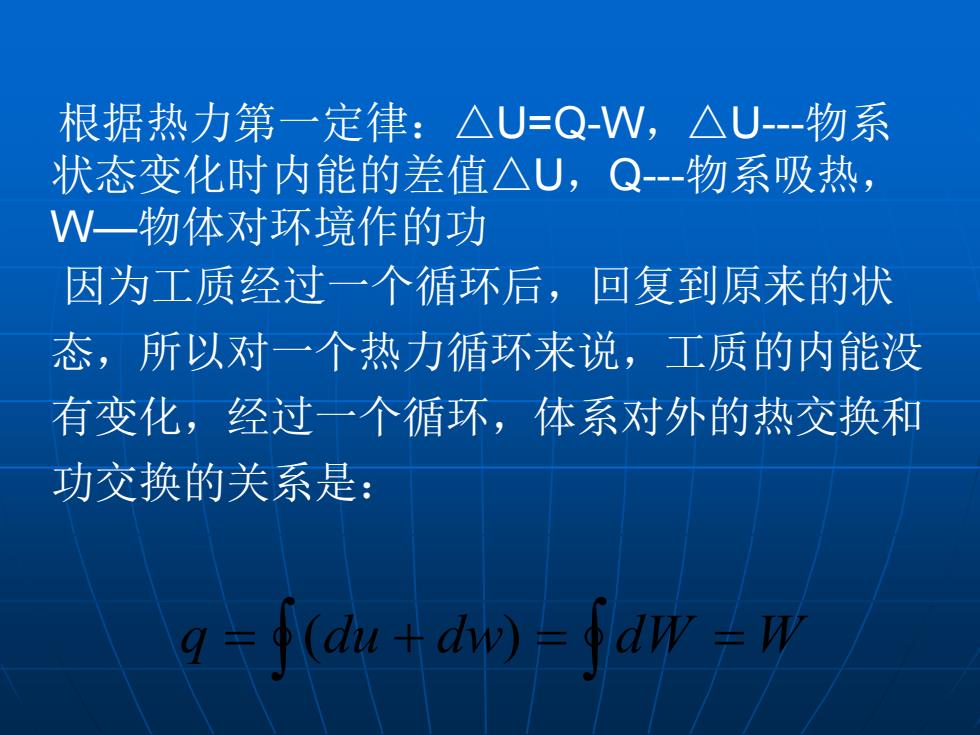

根据热力第一定律：△U=Q-W，△U-物系 状态变化时内能的差值△U，Q-物系吸热， W—物体对环境作的功 因为工质经过一个循环后，回复到原来的状 态，所以对一个热力循环来说，工质的内能没 有变化，经过一个循环，体系对外的热交换和 功交换的关系是： q = (du + dw) = dW = W
根据热力第一定律：△U=Q-W，△U-物系 状态变化时内能的差值△U，Q-物系吸热， W—物体对环境作的功 因为工质经过一个循环后，回复到原来的状 态，所以对一个热力循环来说，工质的内能没 有变化，经过一个循环，体系对外的热交换和 功交换的关系是： q = (du + dw) = dW = W
