过程拉制原狸与爱用栽术月 中图她质大学（武议）安剑奇 5.1被控过程的特性 >无自衡的非振荡过程 口无自衡：在原平衡状态出现干扰时， 当没有外加任何控制作用时， 被控过程不能重新到达新的平衡状态 抽水泵的出料量不随液位的变化而变化， 泵的转速不变，出料量恒定 当进料量大于出料量，液位会一直上升， 直至溢出 具有无自衡特性的液位过程 当进料小于出料，液位会一直降低，直 至抽干，无法到达平衡 8
过程控制原理与应用技术I 中国地质大学（武汉）安剑奇 5.1 被控过程的特性 8 抽水泵的出料量不随液位的变化而变化， 泵的转速不变，出料量恒定 当进料量大于出料量，液位会一直上升， 直至溢出 当进料小于出料，液位会一直降低，直 至抽干，无法到达平衡 无自衡的非振荡过程 具有无自衡特性的液位过程 无自衡：在原平衡状态出现干扰时，当没有外加任何控制作用时， 被控过程不能重新到达新的平衡状态
过程拉制原狸与爱用栽术？ 中图她质大学（武议）安剑奇 5.1被控过程的特性 >无自衡的非振荡过程 ▣无自衡非振荡：阶跃输入信号作用下，输出响应曲线会没有振荡 地从一个稳态一直上升或下降，不能达到新的稳态 h) 无自衡非振荡过程的响应曲线 9
过程控制原理与应用技术I 中国地质大学（武汉）安剑奇 5.1 被控过程的特性 9 无自衡非振荡：阶跃输入信号作用下，输出响应曲线会没有振荡 地从一个稳态一直上升或下降，不能达到新的稳态 无自衡的非振荡过程 无自衡非振荡过程的响应曲线
过程拉制原狸与爱用栽术 中图她质大学（武议）安剑奇 5.1被控过程的特性 具有浴后的一价织分环节阶利品 >无自衡的非振荡过程 ▣具有纯带后的一阶积分环节： 1 G(s)= ▣ 具有纯带后的二阶非振荡环节： K Go(s)= T1s(T2S+1) e-ts 02 0.3 0.4 0.50.60.7080.9 具有纯后的高阶非振环节阶天 36 30 ▣ 具有纯带后的高阶非振荡环节： 2 K Go(s)= Tis(Ts+1)n-ie-ts 10 10
过程控制原理与应用技术I 中国地质大学（武汉）安剑奇 5.1 被控过程的特性 10 具有纯滞后的一阶积分环节: 无自衡的非振荡过程 𝐺0 𝑠 = 1 𝑇𝑠 𝑒 −𝜏𝑠 具有纯滞后的二阶非振荡环节: 具有纯滞后的高阶非振荡环节: 𝐺0 𝑠 = 𝐾 𝑇1𝑠 𝑇2𝑠 + 1 𝑒 −𝜏𝑠 𝐺0 𝑠 = 𝐾 𝑇1𝑠 𝑇𝑠 + 1 𝑛−1 𝑒 −𝜏𝑠

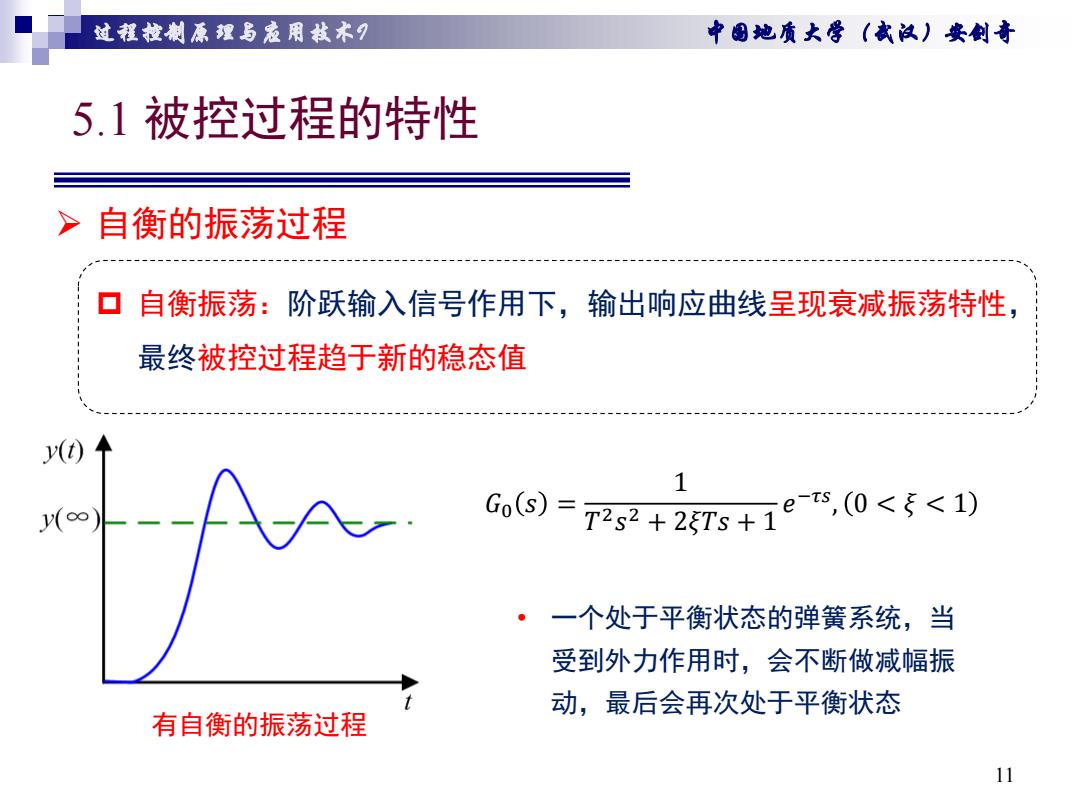

过程拉制原狸与爱用栽术月 中围她质大学（武汉）安剑奇 5.1被控过程的特性 > 自衡的振荡过程 自衡振荡：阶跃输入信号作用下，输出响应曲线呈现衰减振荡特性， 最终被控过程趋于新的稳态值 y() y(∞ G(s)= 2s2+25Ts+1e,(0<5<1) 一个处于平衡状态的弹簧系统，当 受到外力作用时，会不断做减幅振 动，最后会再次处于平衡状态 有自衡的振荡过程 11
过程控制原理与应用技术I 中国地质大学（武汉）安剑奇 5.1 被控过程的特性 11 自衡振荡：阶跃输入信号作用下，输出响应曲线呈现衰减振荡特性， 最终被控过程趋于新的稳态值 自衡的振荡过程 有自衡的振荡过程 𝐺0 𝑠 = 1 𝑇 2𝑠 2 + 2𝜉𝑇𝑠 + 1 𝑒 −𝜏𝑠 , 0 < 𝜉 < 1 • 一个处于平衡状态的弹簧系统，当 受到外力作用时，会不断做减幅振 动，最后会再次处于平衡状态

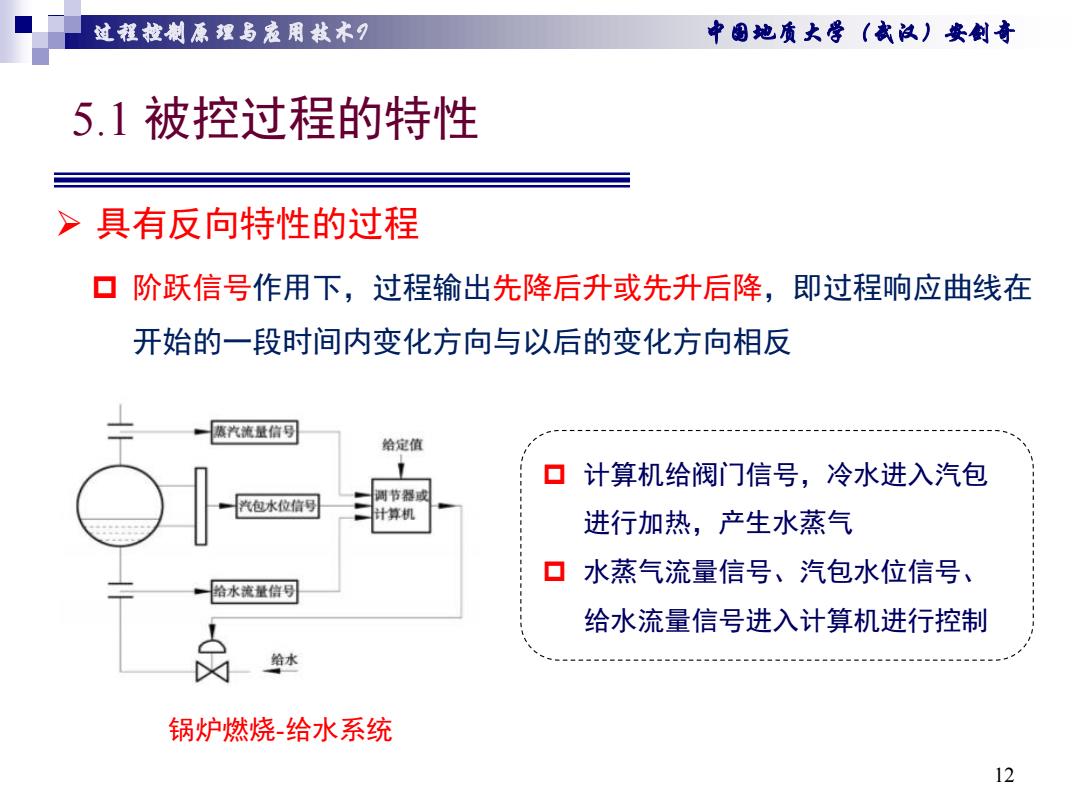

过程拉制原狸与爱用栽术月 中图她质大学（武议）安剑奇 5.1被控过程的特性 > 具有反向特性的过程 ▣阶跃信号作用下，过程输出先降后升或先升后降，即过程响应曲线在 开始的一段时间内变化方向与以后的变化方向相反 ,汽流量信号 给定值 ▣ 计算机给阀门信号，冷水进入汽包 调节器或 汽包水位信号 计算机 进行加热，产生水蒸气 ▣ 水蒸气流量信号、汽包水位信号、 给水流量信习 给水流量信号进入计算机进行控制 给水 锅炉燃烧给水系统 12
过程控制原理与应用技术I 中国地质大学（武汉）安剑奇 5.1 被控过程的特性 12 阶跃信号作用下，过程输出先降后升或先升后降，即过程响应曲线在 开始的一段时间内变化方向与以后的变化方向相反 具有反向特性的过程 锅炉燃烧-给水系统 计算机给阀门信号，冷水进入汽包 进行加热，产生水蒸气 水蒸气流量信号、汽包水位信号、 给水流量信号进入计算机进行控制
