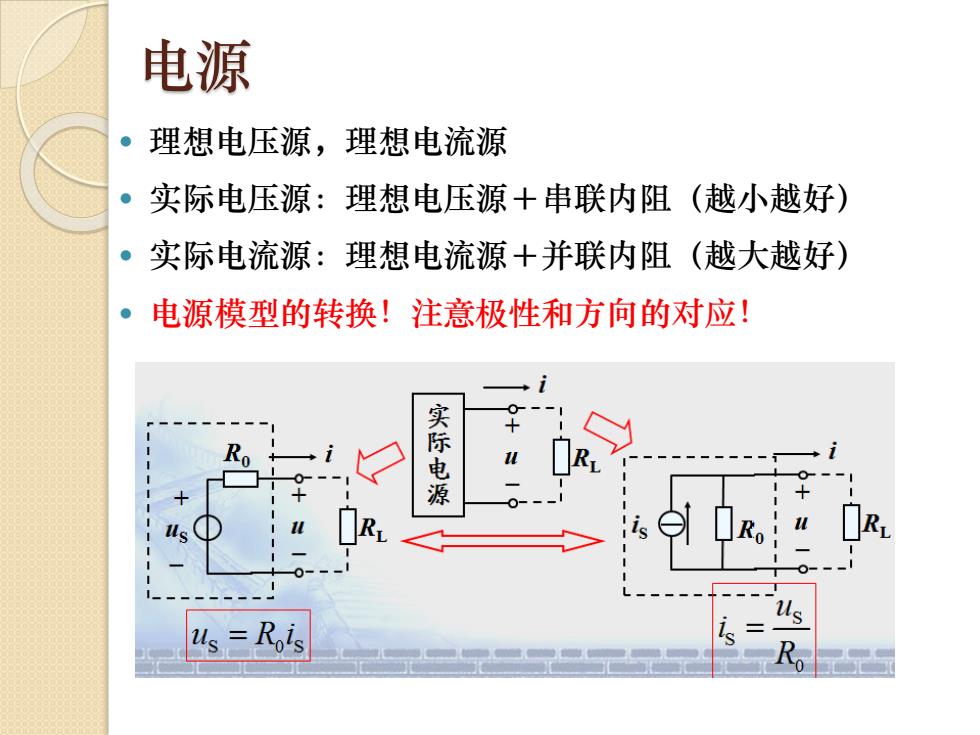

电源 。理想电压源，理想电流源 。实际电压源：理想电压源十串联内阻 (越小越好) 。实际电流源：理想电流源+并联内阻（越大越好） 。 电源模型的转换！注意极性和方向的对应！ 实际电源 us=Rois
电源 理想电压源，理想电流源 实际电压源：理想电压源＋串联内阻（越小越好） 实际电流源：理想电流源＋并联内阻（越大越好） 电源模型的转换！注意极性和方向的对应！

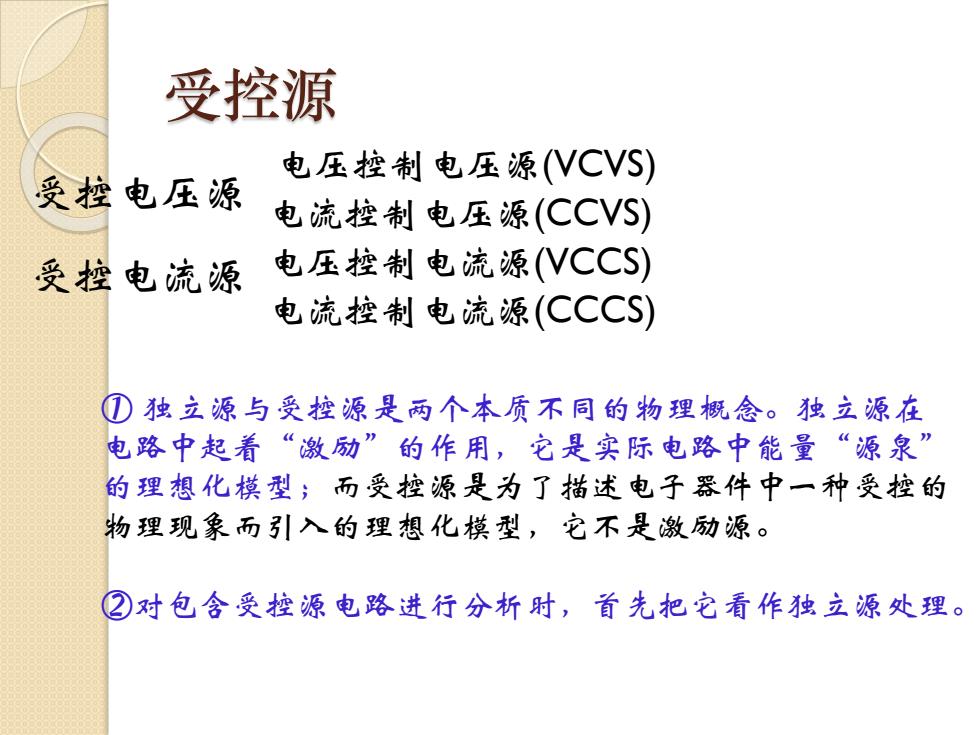

受控源 电压控制电压源(VCVS) 受控电压源 电流控制电压源(CCVS) 受控电流源 电压控制电流源(VCCS) 电流控制电流源(CCCS) ①独立源与受控源是两个本质不同的物理概念。独立源在 电路中起着“激励”的作用，它是实际电路中能量“源泉” 的理想化模型；而受控源是为了描述电子器件中一种受控的 物理现象而引入的理想化模型，它不是激励源。 ②对包含受控源电路进行分析时，首先把它看作独立源处理
受控源 受控电压源 受控电流源 电压控制电压源(VCVS) 电流控制电压源(CCVS) 电压控制电流源(VCCS) 电流控制电流源(CCCS) ① 独立源与受控源是两个本质不同的物理概念。独立源在 电路中起着“激励”的作用，它是实际电路中能量“源泉” 的理想化模型；而受控源是为了描述电子器件中一种受控的 物理现象而引入的理想化模型，它不是激励源。 ②对包含受控源电路进行分析时，首先把它看作独立源处理

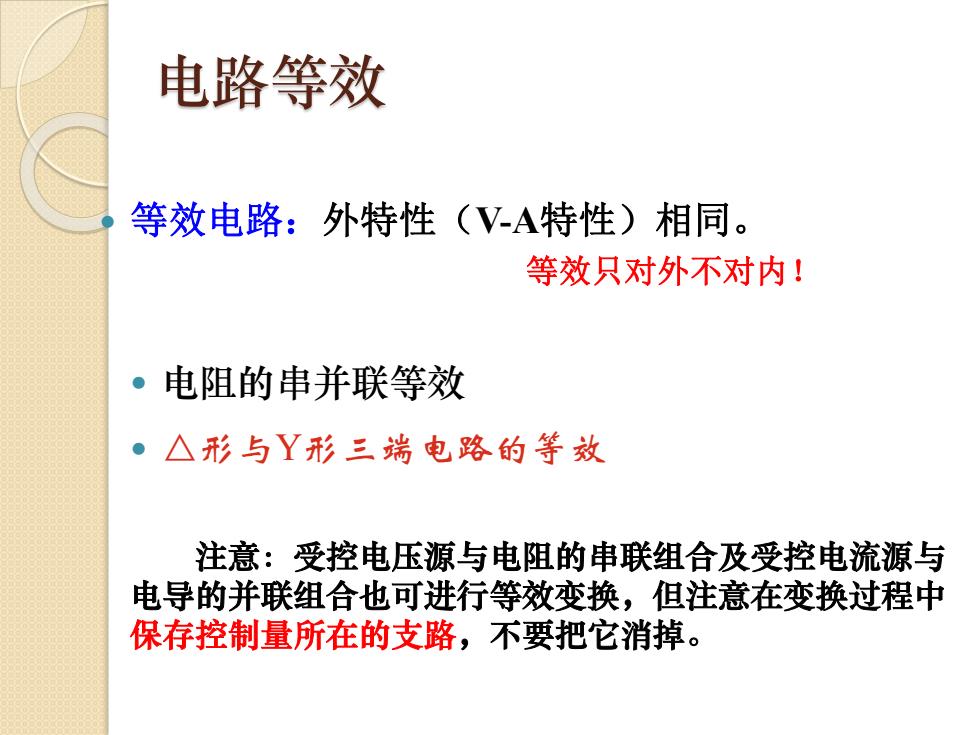

电路等效 等效电路：外特性（VA特性)相同。 等效只对外不对内！ 。电阻的串并联等效 ●△形与Y形三端电路的等效 注意：受控电压源与电阻的串联组合及受控电流源与 电导的并联组合也可进行等效变换，但注意在变换过程中 保存控制量所在的支路，不要把它消掉
电路等效 等效电路：外特性（V-A特性）相同。 等效只对外不对内！ 电阻的串并联等效 △形与Y形三端电路的等效 注意：受控电压源与电阻的串联组合及受控电流源与 电导的并联组合也可进行等效变换，但注意在变换过程中 保存控制量所在的支路，不要把它消掉

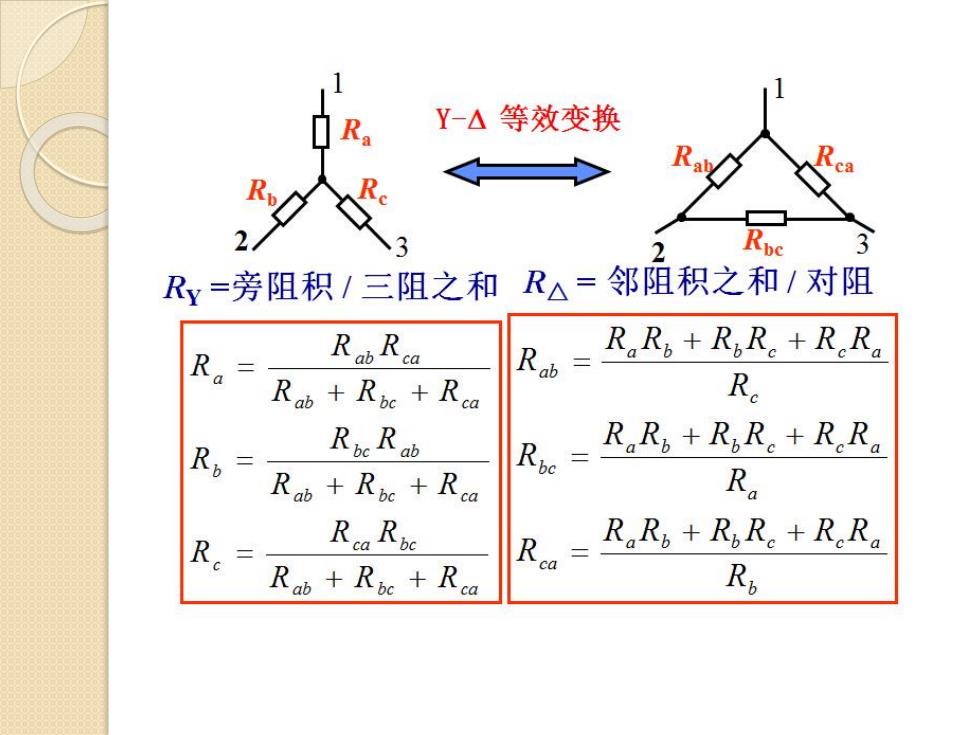

及 Y-△等效变换 Ry=旁阻积/三阻之和R△=邻阻积之和/对阻 RR,+R,R。+RR。 Ra= RabRca Rab Rab Rbe Rca R。 R。= RocRab Rpe RRb+RR。+RR。 Rab Roe Rca R。 R Rca Rpe R RR。+RbR。+ReRa Rab +Roc+Rca ca Ro
含独立源电路的等效 1)若干个电压源串联，等效为一个电压源，等效电压源的数值 为各串联电压源数值的叠加。符号有正负 2)电压源与任意非电压源元件（包括电流源)并联，等效为一 个同值电压源。原来元件从电路中拿掉 3)若干个电流源并联，等效为一个电流源，等效电流源的数值 为各并联电流源数值的叠加。符号有正负 4)电流源与任意非电流源元件（包括电压源）串联，等效为 个同值电流源。原来元件用短路线代替 不同数值的电压源禁止并联！不同数值的电流源禁止串联！
含独立源电路的等效 1）若干个电压源串联，等效为一个电压源，等效电压源的数值 为各串联电压源数值的叠加。符号有正负 2）电压源与任意非电压源元件（包括电流源）并联，等效为一 个同值电压源。原来元件从电路中拿掉 3）若干个电流源并联，等效为一个电流源，等效电流源的数值 为各并联电流源数值的叠加。符号有正负 4）电流源与任意非电流源元件（包括电压源）串联，等效为 一个同值电流源。原来元件用短路线代替 不同数值的电压源禁止并联！不同数值的电流源禁止串联！
