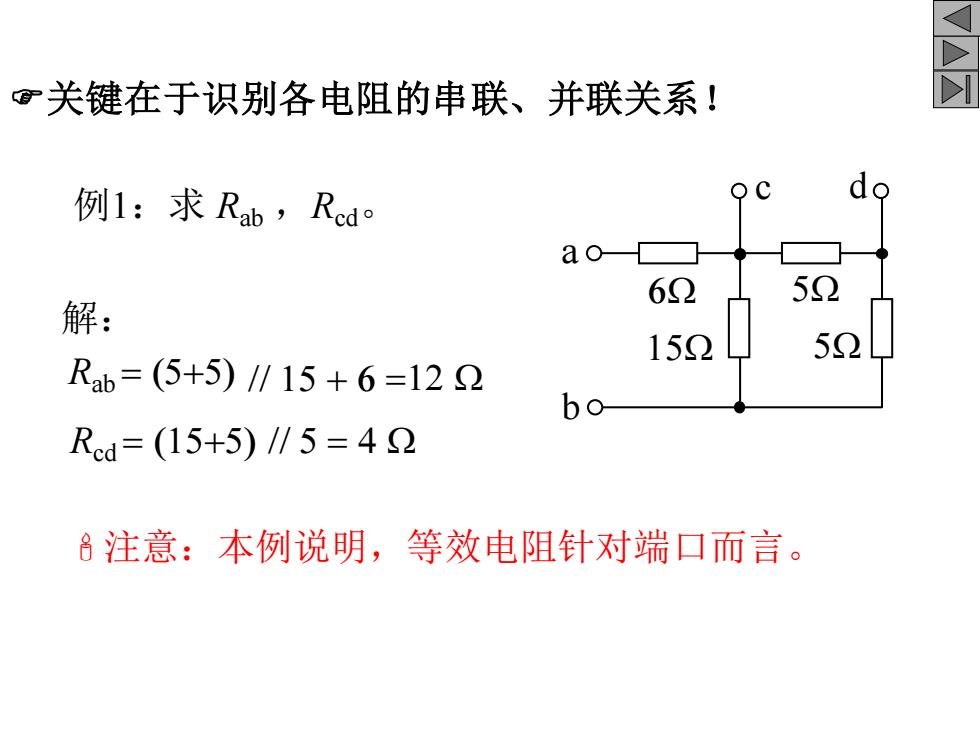

©关键在于识别各电阻的串联、并联关系！ 例1：求Rab,Rcdo d 62 52 解： 152 52 Rab=(5+5)∥15+6=122 bo Rd=(15+5)/∥5=42 8注意：本例说明，等效电阻针对端口而言
关键在于识别各电阻的串联、并联关系！ 例1：求 Rab ，Rcd。 注意：本例说明，等效电阻针对端口而言。 c d a b 5W 6W 5W 15W 解： Rab = (5+5) Rcd = (15+5) // 15 + 6 // 5 = 4 W =12 W

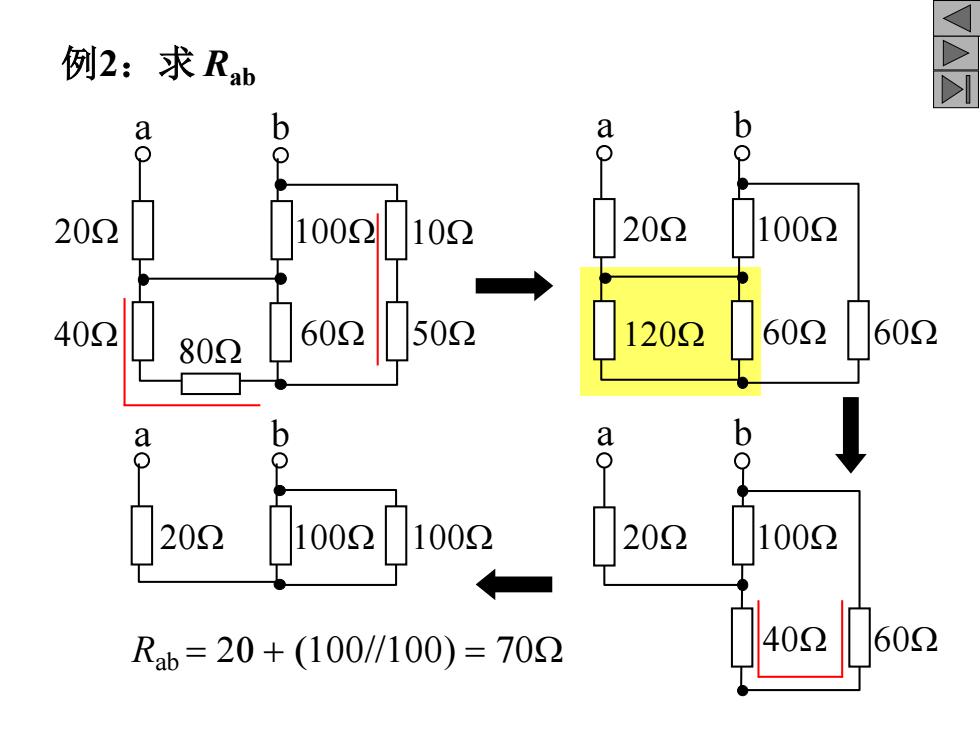

例2：求Rb a b a b 202 1002 10 202 1002 402 602 502 1202 602 602 802 a b a b 202 1002 1002 202 1002 Rab=20+(100/100)=702 402 602
例2：求 Rab Rab = 20 + (100//100) = 70W a b 20W 40W 80W 100W 60W 10W 50W a b 20W 120W 100W 60W 60W a b 20W 100W 40W 60W 20W 100W 100W a b

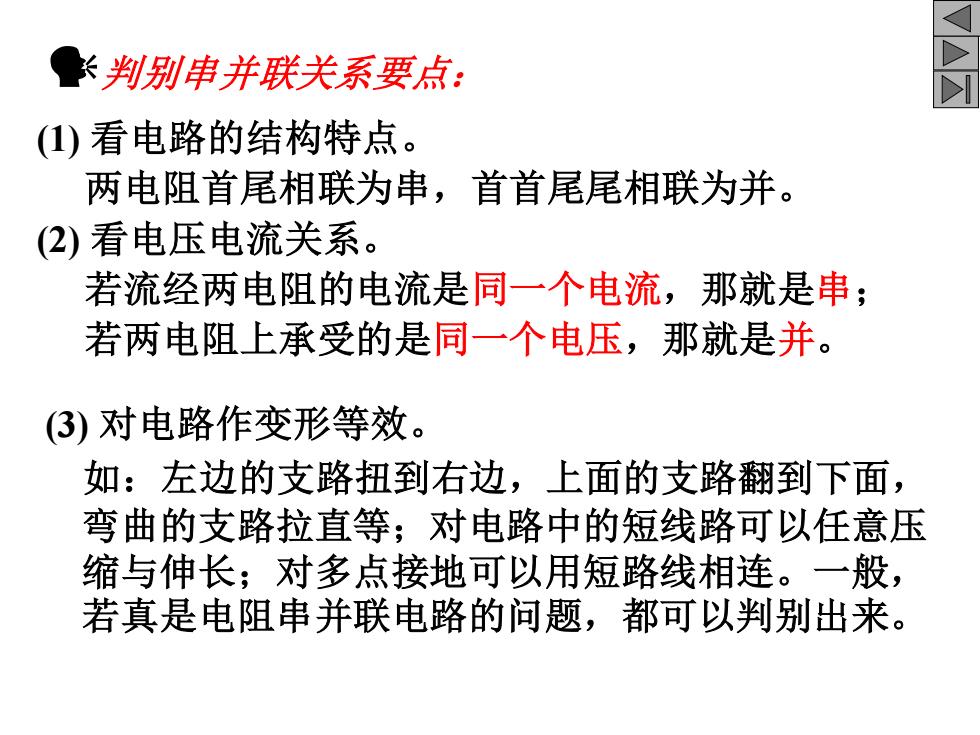

长判别串并联关系要点： (1)看电路的结构特点。 两电阻首尾相联为串，首首尾尾相联为并。 (2)看电压电流关系。 若流经两电阻的电流是同一个电流，那就是串； 若两电阻上承受的是同一个电压，那就是并。 (3)对电路作变形等效。 如：左边的支路扭到右边，上面的支路翻到下面， 弯曲的支路拉直等；对电路中的短线路可以任意压 缩与伸长；对多点接地可以用短路线相连。一般， 若真是电阻串并联电路的问题，都可以判别出来
判别串并联关系要点： (1) 看电路的结构特点。 两电阻首尾相联为串，首首尾尾相联为并。 (2) 看电压电流关系。 若流经两电阻的电流是同一个电流，那就是串； 若两电阻上承受的是同一个电压，那就是并。 (3) 对电路作变形等效。 如：左边的支路扭到右边，上面的支路翻到下面， 弯曲的支路拉直等；对电路中的短线路可以任意压 缩与伸长；对多点接地可以用短路线相连。一般， 若真是电阻串并联电路的问题，都可以判别出来

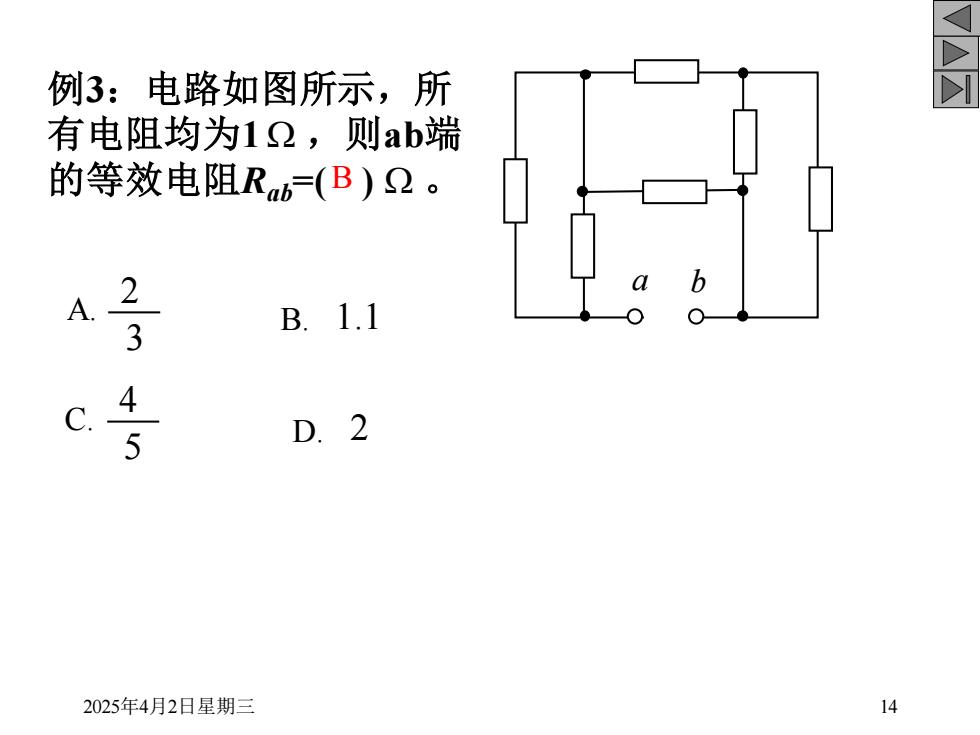

例3：电路如图所示，所 有电阻均为12，则ab端 的等效电阻Rb=(B)2。 A B.1.1 D.2 2025年4月2日星期三 14
2025年4月2日星期三 14 例3：电路如图所示，所 有电阻均为1 W ，则ab端 的等效电阻Rab=( ) W 。 a b 2 3 A. B. 1.1 4 5 C. D. 2 B

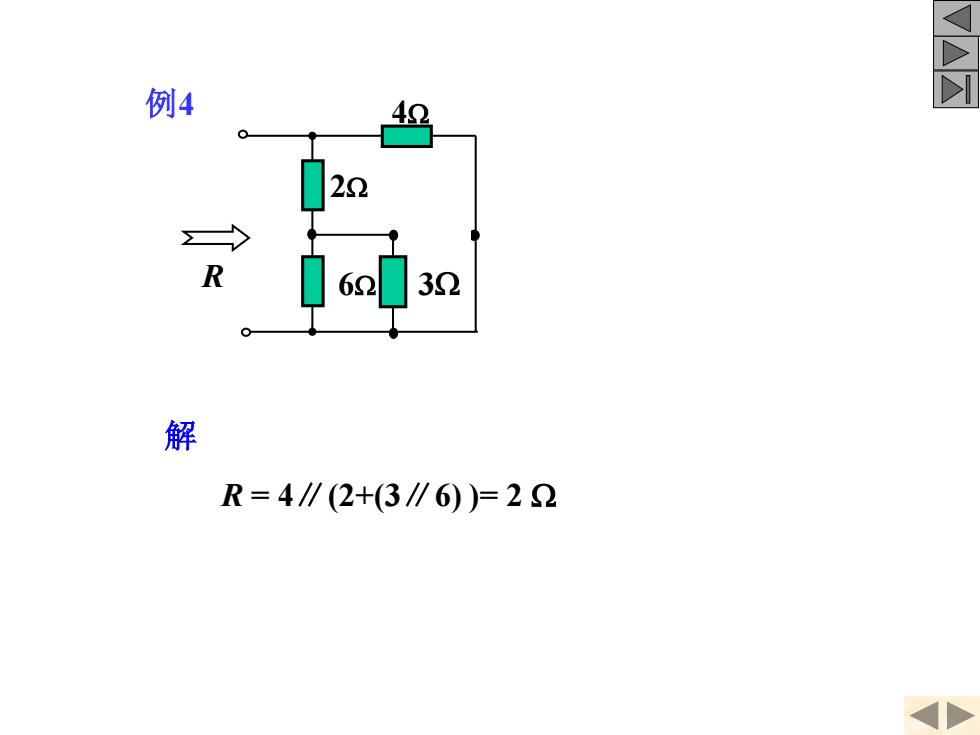

例4 4Ω 22 62 32 解 R=4∥(2+(3∥6)=22
解 R = 4∥(2+(3∥6) )= 2 W 3W 例4 2W 4W R 6W 3W
