有汇流母线一单母线接线 例：对不停电检修馈线2断路器的运行操作 1,对旁路母线充电：合旁路断路器QF2两边的隔 离开关，再合QF2。若QF2不跳开，充电成功： 2, 合馈线2的旁路隔离开关QS3(等电位操作)； 3, 断QF1,断QS2、QS1。 退出QF1检修

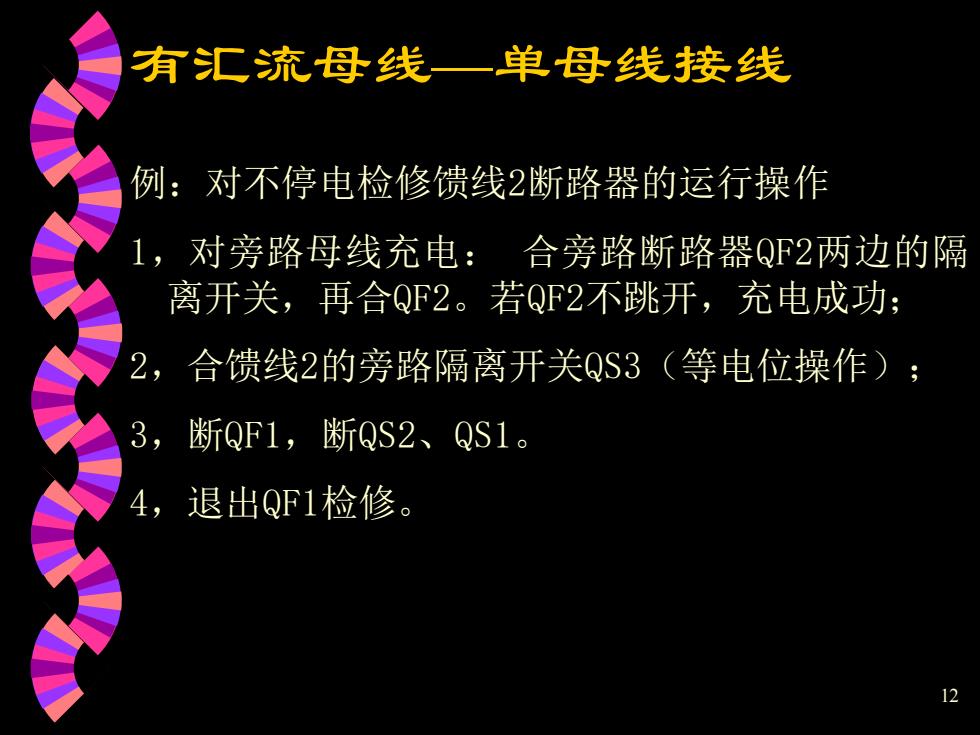

12 有汇流母线—单母线接线 例：对不停电检修馈线2断路器的运行操作 1，对旁路母线充电： 合旁路断路器QF2两边的隔 离开关，再合QF2。若QF2不跳开，充电成功； 2，合馈线2的旁路隔离开关QS3（等电位操作）； 3，断QF1，断QS2、QS1。 4，退出QF1检修
有汇流母线一单母线接线 w2 Q53 Q54 as2 w1-I段 QS5 图2-4单母分段线带简旁接线 13
13 有汇流母线—单母线接线 图2-4 单母分段线带简旁接线

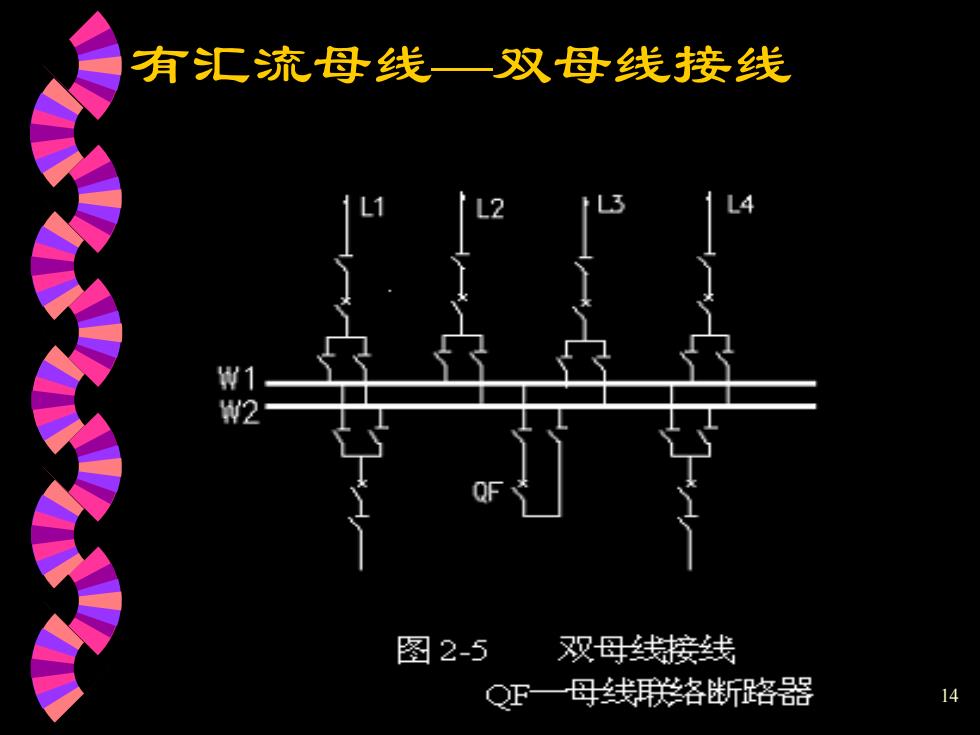

有汇流母线一双母线接线 W1 图2-5 双母线接线 QF一母线彩络断路器
14 有汇流母线—双母线接线

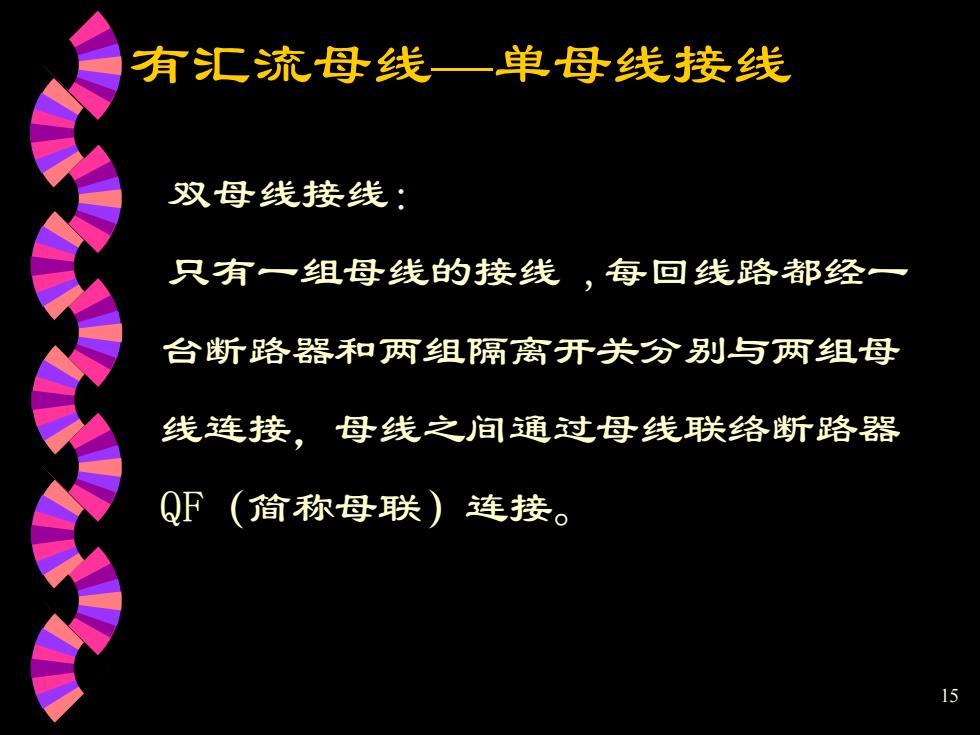

有汇流母线一单母线接线 双母线接线： 只有一组母线的接线，每回线路都经 台断路器和两组隔离开关分别与两组母 线连接，母线之间通过母线联络断路器 QF (简称母联)连接。 15
15 有汇流母线—单母线接线 双母线接线： 只有一组母线的接线 ,每回线路都经一 台断路器和两组隔离开关分别与两组母 线连接，母线之间通过母线联络断路器 QF（简称母联）连接

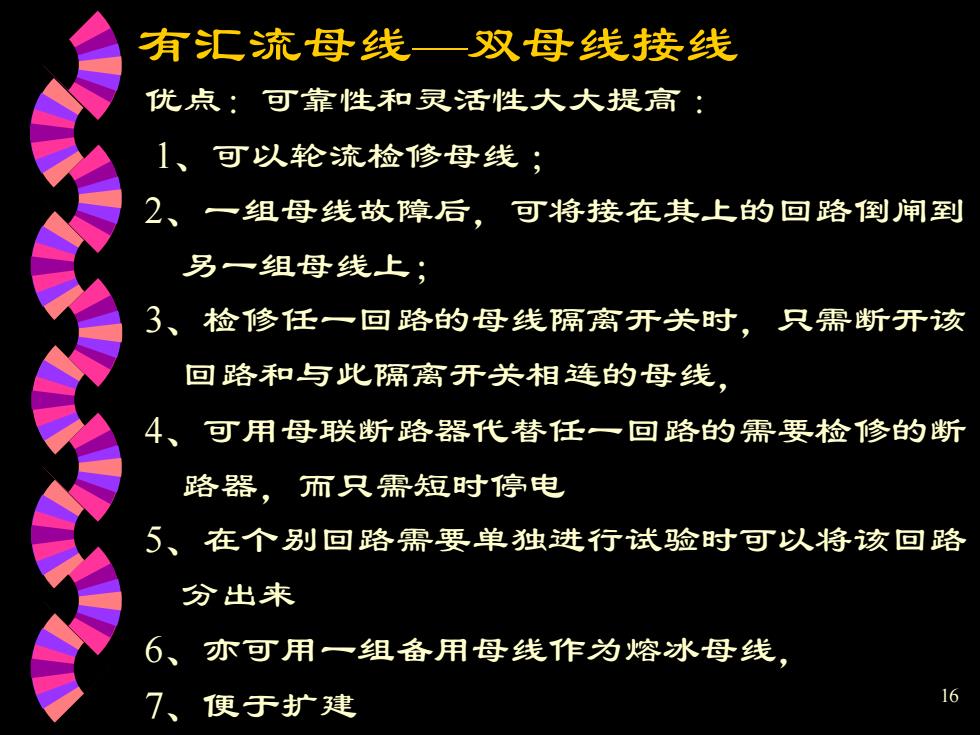

有汇流母线—双母线接线 优点：可靠性和灵活性大大提高： 1、可以轮流检修母线； 一组母线故障后，可将接在其上的回路倒闸到 另一组母线上； 、检修任一回路的母线隔离开关时，只需断开该 回路和与此隔离开关相连的母线， 4、可用母联断路器代替任一回路的需要检修的断 路器，而只需短时停电 5、 在个别回路需要单独进行试验时可以将该回路 分出来 6、 亦可用一组备用母线作为熔冰母线， 7、便于扩建 16
16 优点：可靠性和灵活性大大提高 ： 1、可以轮流检修母线 ； 2、一组母线故障后，可将接在其上的回路倒闸到 另一组母线上； 3、检修任一回路的母线隔离开关时，只需断开该 回路和与此隔离开关相连的母线， 4、可用母联断路器代替任一回路的需要检修的断 路器，而只需短时停电 5、在个别回路需要单独进行试验时可以将该回路 分出来 6、亦可用一组备用母线作为熔冰母线， 7、便于扩建 有汇流母线—双母线接线
