有汇流母线一单母线接线 配 Q时 图2-1 单母线接线 7
7 有汇流母线—单母线接线
有汇流母线一单母线接线 单母线接线：只有一组母线的接线，进出线并 接在这组母线上。 倒闸操作： 隔离开关相对断路器而言先通后断： 母线隔离开关相对线路隔离开关而言先通后断。 例：对馈线1的运行操作 送电倒闸操作顺序：合QS2,合QS3,最后合QF2 停电倒闸操作顺序：断QF2,断QS3,最后合QS2
8 有汇流母线—单母线接线 单母线接线：只有一组母线的接线 ,进出线并 接在这组母线上。 倒闸操作： 隔离开关相对断路器而言先通后断； 母线隔离开关相对线路隔离开关而言先通后断。 例：对馈线1的运行操作 送电倒闸操作顺序：合QS2，合QS3，最后合QF2 停电倒闸操作顺序：断QF2，断QS3，最后合QS2
有汇流母线-单母线接线 优点：简单清晰、设备少、投资小、运行操作方便 且有利于扩建。 缺点是：可靠性和灵活性较差 应用： 610kV配电装置的出线回路数不超过5回； 3563kV配电装置的出线回路数不超过3回； 110~220V配电装置的出线回路数不超过2回。 改进： 单母线分段接线 单母线带旁路接线 9
9 有汇流母线-单母线接线 优点：简单清晰、设备少、投资小、运行操作方便， 且有利于扩建 。 缺点是：可靠性和灵活性较差 。 应用： 6～10kV配电装置的出线回路数不超过5回； 35～63kV配电装置的出线回路数不超过3回； 110～220kV配电装置的出线回路数不超过2回。 改进： 单母线分段接线 单母线带旁路接线

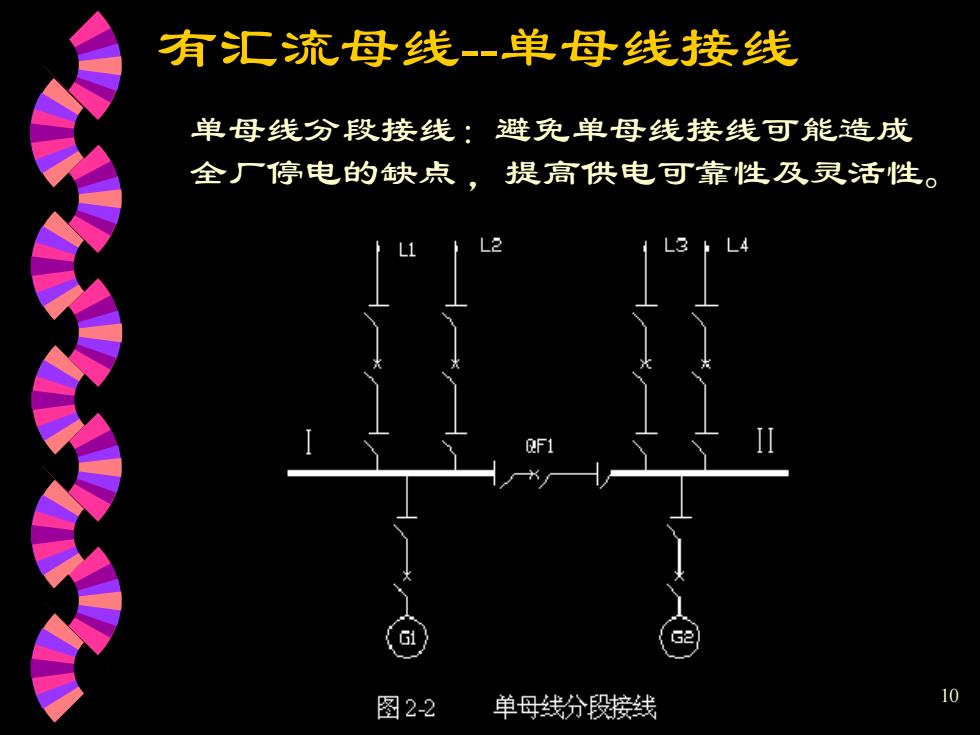

有汇流母线-单母线接线 单母线分段接线：避免单母线接线可能造成 全厂停电的缺点，提高供电可靠性及灵活性。 L2 QF1 G1 图2-2 单母线分段接线 10
10 有汇流母线-单母线接线 单母线分段接线：避免单母线接线可能造成 全厂停电的缺点 ，提高供电可靠性及灵活性

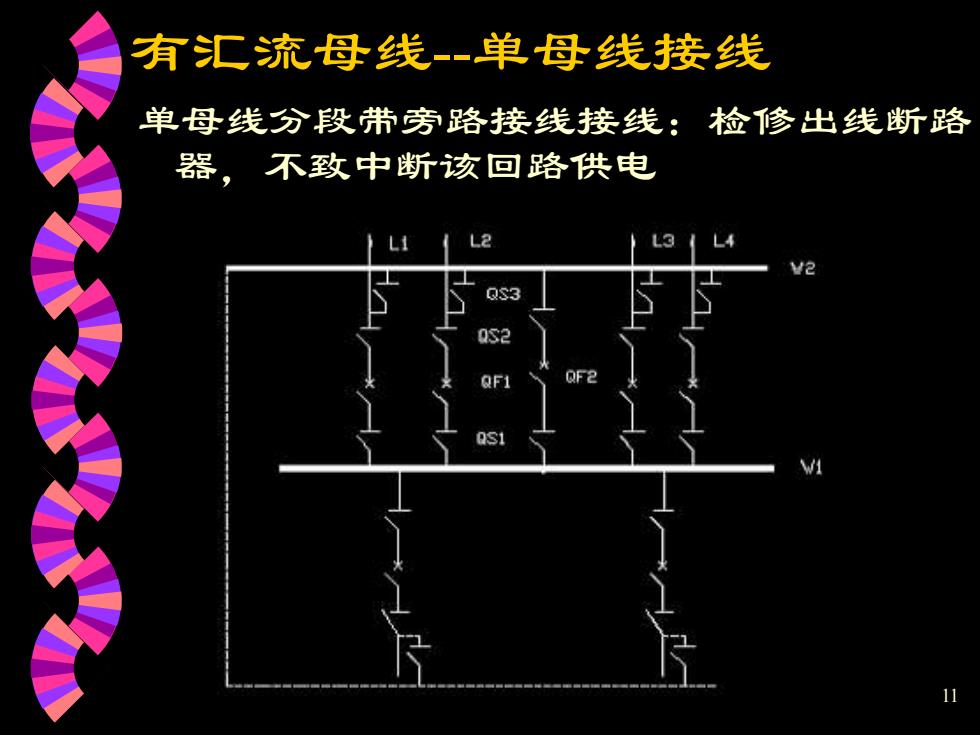

有汇流母线-单母线接线 单母线分段带旁路接线接线：检修出线断路 器，不致中断该回路供电 L2 L3 Q53 as2 QF1 QF2 11
11 单母线分段带旁路接线接线：检修出线断路 器，不致中断该回路供电 有汇流母线-单母线接线
