有汇流母线一双母线接线 缺点： 倒闸操作比较复杂，在运行中隔离开关 作为操作电器，容易发生误操作。 2、尤其当母线出现故障时，须短时切换较 多电源和负荷；当检修出线断路器时， 仍然会使该回路停电。 、 配电装置复杂，投资较多经济性差 改进措施：采用母线分段； 增设旁路母线系统 17

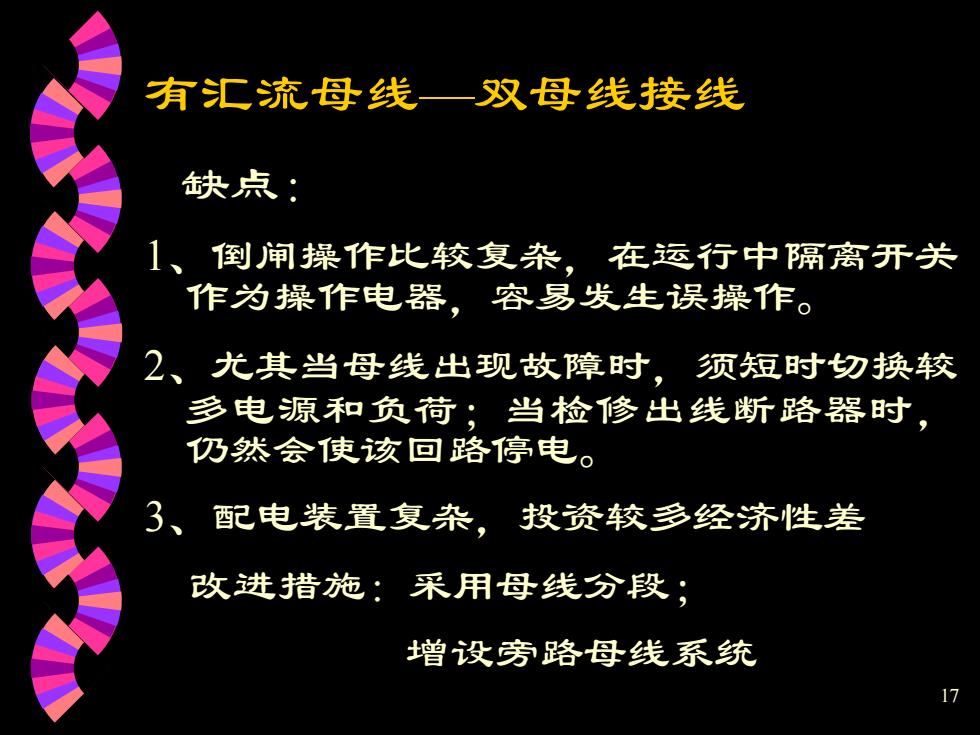

17 有汇流母线—双母线接线 缺点： 1、倒闸操作比较复杂，在运行中隔离开关 作为操作电器，容易发生误操作。 2、尤其当母线出现故障时，须短时切换较 多电源和负荷；当检修出线断路器时， 仍然会使该回路停电。 3、配电装置复杂，投资较多经济性差 改进措施：采用母线分段； 增设旁路母线系统
有汇流母线—双母线接线 QF3 图2-6 双母线分段接线 18
18 有汇流母线—双母线接线
有汇流母线一双母线接线 QF2 RF1 图2-7 双母线带旁路接线 19
19 有汇流母线—双母线接线

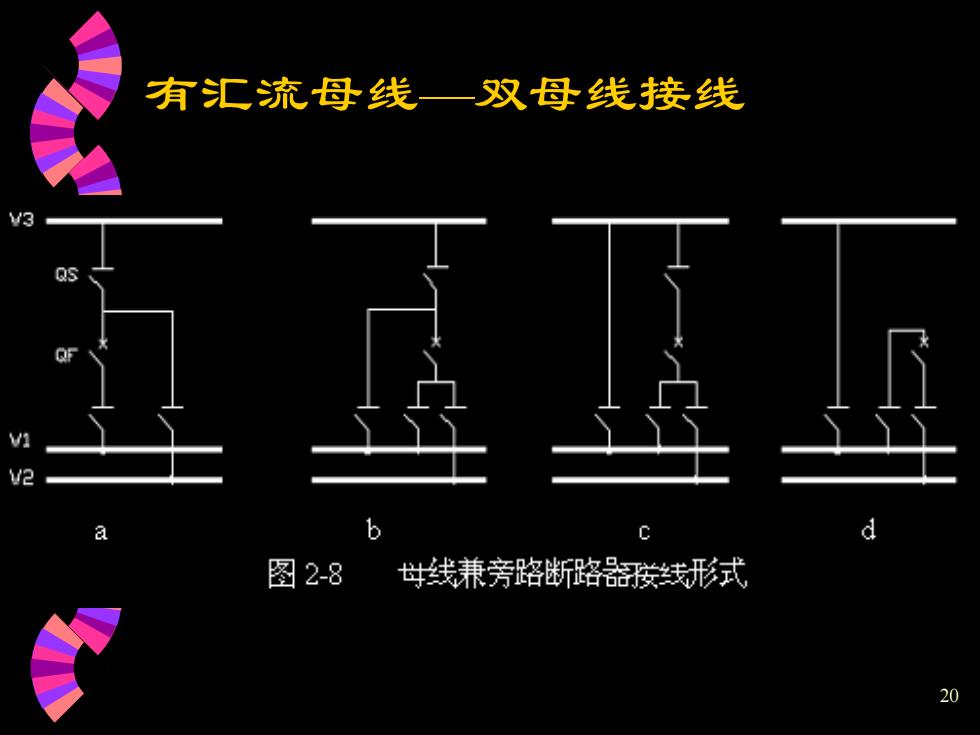

有汇流母线—双母线接线 3 QS i a 图2-8 线兼旁路断路器胺线形式 20
20 有汇流母线—双母线接线

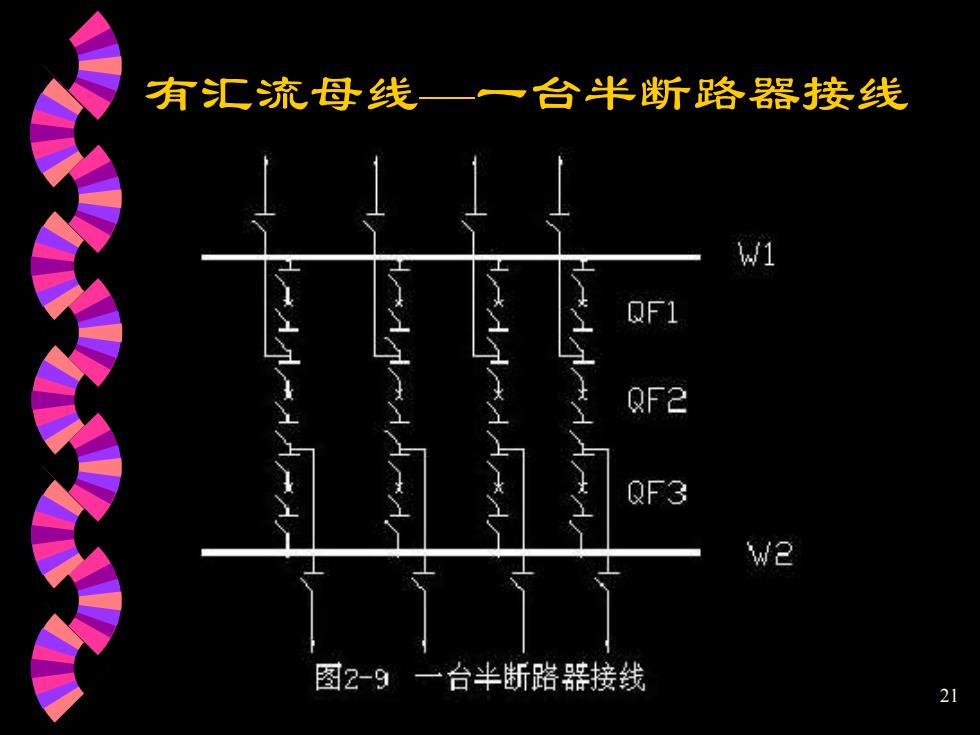

有汇流母线 台半断路器接线 QF2 QF3 图2-9一台半断路器接线 21
21 有汇流母线—一台半断路器接线
