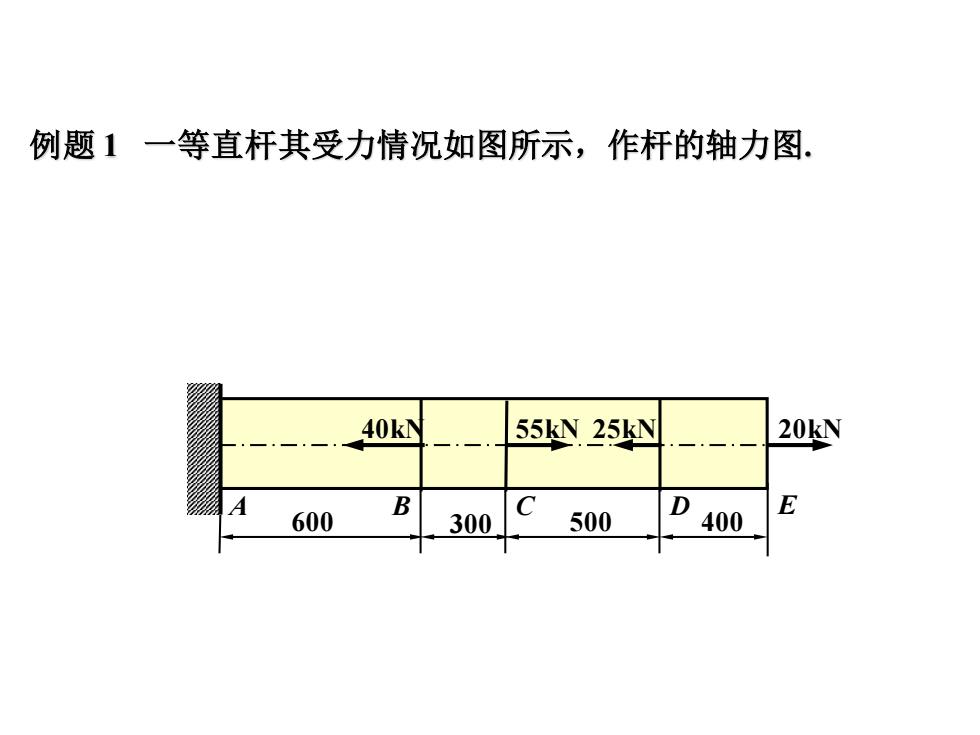

例题1一等直杆其受力情况如图所示，作杆的轴力图. 40kN 55kN 25kN 20kN A 600 B 300 500 D400 E
例题 1 一等直杆其受力情况如图所示，作杆的轴力图. A B C D 600 300 500 400 E 40kN 55kN 25kN 20kN

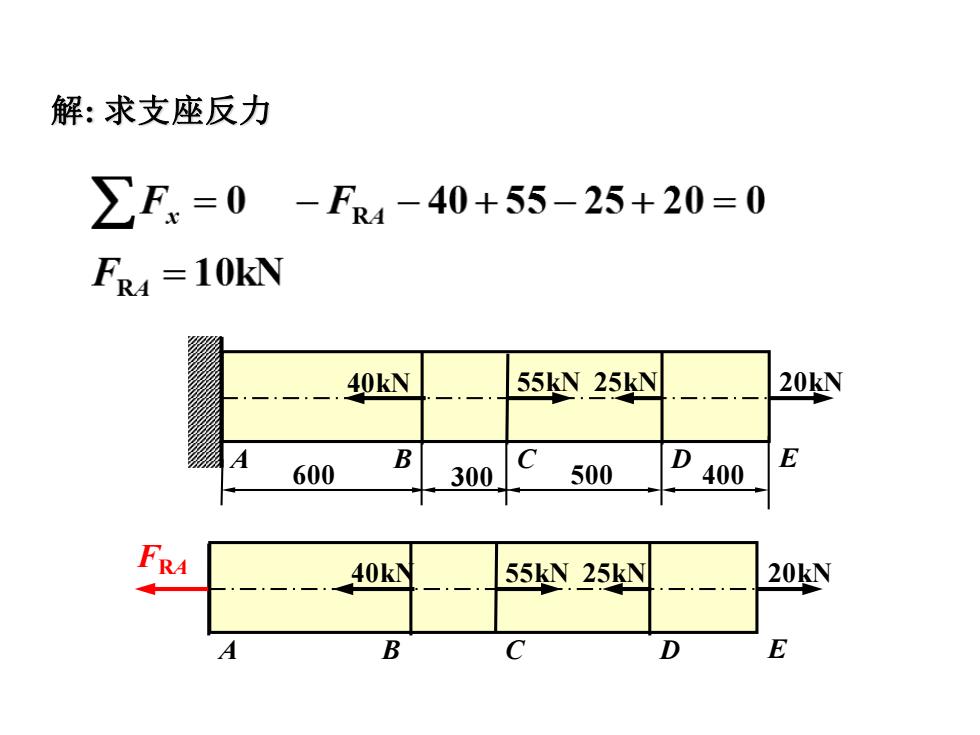

解：求支座反力 ∑F.=0-F4-40+55-25+20=0 FRA=10kN 40kN 55kN 25kN 20kN E 600 300 500 D400 FRA 40k 55kN 25kN 20kN B D E
A B C D 600 300 500 400 E 40kN 55kN 25kN 20kN A B C D E 40kN 55kN 25kN 20kN FRA 解: 求支座反力

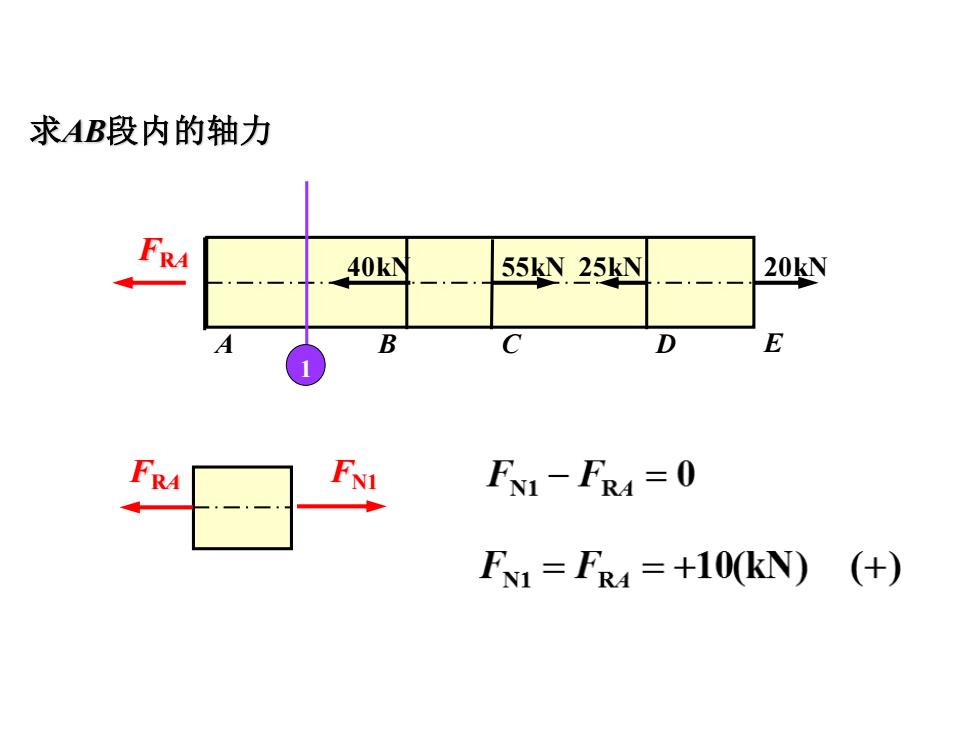

求AB段内的轴力 F 40k 55kN 25kN 20kN B D E F FN F1-FR4=0 F1=FR4=+10kN)(+)
求AB段内的轴力 FRA FN1 A B C D E 40kN 55kN 25kN 20kN FRA 1

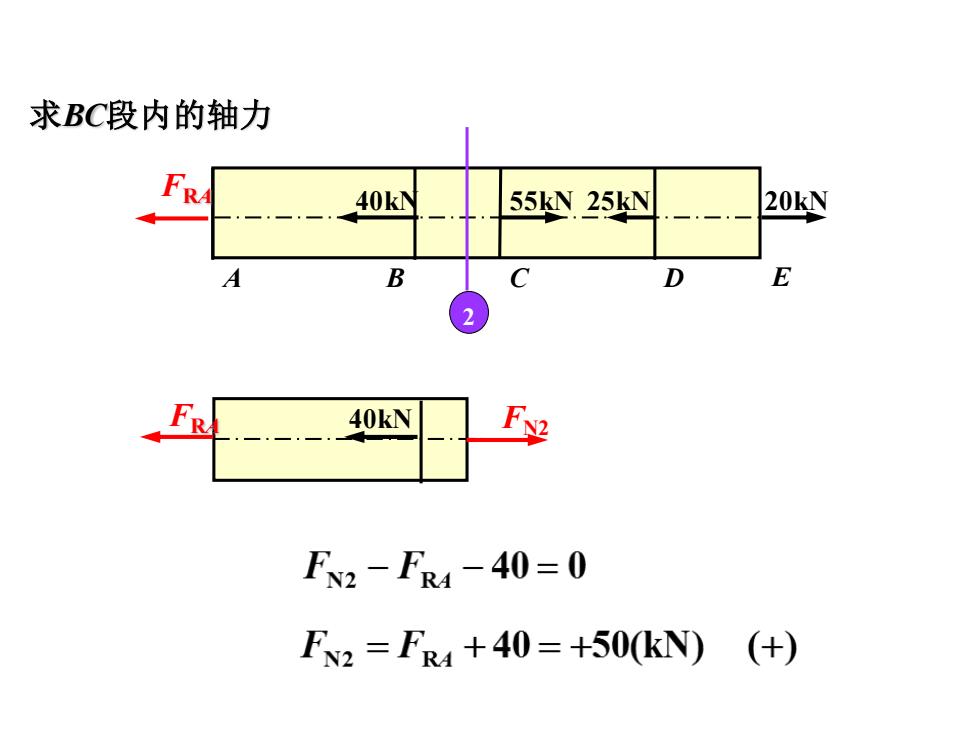

求BC段内的轴力 FRA 40kN 55kN 25kN 20kN A B D E 40kN f F2-FR4-40=0 F2=FR4+40=+50(kN) (+)
求BC段内的轴力 FRA 40kN FN2 20kN A B C D E 40kN 55kN 25kN FRA 2

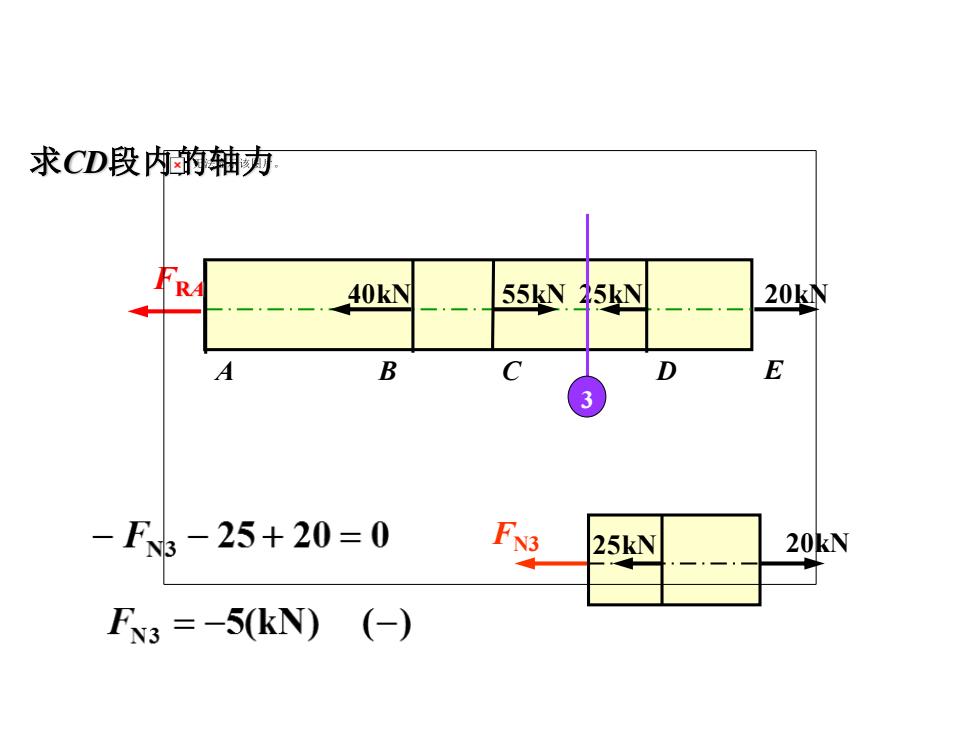

求CD段内的轴j 40kN 55kN 25kN 20kN A B C D E 3 -F-25+20=0 25kN 20kN F3=-5(kN)(-)
FN3 求CD段内的轴力 25kN 20kN A B C D E 40kN 55kN 25kN 20kN FRA 3
