一、上一课回顾 1、集成二进制同步计数器 (1)加法计数器 74LS161 74LS160 74LS163 74LS162 异步清零 异步清零 同步清零 同步清零 同步置数 同步置数 同步置数 同步置数 状态保持 状态保持 状态保持 状态保持 十六进制计数 十进制计数 十六进制计数 十进制计数 (2)可逆计数器 74Ls191 74LS190 74LS193 74LS192 异步置数 异步置数 异步買数、清零 异步置数、清零 单时钟 单时钟 双时钟 双时钟 状态保持 状态保持 状态保持 状态保持 进位借位、级联输出进位惜位、级联输出 进位、借位输出 进位、借位输出 十六进制计数 十进制计数 十六进制计数 十进制计数
一、上一课回顾 1、集成二进制同步计数器 （1）加法计数器 （2）可逆计数器

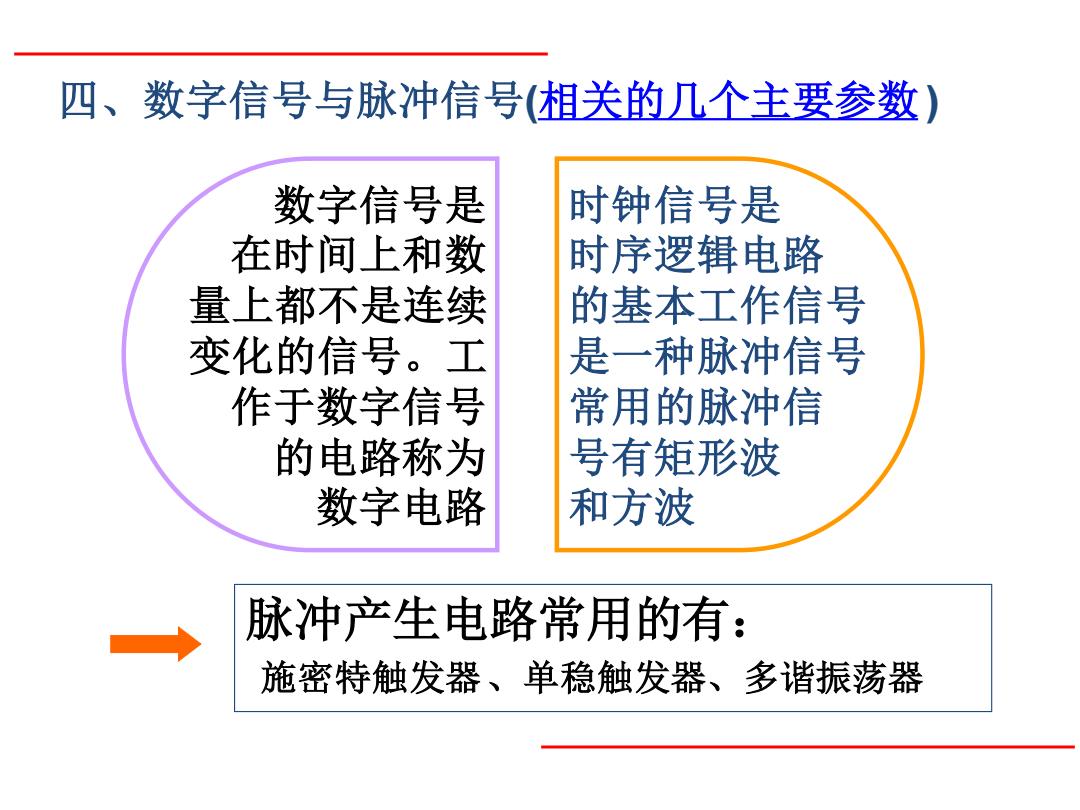

四、数字信号与脉冲信号（相关的几个主要参数） 数字信号是 时钟信号是 在时间上和数 时序逻辑电路 量上都不是连续 的基本工作信号 变化的信号。工 是一种脉冲信号 作于数字信号 常用的脉冲信 的电路称为 号有矩形波 数字电路 和方波 脉冲产生电路常用的有： 施密特触发器、单稳触发器、多谐振荡器
四、数字信号与脉冲信号(相关的几个主要参数 ) 数字信号是 在时间上和数 量上都不是连续 变化的信号。工 作于数字信号 的电路称为 数字电路 时钟信号是 时序逻辑电路 的基本工作信号 是一种脉冲信号 常用的脉冲信 号有矩形波 和方波 脉冲产生电路常用的有： 施密特触发器、单稳触发器、多谐振荡器
门电路和组合逻辑电路
门电路和组合逻辑电路

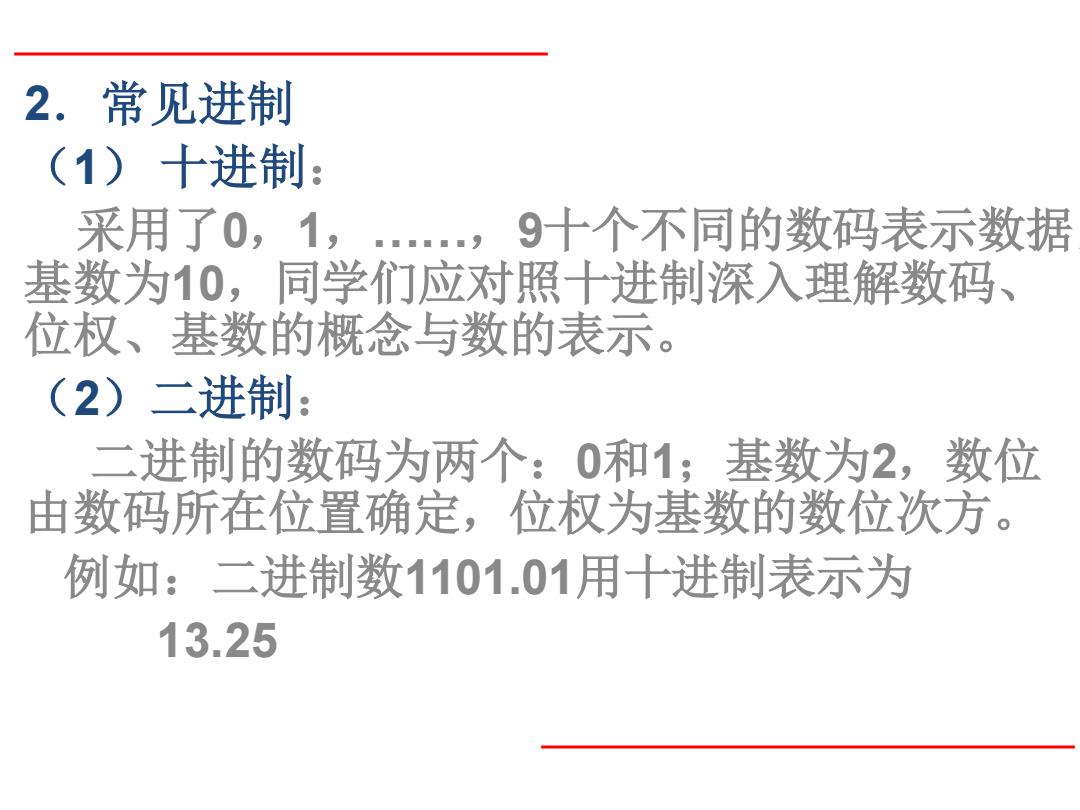

2.常见进制 (1)十进制： 采用了0,1，.，9十个不同的数码表示数据 基数为10，同学们应对照十进制深入理解数码、 位权、基数的概念与数的表示 (2)二进制： 二进制的数码为两个： 0和1；基数为2，数位 由数码所在位置确定，位权为基数的数位次方。 例如：二进制数1101.01用十进制表示为 13.25
2．常见进制 （1） 十进制： 采用了0，1，……，9十个不同的数码表示数据， 基数为10，同学们应对照十进制深入理解数码、 位权、基数的概念与数的表示。 （2）二进制： 二进制的数码为两个：0和1；基数为2，数位 由数码所在位置确定，位权为基数的数位次方。 例如：二进制数1101.01用十进制表示为 13.25
(3)八进制与十六进制： 由于二进制在书写上的繁琐，因此，在程序中，常 常采用八进制、十六进制表示。 ◆八进制 数码：0~7、基数为8、位权为基数的数位次方 如八进制： 137.504 对应十进制为95.6328125 ◆十六进制 数码：O~9、A、B、C、D、E、F 基数为16、位权为基数的数位次方 如十六进制： 12AF.B4 对应十进制为：4783.7031125
（3）八进制与十六进制： 由于二进制在书写上的繁琐，因此，在程序中，常 常采用八进制、十六进制表示。 ◆ 八进制 数码：0~7、基数为8、位权为基数的数位次方 如八进制： 137.504 对应十进制为 95.6328125 ◆ 十六进制 数码：0~9、A、B、C、D、E、F 基数为16、位权为基数的数位次方 如十六进制： 12AF.B4 对应十进制为： 4783.7031125
