例2试用同步清 (1)用同步计 74LS161 52 异步清零 10 同步置数 尼 状态保持 光 十六进制计数 数 CPO 可用74163或74 写出状态SN-1的 SN-1=S5=010- ◆电路图 CR-22, 计算机仿真 另一个例题（下页）
例2 试用同步清零的复位法设计6进制计数器 （1）用同步计数器设计 可用74163或74162实现，假定选用74163 写出状态SN-1的二进制代码 SN-1=S5=0101 ◆ 电路图 计算机仿真 另一个例题（下页）
(3)利用同步置数端的置位法 置位法与复位法不同，它是利用集成M进制计数器的置数 控制端的作用，预置数的数据输入端D。八D3均为O来实现的。 具体地讲，就是当集成M进制计数器从状态S开始计数时， 若输入的CP计数脉冲输入了N-1个脉冲后，M进制集成计数 器处于SN-1状态。如果利用SN-1状态产生一个置数控制信号， 加到置数控制端，当CP计数脉冲到来时，则使计数器回到状 态S0,即So=Q3Q2Q1Qo=D3D2D1Do=0000,这就跳过 了(M-N)个状态，故实现了模值数为N的N进制计数器 设计步骤为 ◆写出状态SN-1的二进制代码。 ◆求出置数函数 ◆画出电路图
（3） 利用同步置数端的置位法 置位法与复位法不同，它是利用集成M进制计数器的置数 控制端的作用，预置数的数据输入端D0~D3均为0来实现的。 具体地讲，就是当集成M进制计数器从状态S0开始计数时， 若输入的CP计数脉冲输入了N-1个脉冲后，M进制集成计数 器处于SN-1状态。如果利用SN-1状态产生一个置数控制信号， 加到置数控制端，当CP计数脉冲到来时，则使计数器回到状 态S0，即S0=Q3Q2Q1Q0=D3D2D1D0=0000，这就跳过 了（M-N）个状态，故实现了模值数为N的N进制计数器 设计步骤为 ◆写出状态SN-1的二进制代码。 ◆求出置数函数 ◆ 画出电路图
例3试用同步置数的置 (1)用同步计数器达 74LS161 74LS! 异步清零 异步清 同步置数 同步置 状态保持 状态保持 十六进制计数 十进制份 SS9855386 可用74160、161、1( 写出状态SN-1的二进 SN-1=S5=0101 ◆电路图 ID-2.2 计算机仿真 另一个例题

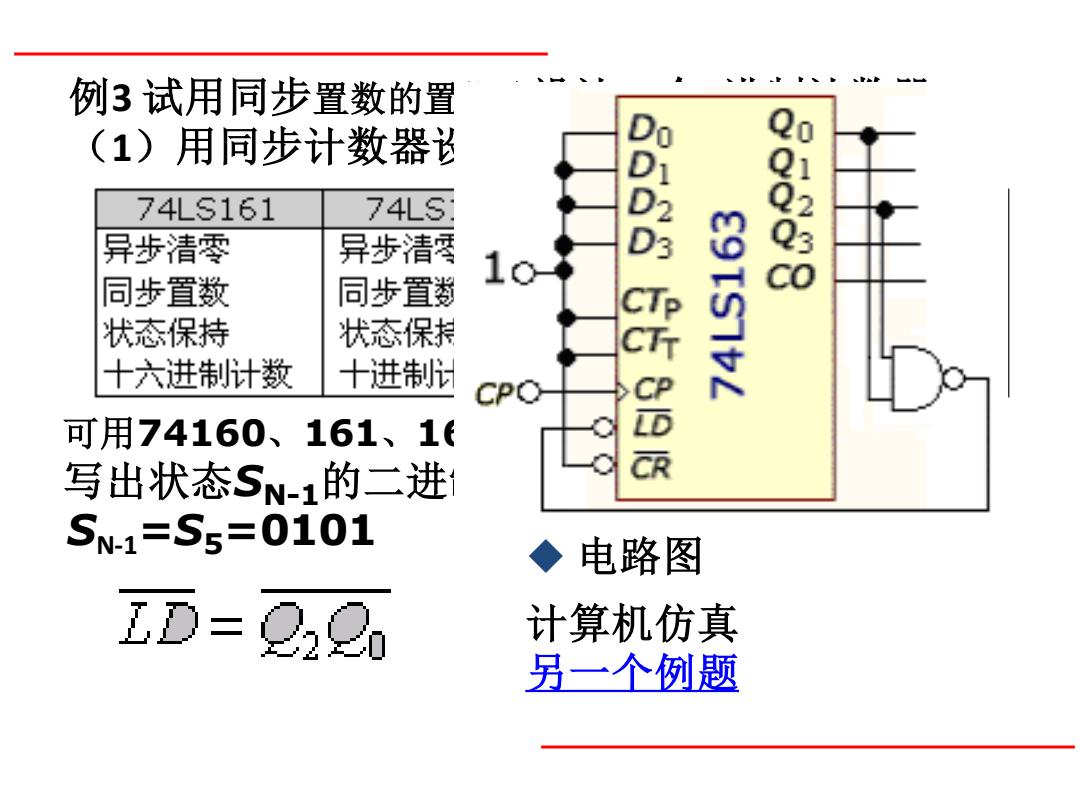

例3 试用同步置数的置位法设计一个6进制计数器 （1）用同步计数器设计 可用74160、161、162、163，假定选用74163 写出状态SN-1的二进制代码 SN-1=S5=0101 ◆ 电路图 计算机仿真 另一个例题
(4)利用异步置数端的置位法 具体地讲，就是当集成M进制计数器从状态S,开始计数时， 若输入的CP计数脉冲输入了N个脉冲后，M进制集成计数器 处于S状态。如果利用S、状态产生一个置数控制信号，加到 置数控制端，使计数器回到状态So,即S0=Q3Q2Q1Qo= D3D2DDo=0000,这就跳过了(M-N)个状态，故实现 了模值数为N的N进制计数器 设计步骤为 ◆写出状态S的二进制代码。 ◆求出置数函数 ◆画出电路图

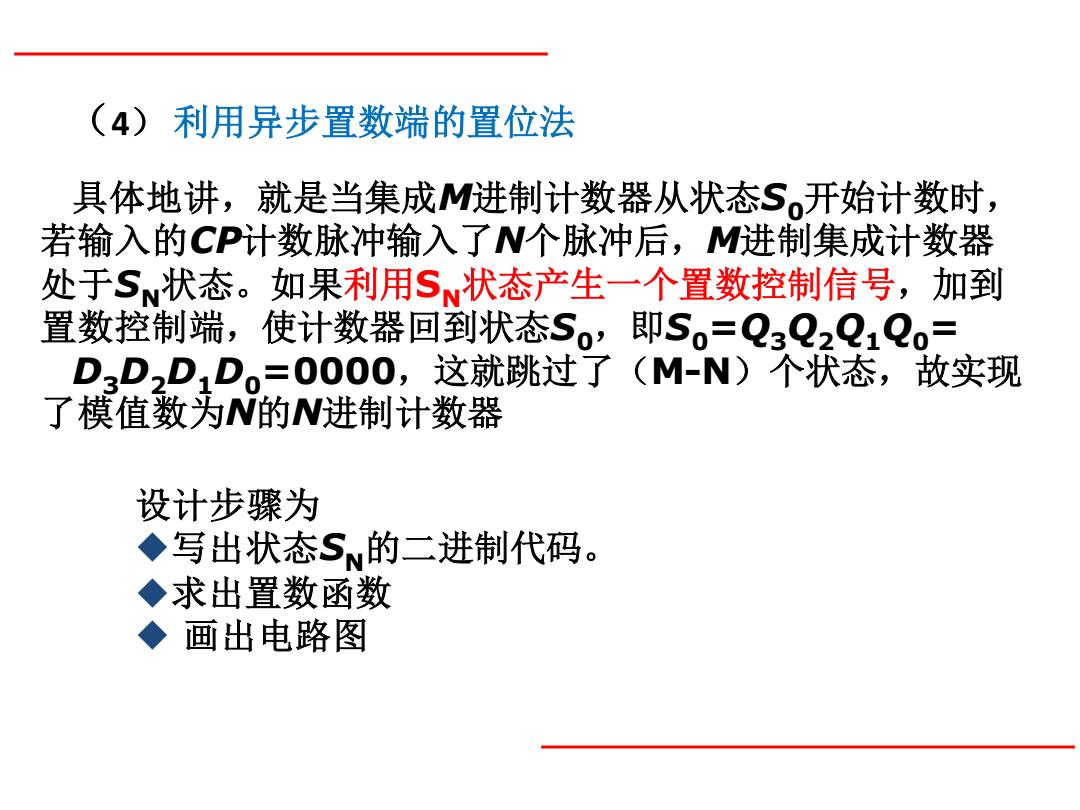

（4） 利用异步置数端的置位法 具体地讲，就是当集成M进制计数器从状态S0开始计数时， 若输入的CP计数脉冲输入了N个脉冲后，M进制集成计数器 处于SN状态。如果利用SN状态产生一个置数控制信号，加到 置数控制端，使计数器回到状态S0，即S0=Q3Q2Q1Q0= D3D2D1D0=0000，这就跳过了（M-N）个状态，故实现 了模值数为N的N进制计数器 设计步骤为 ◆写出状态SN的二进制代码。 ◆求出置数函数 ◆ 画出电路图
例4试用异步置数的置 (1)用同步计数器 74LS191 74LS: 异步置数 异步置数 单时钟 单时钟 状态保持 状态保持 进位借位、级联输出 进位借位、 T51571/ 十六进制计数 十进制计CPO 56668896 可用74190、191、1 写出状态SN的二进制 SN=S6=0110 ◆电路图 LD=229 计算机仿真 另一个例题（下页）

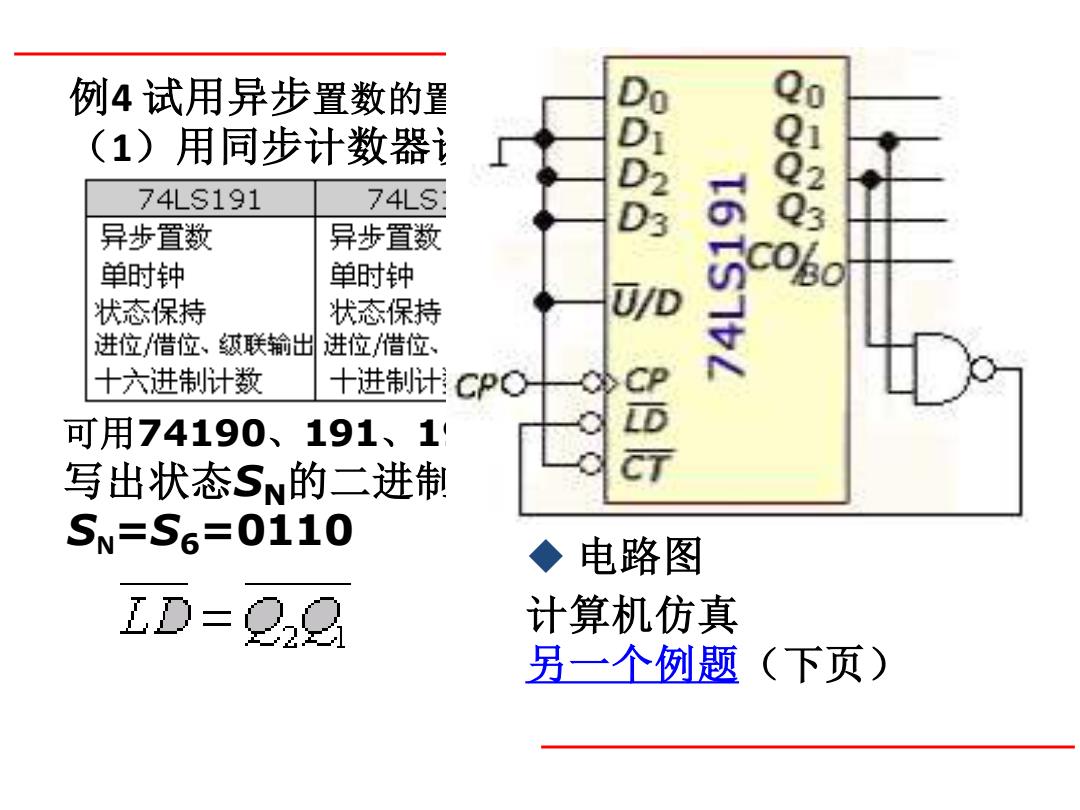

例4 试用异步置数的置位法设计一个6进制计数器 （1）用同步计数器设计 可用74190、191、192、193，假定选用74191 写出状态SN的二进制代码 SN=S6=0110 ◆ 电路图 计算机仿真 另一个例题（下页）
