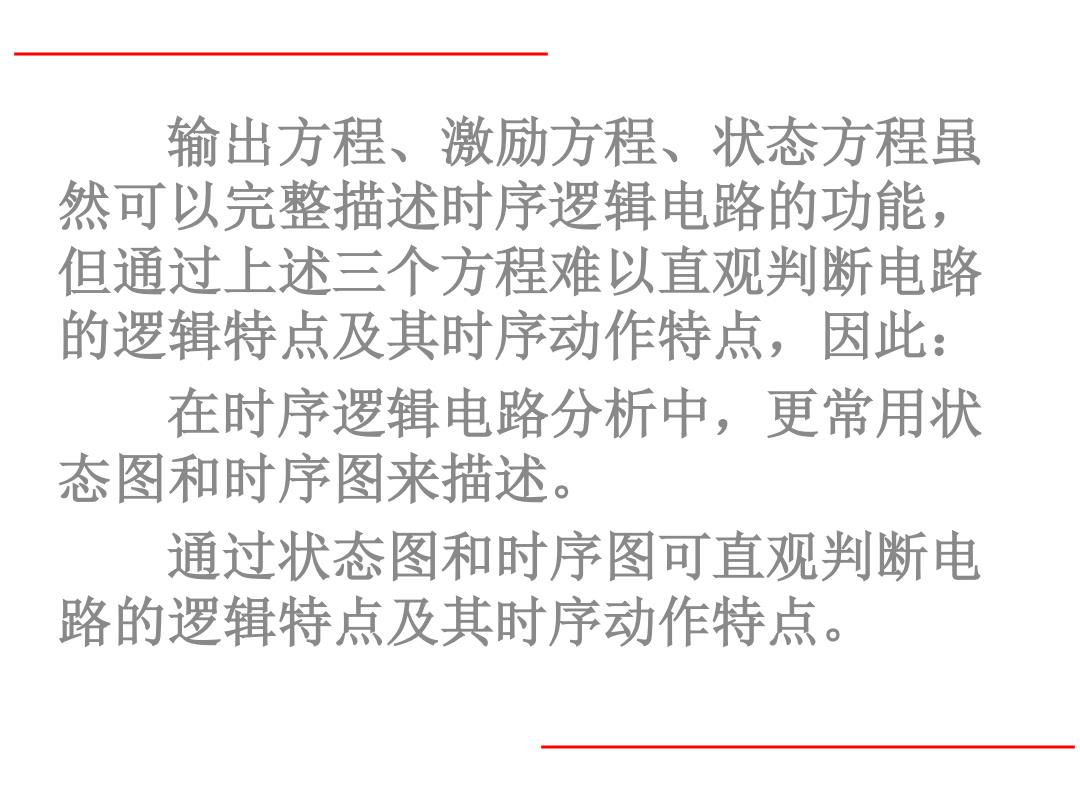

输出方程、激励方程、状态方程虽 然可以完整描述时序逻辑电路的功能 但通过上述三个方程难以直观判断电路 的逻辑特点及其时序动作特点，因此： 在时序逻辑电路分析中，更常用状 态图和时序图来描述 通过状态图和时序图可直观判断电 路的逻辑特点及其时序动作特点
输出方程、激励方程、状态方程虽 然可以完整描述时序逻辑电路的功能， 但通过上述三个方程难以直观判断电路 的逻辑特点及其时序动作特点，因此： 在时序逻辑电路分析中，更常用状 态图和时序图来描述。 通过状态图和时序图可直观判断电 路的逻辑特点及其时序动作特点
3、时序逻辑电路的分类（书P341) 按电路中存储器件的状态更新是否与时钟 脉冲同步，可分为： 同步时序逻辑电路 异步时序逻辑电路 按电路中输出信号是否与输入信号有关， 可分为： 米里型时序逻辑电路(Mealy) 摩尔型时序逻辑电路(Moore)
3、时序逻辑电路的分类（书P341） 按电路中存储器件的状态更新是否与时钟 脉冲同步，可分为： 同步时序逻辑电路 异步时序逻辑电路 按电路中输出信号是否与输入信号有关， 可分为： 米里型时序逻辑电路（Mealy） 摩尔型时序逻辑电路（Moore）

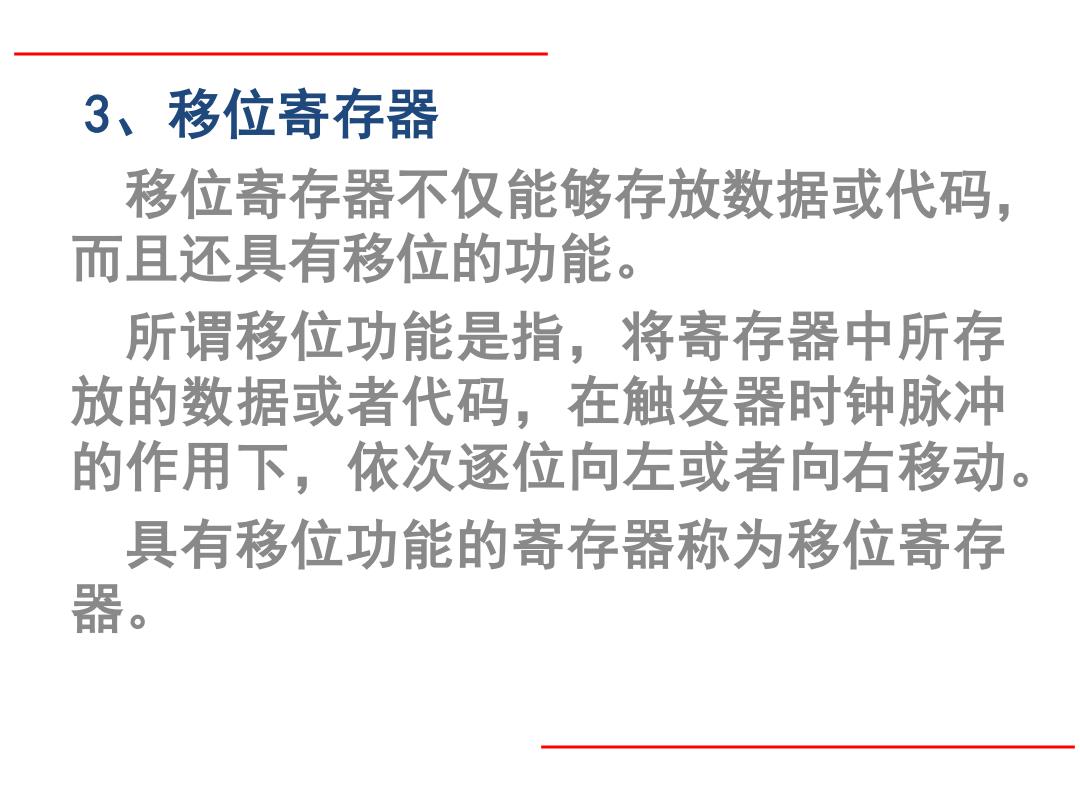

3、移位寄存器 移位寄存器不仅能够存放数据或代码， 而且还具有移位的功能。 所谓移位功能是指，将寄存器中所存 放的数据或者代码，在触发器时钟脉冲 的作用下，依次逐位向左或者向右移动。 具有移位功能的寄存器称为移位寄存 器
3、移位寄存器 移位寄存器不仅能够存放数据或代码， 而且还具有移位的功能。 所谓移位功能是指，将寄存器中所存 放的数据或者代码，在触发器时钟脉冲 的作用下，依次逐位向左或者向右移动。 具有移位功能的寄存器称为移位寄存 器
·下图是为74LS195的管脚图（详细学习） ①清零功能 CR是清零端、SH/LD是移位置教控制端 当CR=0时，移位寄存器异步清零。 D0~D3是并行数据输入端 ②并行送数功能 当C京=1、SH/LD=0时，在CP上升沿作用下可将加在并行输入端D0~D3的数码 J、区为数据输入端 d0~d3送入移位寄存器中。 Q0~Q3是寄存器状态输出端 ③右移串行送数功能 当CR=1、SH/D=1时，CP上升沿的作用下，执行右移位寄存器功能，Qo接受J、 2 玉串行输入数据。 3 K ④保持功能 4 15 当CR=1、SH/LD=1、CP=0时，移位寄存器保持状态不变。 14 表13.4.974LS195功能表 6 S6T5757 13 QoQ:Q2Q3 12 CR SH/ID JK CP Do D1 D2D3 0 × ×X ×××× 0000 CP 1 0 ×X ↑ dodid2d3 dodd2d3 10 Q3 11 1 1 01 ↑ ××× QoQoQ1Q2 1 1 00 ×XX× 0QoQ1Q2 1 1 10 ↑ ×××× 2oQoQ:Q2 1 1 11 ×××× 1Q0Q1Q2 1 1 ×× 0 X×XX QoQ:Q2Q3
• 下图是为74LS195的管脚图（详细学习）
举例时序图 CLK CLR Serial inputs SHILD Do Parallel Di data inputs D2 D3 20 Parallel 01 outputs 02 Q3 Serial shift Serial shift Clear Load △FIGURE9-18 Sample timing diagram for a 74HC195 shift register
举例时序图
