一、同步计数器 统计脉冲的个数称为计数，实现计数功能的电路称 为计数器 1、计数器的分类 按计数器中触发器工作是否与时钟脉冲同步可分 为 同步计数器、异步计数器 按计数的进制可分为 二进制计数器、十进制计数器、W进制计数器 按计数时是递增还是递减可分为 加法计数器、减法计数器、可逆计数器
一、同步计数器 统计脉冲的个数称为计数，实现计数功能的电路称 为计数器 1、计数器的分类 按计数器中触发器工作是否与时钟脉冲同步可分 为 同步计数器、异步计数器 按计数的进制可分为 二进制计数器、十进制计数器、N进制计数器 按计数时是递增还是递减可分为 加法计数器、减法计数器、可逆计数器
、集成二进制同步计数器 3 Qo 14 常用的集成二进制同步仟数器 4 13 有加法计数器和可逆计数器 两种类型 6 1 1、74LS161 15 (1)管脚说明 DorD3 QoQ3 55898 CR是清零端，LD是置数控制端； CTp和CTT是工作状态控制端 CO是进位信号输出端 (2)功能表 异步清零 CR iD CTp CTT CP Do D1D2D3 Qo Q1 Q2 Q3 0 × × ×× ×××× 0 0 00 计数器的复位 1 0 × dod,d2 d3 do di d2 da 同步并行置数 1 1 1 1 ×××× 正常计数 1 1 × 0× ×××× 保持C0=0 保持、加法计数 0 1 ×X×X 保持
二、集成二进制同步计数器 常用的集成二进制同步计数器 有加法计数器和可逆计数器 两种类型 1、74LS161 （1）管脚说明 （2）功能表 异步清零 计数器的复位 同步并行置数 保持、加法计数
综上所述，74LS161是一个具有异步清零、 同步置数、可以保持状态不变的4位二进制同 步上升沿加法计数器。 还经常使用具有同步清零功能的计数器， 如74LS163 74LS161和74LS163除了采用同步清零方式外， 其逻辑功能、计数工作原理和引线排列图也和 74LS161没有区别
综上所述，74LS161是一个具有异步清零、 同步置数、可以保持状态不变的4位二进制同 步上升沿加法计数器。 还经常使用具有同步清零功能的计数器， 如74LS163 74LS161和74LS163除了采用同步清零方式外， 其逻辑功能、计数工作原理和引线排列图也和 74LS161没有区别

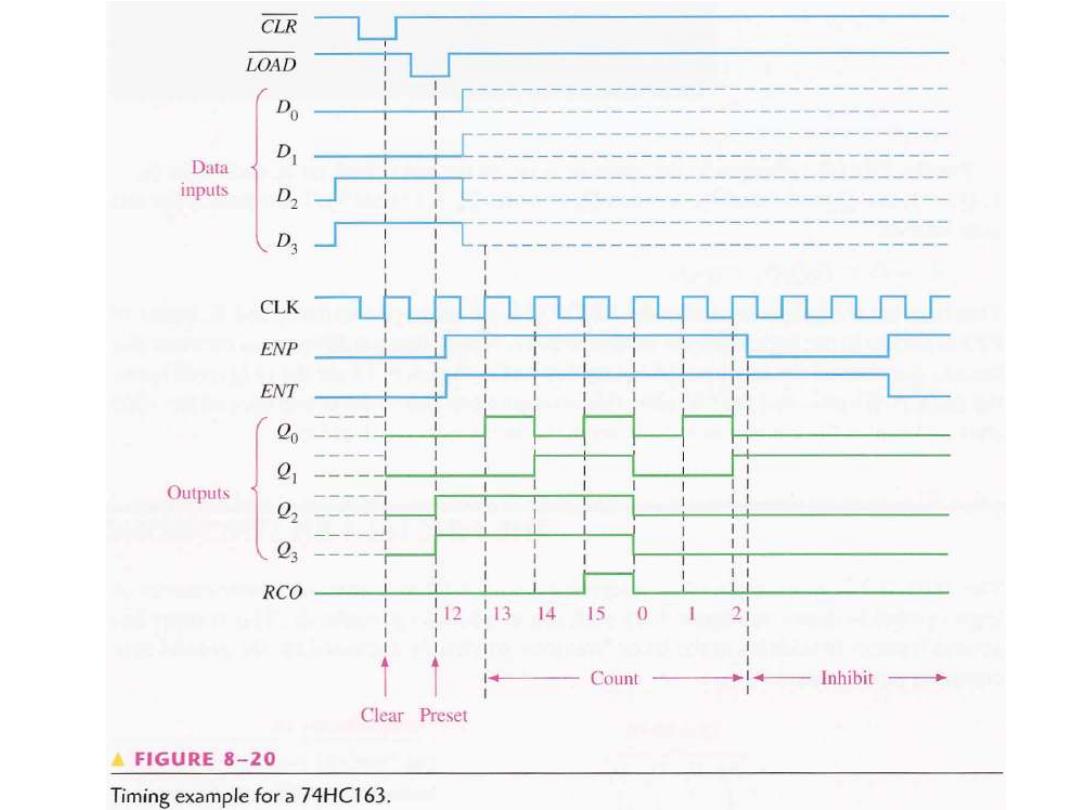

CLR LOAD Do Data D inputs D CLK ΠΠ ENP ENT 2o 2 Outputs 22 11 g RCO 112 113 14150 2 Count Inhibit Clear Preset A FIGURE 8-20 Timing example for a 74HC163

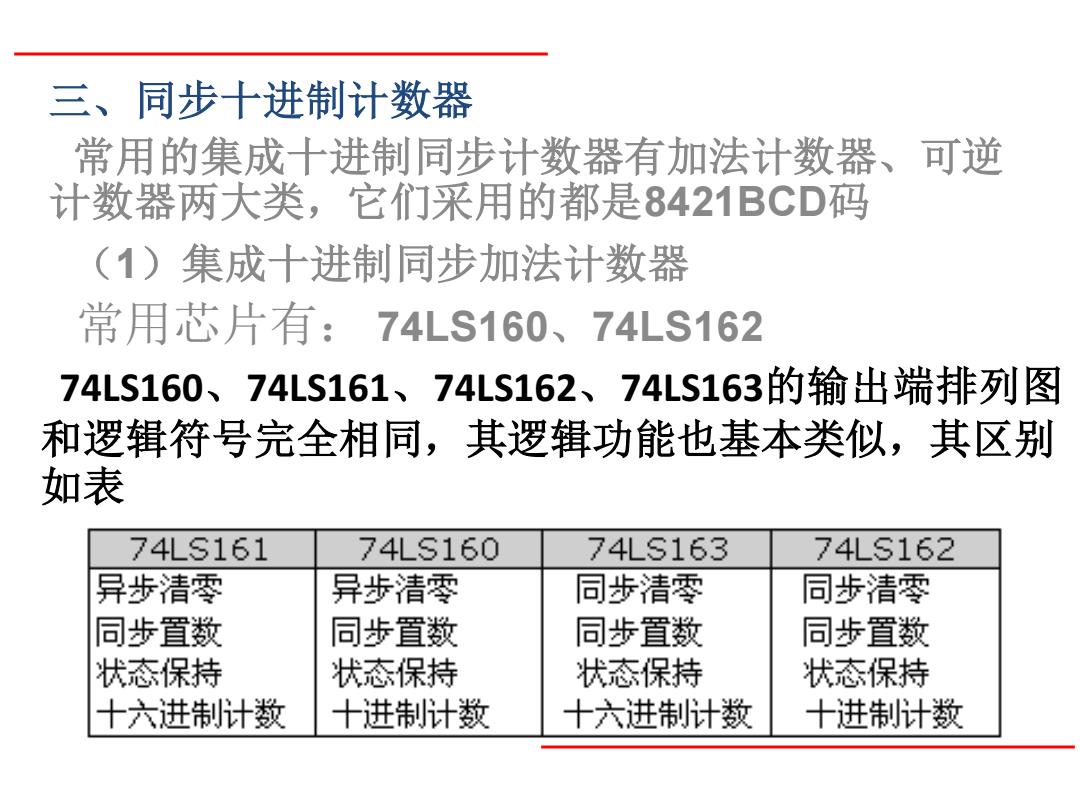

三、同步十进制计数器 常用的集成十进制同步计数器有加法计数器、可逆 计数器两大类，它们采用的都是8421BCD码 (1)集成十进制同步加法计数器 常用芯片有：74LS160、74LS162 74LS160、74LS161、74LS162、74LS163的输出端排列图 和逻辑符号完全相同，其逻辑功能也基本类似，其区别 如表 74Ls161 74Ls160 74LS163 74LS162 异步清零 异步清零 同步清零 同步清零 同步置数 同步置数 同步置数 同步置数 状态保持 状态保持 状态保持 状态保持 十六进制计数 十进制计数 十六进制计数 十进制计数
三、同步十进制计数器 常用的集成十进制同步计数器有加法计数器、可逆 计数器两大类，它们采用的都是8421BCD码 （1）集成十进制同步加法计数器 常用芯片有： 74LS160、74LS162 74LS160、74LS161、74LS162、74LS163的输出端排列图 和逻辑符号完全相同，其逻辑功能也基本类似，其区别 如表
