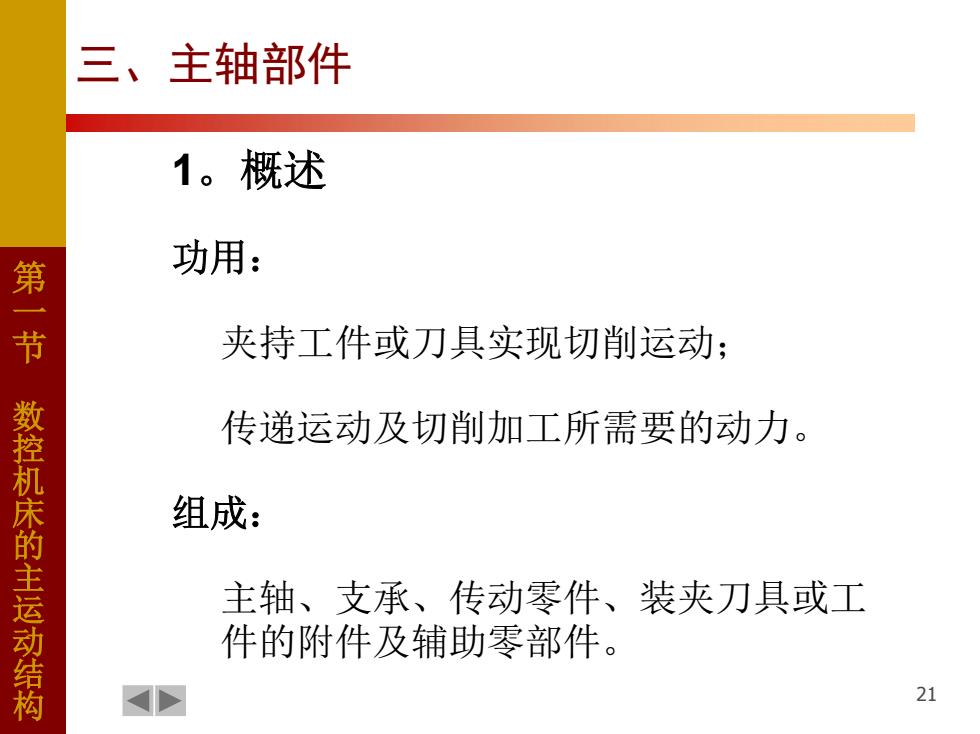

三、主轴部件 1。概述 功用： 第一节 夹持工件或刀具实现切削运动： 传递运动及切削加工所需要的动力。 数控机床的主运动结构 组成： 主轴、支承、传动零件、装夹刀具或工 件的附件及辅助零部件。 21
数 下午5时49分 控 机 床 21 三、主轴部件 1。概述 功用： 夹持工件或刀具实现切削运动； 传递运动及切削加工所需要的动力。 组成： 主轴、支承、传动零件、装夹刀具或工 件的附件及辅助零部件。 第一节数控机床 的主运动结构
三、主轴部件 要求： 主轴的精度要高。包括运动精度（回转精度、轴 第一 向串动)、和安装刀具或夹持工件的夹具的定位 节 精度（轴向、径向）。 口部件的结构刚度和抗振性好。 数控机床的主运动结构 口较低的运转温升以及较好的热稳定性。 口部件的耐磨性和精度保持性好。 口自动可靠的装夹刀具或工件 22
数 下午5时49分 控 机 床 22 要求： 主轴的精度要高。包括运动精度(回转精度、轴 向串动)、和安装刀具或夹持工件的夹具的定位 精度(轴向、径向)。 部件的结构刚度和抗振性好。 较低的运转温升以及较好的热稳定性。 部件的耐磨性和精度保持性好。 自动可靠的装夹刀具或工件 第一节数控机床 的主运动结构 三、主轴部件

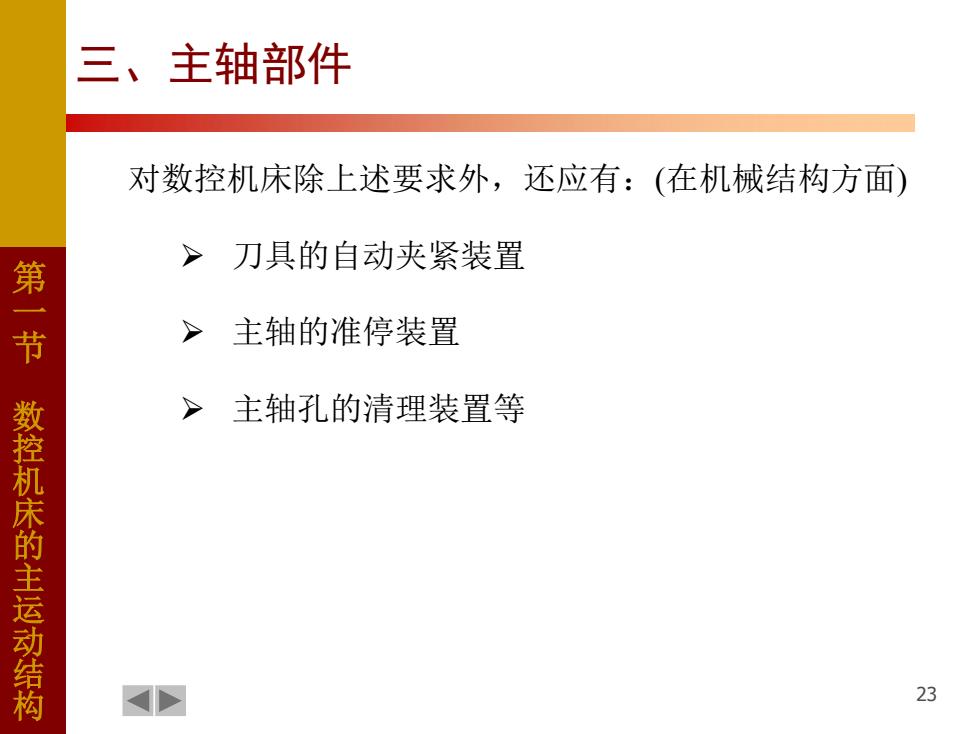

三、主轴部件 对数控机床除上述要求外，还应有：（在机械结构方面） 刀具的自动夹紧装置 第一节 > 主轴的准停装置 > 主轴孔的清理装置等 数控机床的主运动结构 23
数 下午5时49分 控 机 床 23 对数控机床除上述要求外，还应有：(在机械结构方面) 刀具的自动夹紧装置 主轴的准停装置 主轴孔的清理装置等 第一节数控机床 的主运动结构 三、主轴部件

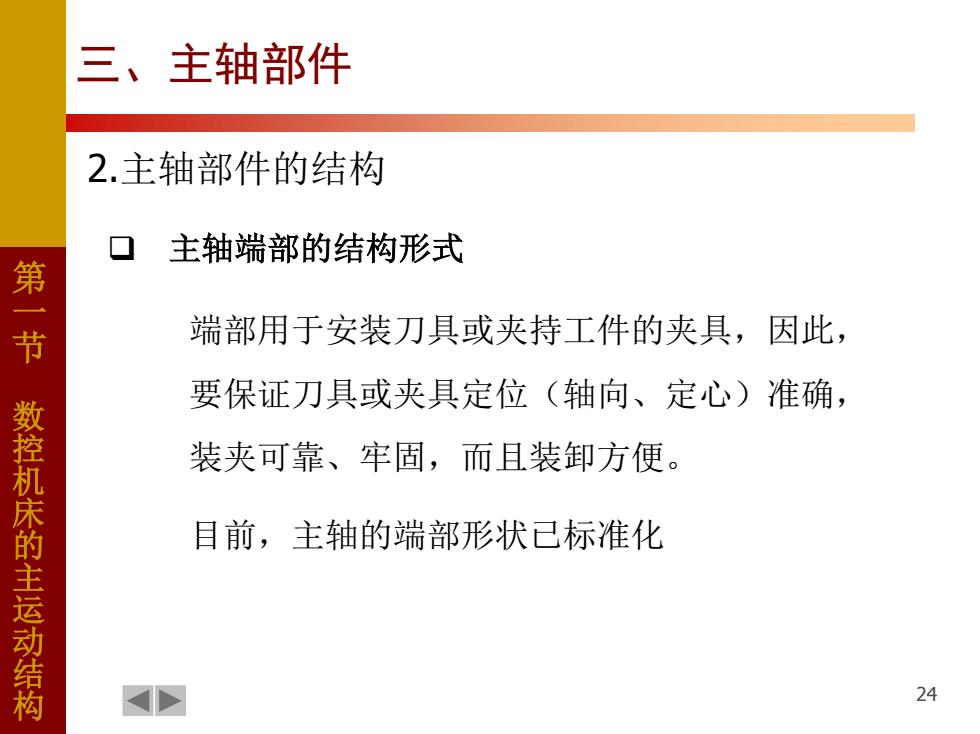

三、主轴部件 2.主轴部件的结构 主轴端部的结构形式 第 节 端部用于安装刀具或夹持工件的夹具，因此， 要保证刀具或夹具定位（轴向、定心）准确， 数控机床的主运动结构 装夹可靠、牢固，而且装卸方便。 目前，主轴的端部形状已标准化 24
数 下午5时49分 控 机 床 24 2.主轴部件的结构 主轴端部的结构形式 端部用于安装刀具或夹持工件的夹具，因此， 要保证刀具或夹具定位（轴向、定心）准确， 装夹可靠、牢固，而且装卸方便。 目前，主轴的端部形状已标准化。 第一节数控机床 的主运动结构 三、主轴部件

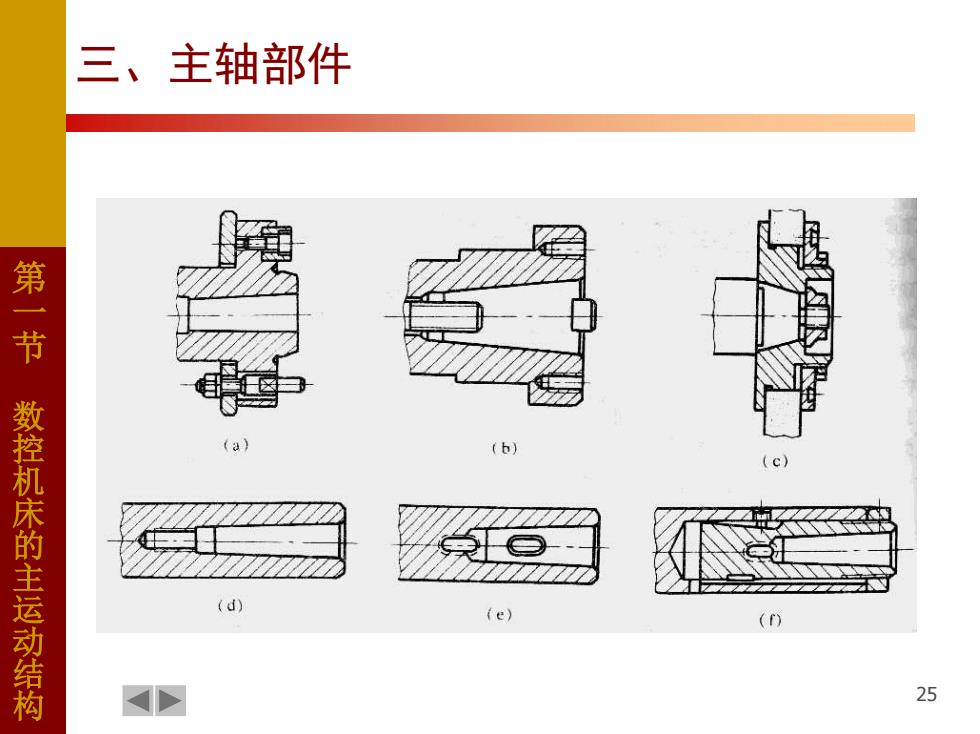

三、主轴部件 第一节 (b) 数控机床的主运动结构 (d) (e) 25
数 下午 5 时49 分 控机床 25 第一节数控机床的主运动结构 三 、主轴部件
