、 主运动的配置形式和驱动电机 3.交、直主轴电机一主轴部件 第一节 数控机床的主运动结构 这种配置形式同上面一样，但电机是性能更好交直 流主轴电机，其变速范围宽，最高转速可达8000r/min, 且控制功能丰富，可满足中高档数控机床的控制要求 16
数 下午5时49分 控 机 床 16 3. 交、直主轴电机 — 主轴部件 这种配置形式同上面一样，但电机是性能更好交直 流主轴电机，其变速范围宽，最高转速可达8000 r/min， 且控制功能丰富，可满足中高档数控机床的控制要求 第一节数控机床 的主运动结构 二、主运动的配置形式和驱动电机

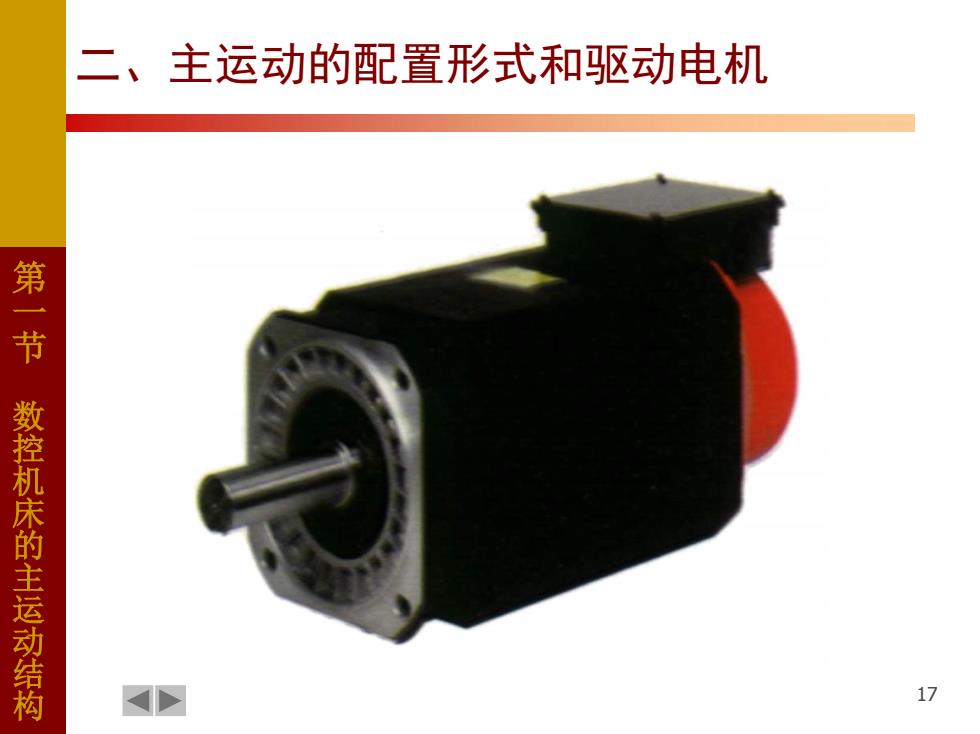

二、主运动的配置形式和驱动电机 第一节数控机床的主运动结构 17
数 下午5时49分 控 机 床 17 第一节数控机床 的主运动结构 二、主运动的配置形式和驱动电机

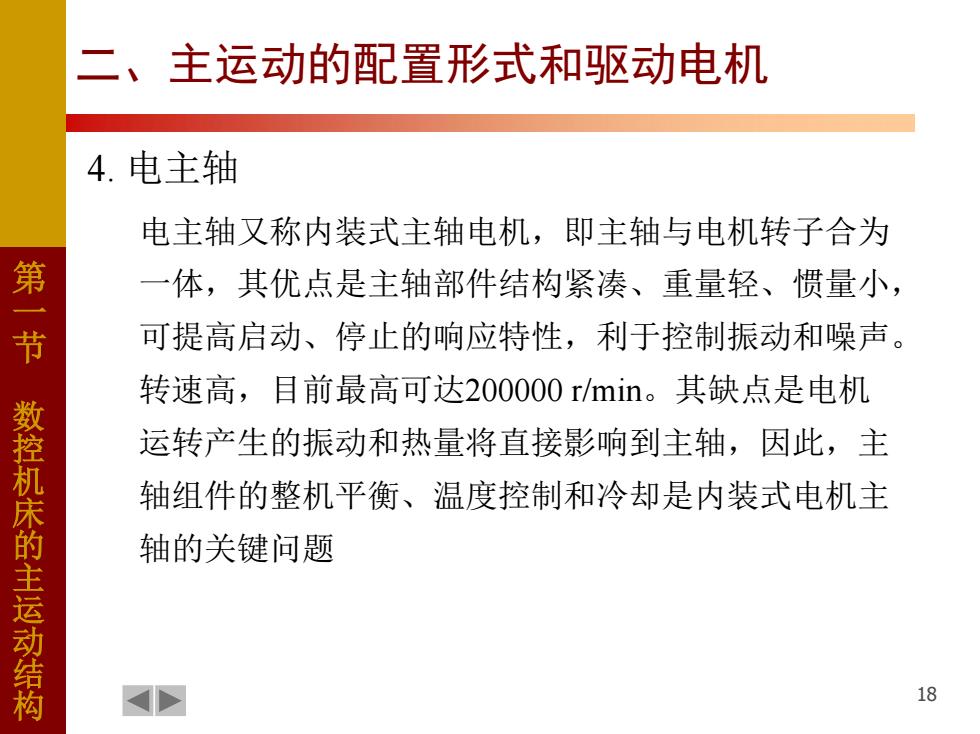

主运动的配置形式和驱动电机 4. 电主轴 电主轴又称内装式主轴电机，即主轴与电机转子合为 第 一体，其优点是主轴部件结构紧凑、重量轻、惯量小， 节 可提高启动、停止的响应特性，利于控制振动和噪声。 转速高，目前最高可达200000r/min。其缺点是电机 数 运转产生的振动和热量将直接影响到主轴，因此，主 轴组件的整机平衡、温度控制和冷却是内装式电机主 机床的主运动结构 轴的关键问题 18
数 下午5时49分 控 机 床 18 4. 电主轴 电主轴又称内装式主轴电机，即主轴与电机转子合为 一体，其优点是主轴部件结构紧凑、重量轻、惯量小， 可提高启动、停止的响应特性，利于控制振动和噪声。 转速高，目前最高可达200000 r/min。其缺点是电机 运转产生的振动和热量将直接影响到主轴，因此，主 轴组件的整机平衡、温度控制和冷却是内装式电机主 轴的关键问题 第一节数控机床 的主运动结构 二、主运动的配置形式和驱动电机
二、主运动的配置形式和驱动电机 互 ¤ 互 第一节 车床用电主轴 铣床用电主轴 数控机床的主运动结构 19
数 下午5时49分 控 机 床 19 车床用电主轴 第一节数控机床 的主运动结构 铣床用电主轴 二、主运动的配置形式和驱动电机

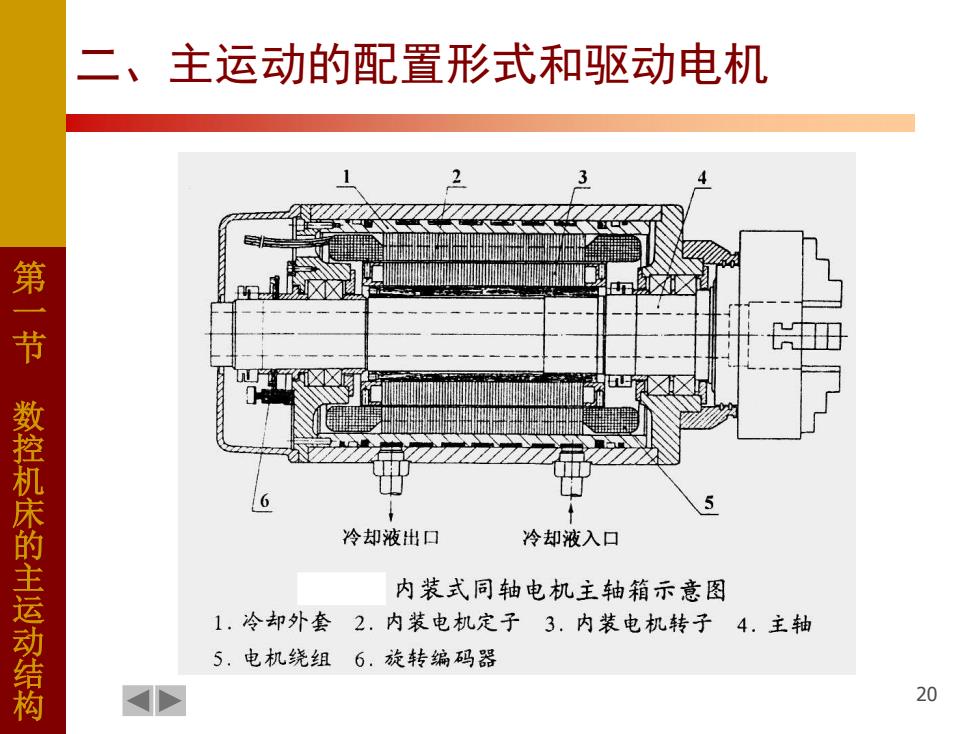

二、主运动的配置形式和驱动电机 田 第一节数控机床的主运动结构 5 冷却液出口 冷却液入口 内装式同轴电机主轴箱示意图 1.冷却外套2.内装电机定子3.内装电机转子4.主轴 5.电机绕组 6.旋转编码器 20
数 下午5时49分 控 机 床 20 第一节数控机床 的主运动结构 二、主运动的配置形式和驱动电机
