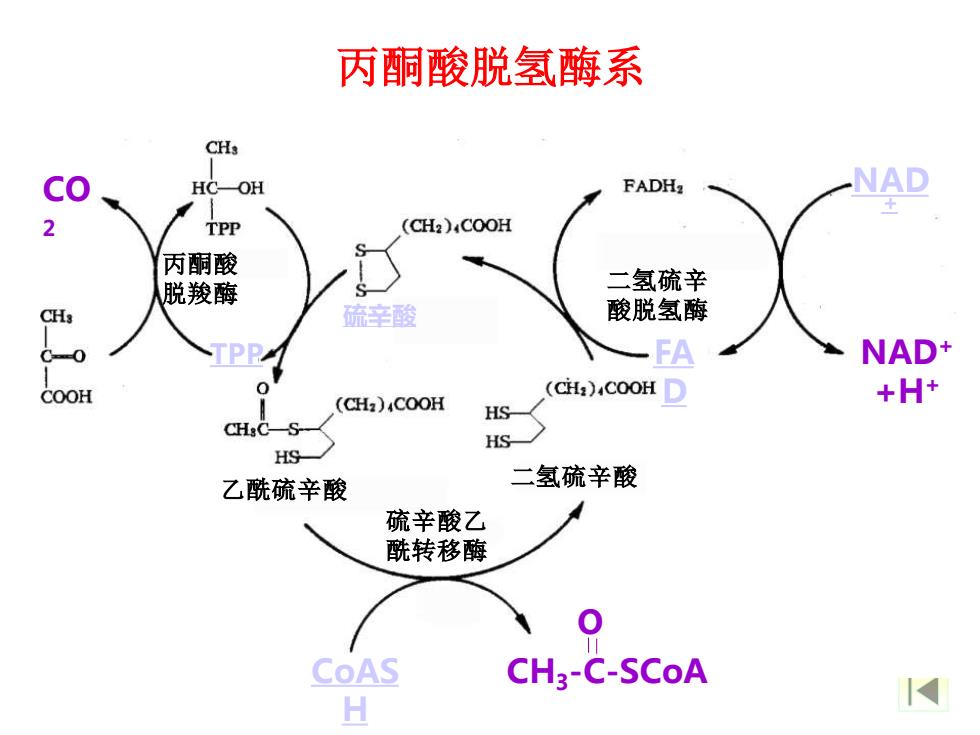

丙酮酸脱氢酶系 NAD+ +H+ 丙酮酸 脱羧酶 FA D 硫辛酸乙 酰转移酶 二氢硫辛 酸脱氢酶 CO 2 乙酰硫辛酸 二氢硫辛酸 NAD+ +H+ TPP 硫辛酸 CoAS H NAD + CH3 -C-SCoA O
丙酮酸脱氢酶系 NAD+ +H+ 丙酮酸 脱羧酶 FA D 硫辛酸乙 酰转移酶 二氢硫辛 酸脱氢酶 CO 2 乙酰硫辛酸 二氢硫辛酸 NAD+ +H+ TPP 硫辛酸 CoAS H NAD + CH3 -C-SCoA O

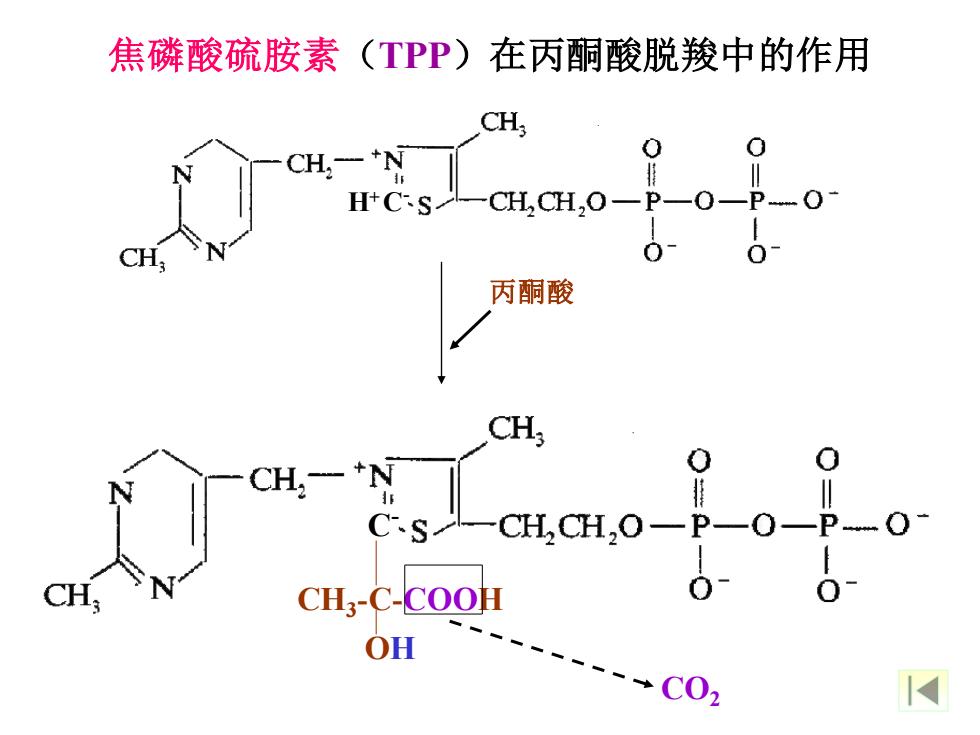

焦磷酸硫胺素（TPP）在丙酮酸脱羧中的作用 C H+ - C - CH3 -C-COOH OH CO2 丙酮酸
焦磷酸硫胺素（TPP）在丙酮酸脱羧中的作用 C H+ - C - CH3 -C-COOH OH CO2 丙酮酸

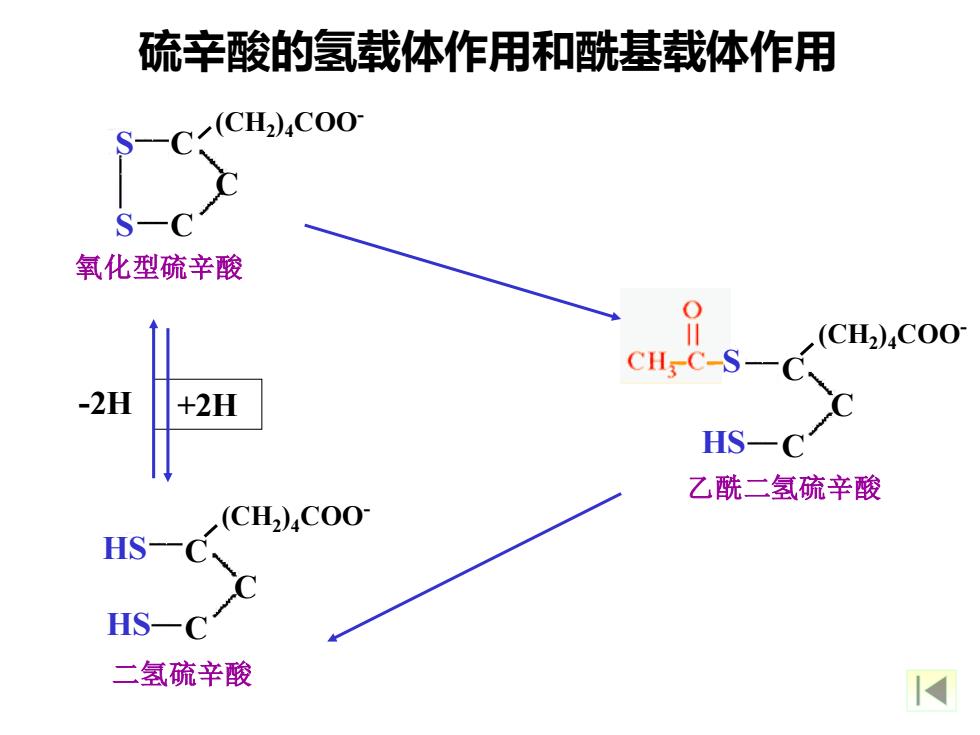

硫辛酸的氢载体作用和酰基载体作用 氧化型硫辛酸 S S C C C (CH2 )4COOS HS C C C (CH2 )4COO- 乙酰二氢硫辛酸 -2H +2H 二氢硫辛酸 HS HS C C C (CH2 )4COO-
硫辛酸的氢载体作用和酰基载体作用 氧化型硫辛酸 S S C C C (CH2 )4COOS HS C C C (CH2 )4COO- 乙酰二氢硫辛酸 -2H +2H 二氢硫辛酸 HS HS C C C (CH2 )4COO-

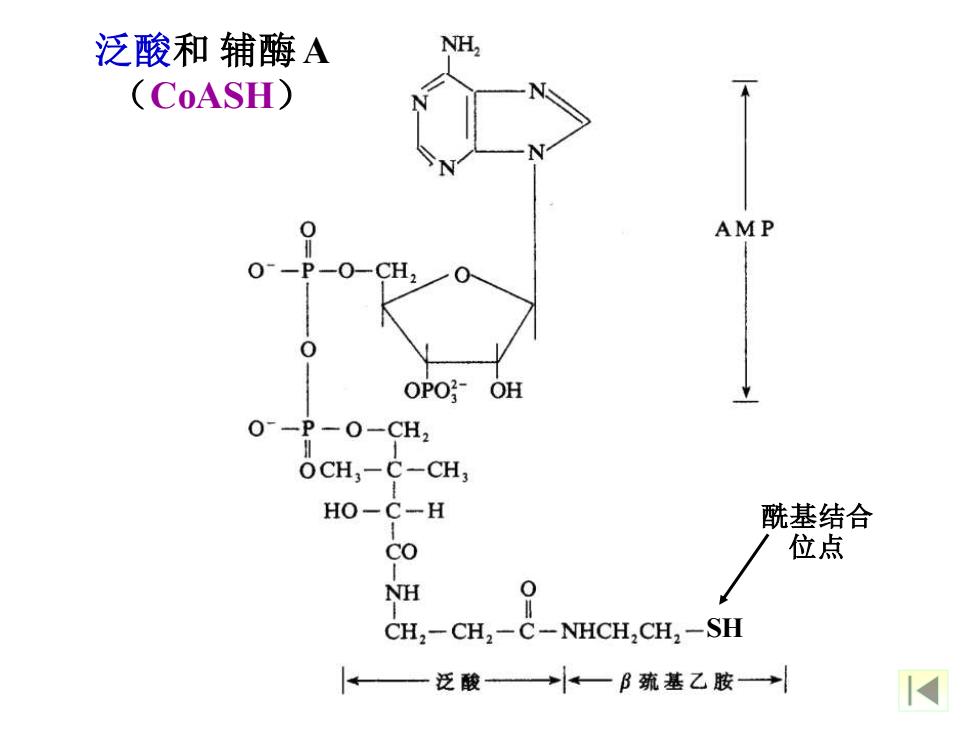

泛酸和 辅酶 A （CoASH） SH 酰基结合 位点
泛酸和 辅酶 A （CoASH） SH 酰基结合 位点

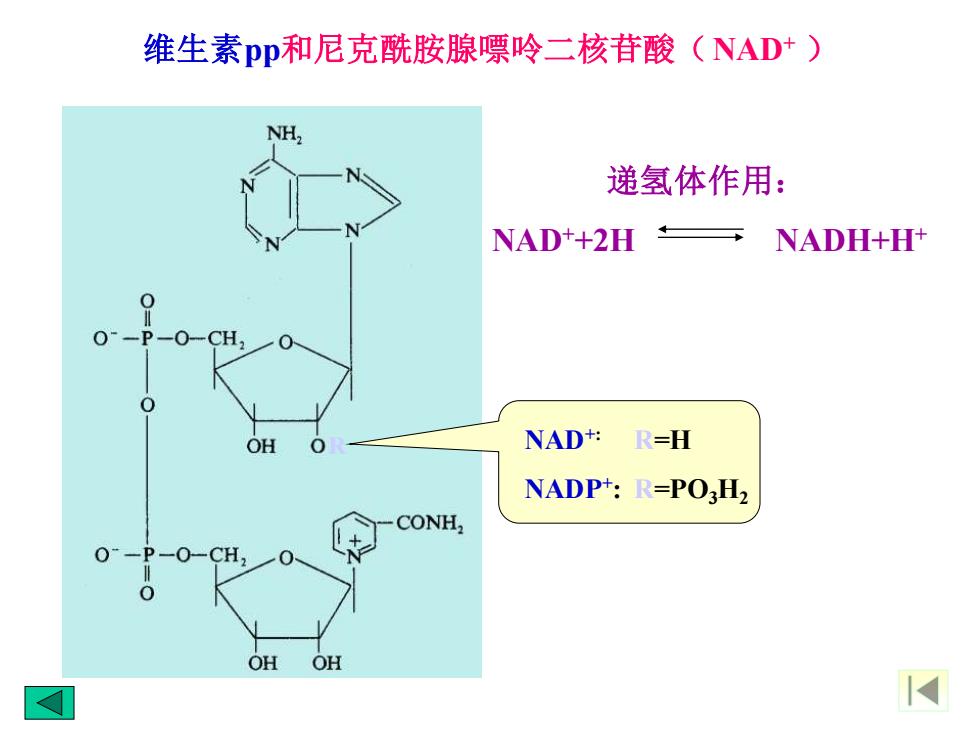

维生素pp和尼克酰胺腺嘌呤二核苷酸（NAD+ ） R NAD+: R=H NADP+ : R=PO3H2 递氢体作用： NAD++2H NADH+H+
维生素pp和尼克酰胺腺嘌呤二核苷酸（NAD+ ） R NAD+: R=H NADP+ : R=PO3H2 递氢体作用： NAD++2H NADH+H+
