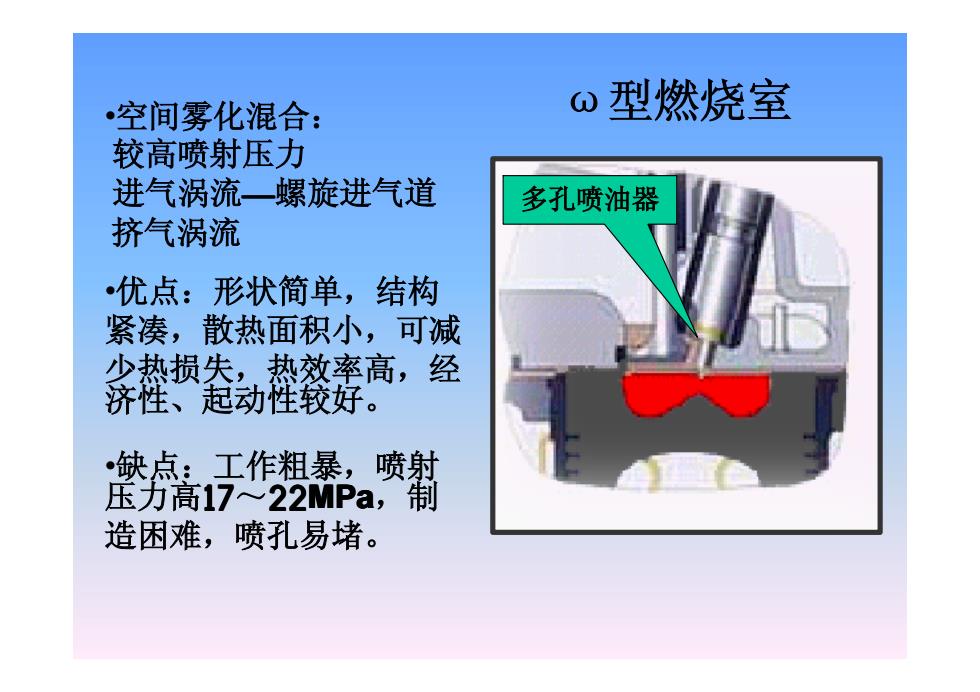

の型燃烧室·空间雾化混合：较高喷射压力进气涡流一螺旋进气道多孔喷油器挤气涡流·优点：形状简单，结构紧凑，散热面积小，可减少热损失，热效率高，经济性、起动性较好。·缺点：工作粗暴，喷射压力高1722MPa，制造困难，喷孔易堵
•空间雾化混合： ω型燃烧室 较高喷射压力 进气涡流—螺旋进气道 挤气涡流 •优点：形状简单，结构 紧凑，散热面积小，可减 少热损失，热效率高，经 济性、起动性较好。 •缺点：工作粗暴，喷射 压力高17～22MPa，制 造困难，喷孔易堵。 多孔喷油器

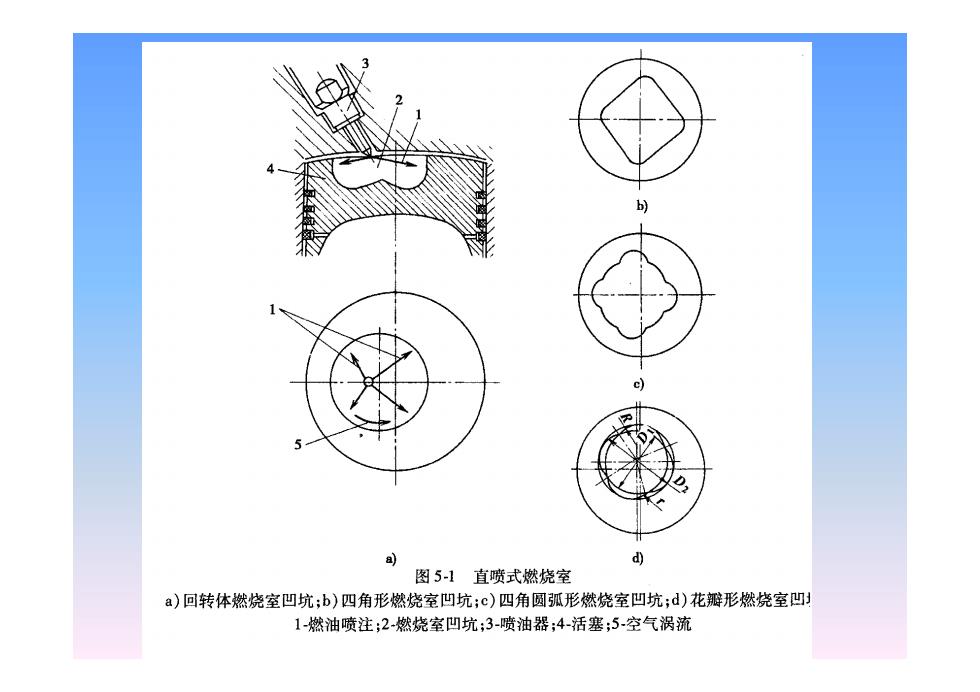

d)图5-1直喷式燃烧室a）回转体燃烧室凹坑；b）四角形燃烧室凹坑；c)四角圆弧形燃烧室凹坑；d）花瓣形燃烧室凹1-燃油喷注；2-燃烧室凹坑；3-喷油器；4-活塞；5-空气涡流

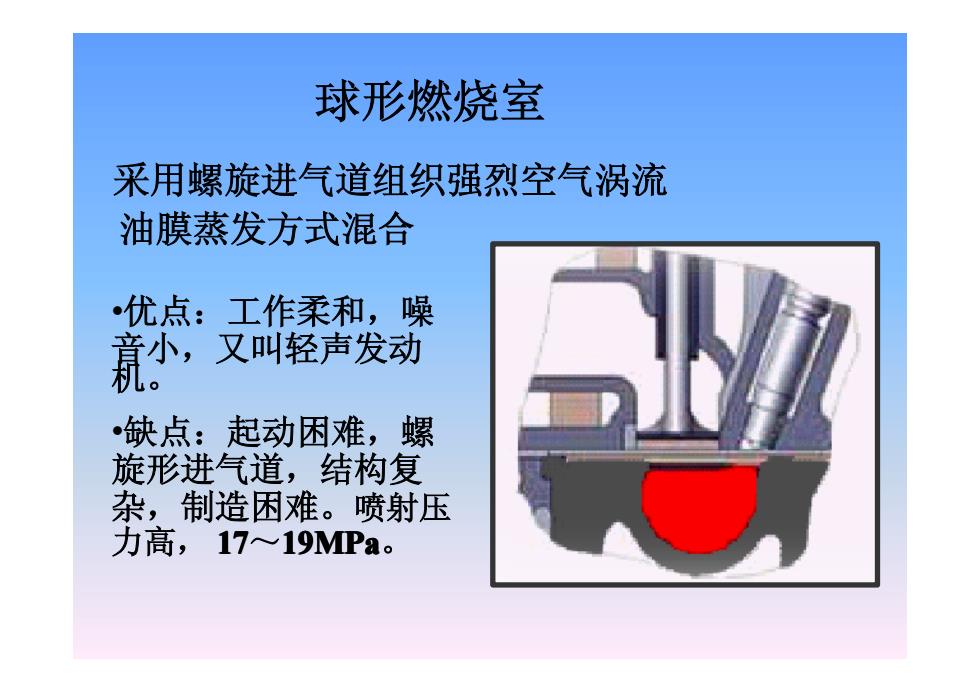

球形燃烧室采用螺旋进气道组织强烈空气涡流油膜蒸发方式混合·优点：工作柔和，噪意小，又叫轻声发动机。缺点：起动困难，螺旋形进气道，结构复杂，制造困难。喷射压力高，17~19MPa
球形燃烧室 采用螺旋进气道组织强烈空气涡流 油膜蒸发方式混合 •优点：工作柔和，噪 音小，又叫轻声发动 机。 •缺点：起动困难，螺 旋形进气道，结构复 杂，制造困难。喷射压 力高， 17～19MPa

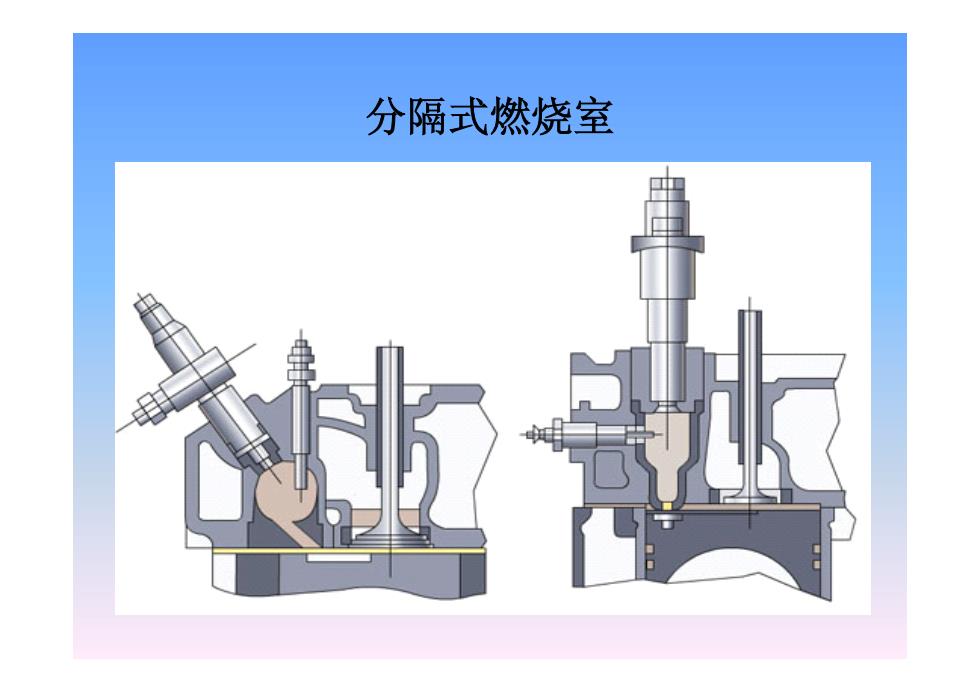

分隔式燃烧室
分隔式燃烧室
