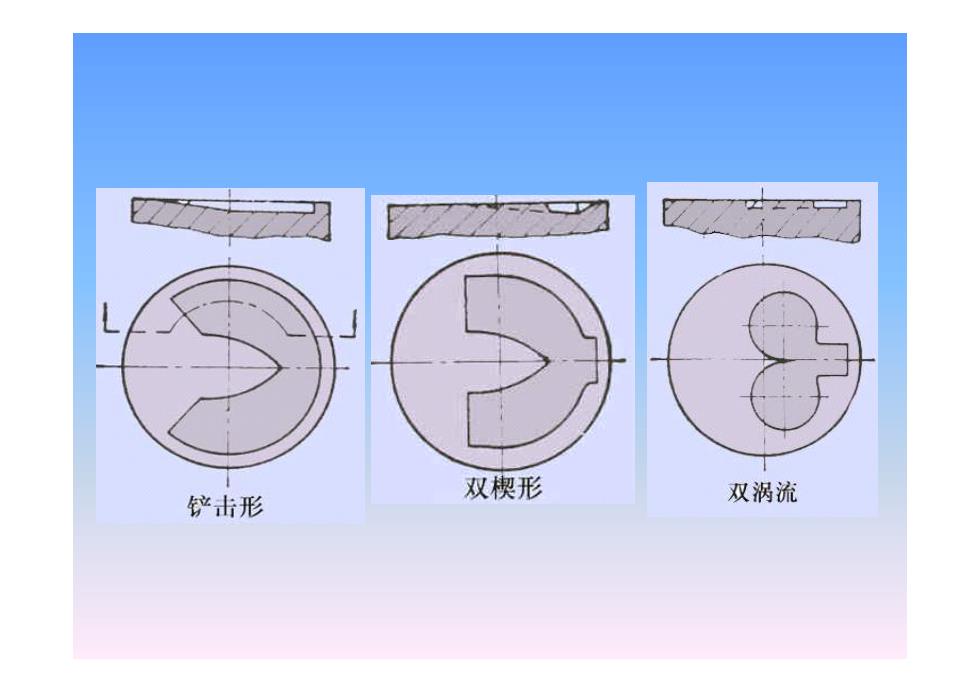

双形双涡流铲击形
涡流室式燃烧室单孔喷油器电热塞优点：工作柔和，空气利用率较高，喷射压力也较低12~14MPa。采用轴针式喷油器。缺点：散热面积大2流动损失大，经济性差，起动困难。涡流室式燃烧室
涡流室式燃烧室 • 优点：工作柔和，空 气利用率较高，喷射 压力也较低12～14 MPa。采用轴针式喷 油器。 • 缺点：散热面积大， 流动损失大，经济性 差，起动困难。 涡流室式燃烧室 单孔喷油器 电热塞

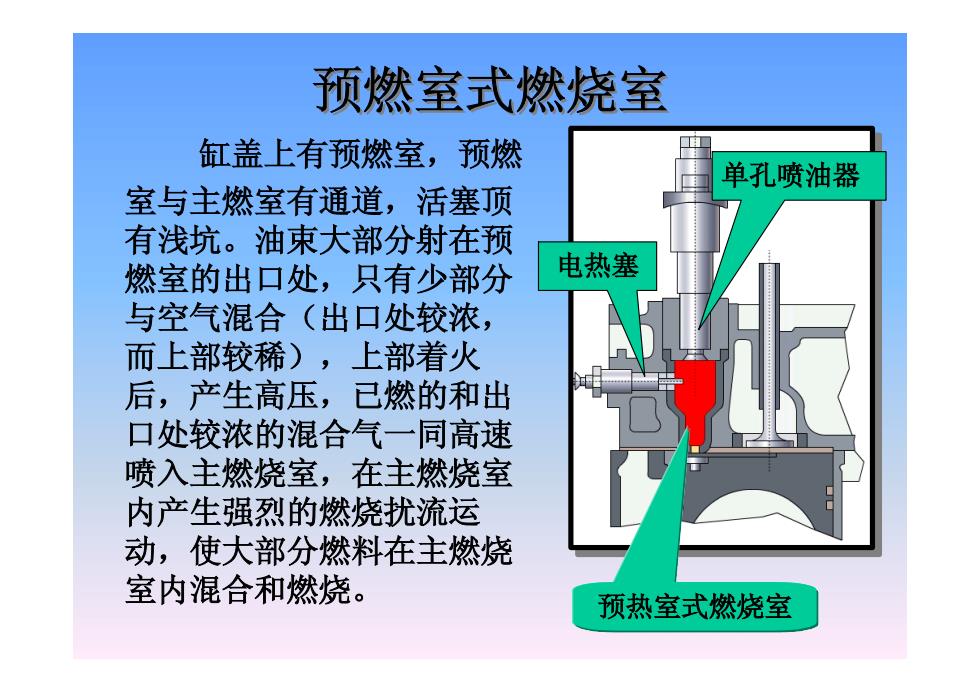

预燃室式燃烧室缸盖上有预燃室，预燃单孔喷油器室与主燃室有通道，活塞顶有浅坑。油束大部分射在预电热塞燃室的出口处，只有少部分与空气混合（出口处较浓而上部较稀），上部着火后，产生高压，已燃的和出口处较浓的混合气一同高速喷入主燃烧室，在主燃烧室内产生强烈的燃烧扰流运动，使大部分燃料在主燃烧室内混合和燃烧。预热室式燃烧室
预燃室式燃烧室 预热室式燃烧室 缸盖上有预燃室，预燃 室与主燃室有通道，活塞顶 有浅坑。油束大部分射在预 燃室的出口处，只有少部分 与空气混合（出口处较浓， 而上部较稀），上部着火 后，产生高压，已燃的和出 口处较浓的混合气一同高速 喷入主燃烧室，在主燃烧室 内产生强烈的燃烧扰流运 动，使大部分燃料在主燃烧 室内混合和燃烧。 单孔喷油器 电热塞
85.4喷油器1.功用与型式功用：将喷油泵供给的高压柴油，以一定的压力，呈雾状喷入燃烧室，促进燃油的着火和燃烧要求：①雾化均匀②喷射干脆利落③无滴漏现象④油束形状、方向与燃烧室相适应类型：目前采用的喷油器都是闭式喷油器，按喷油嘴结构的不同，分孔式和轴针式两种
§5.4 喷油器 1．功用与型式 功用：将喷油泵供给的高压柴油，以一定的压力， 呈雾状喷入燃烧室，促进燃油的着火和燃烧。 要求：①雾化均匀 ②喷射干脆利落 ③无滴漏现象 ④油束形状、方向与燃烧室相适应 类型：目前采用的喷油器都是闭式喷油器，按喷油嘴 结构的不同，分孔式和轴针式两种

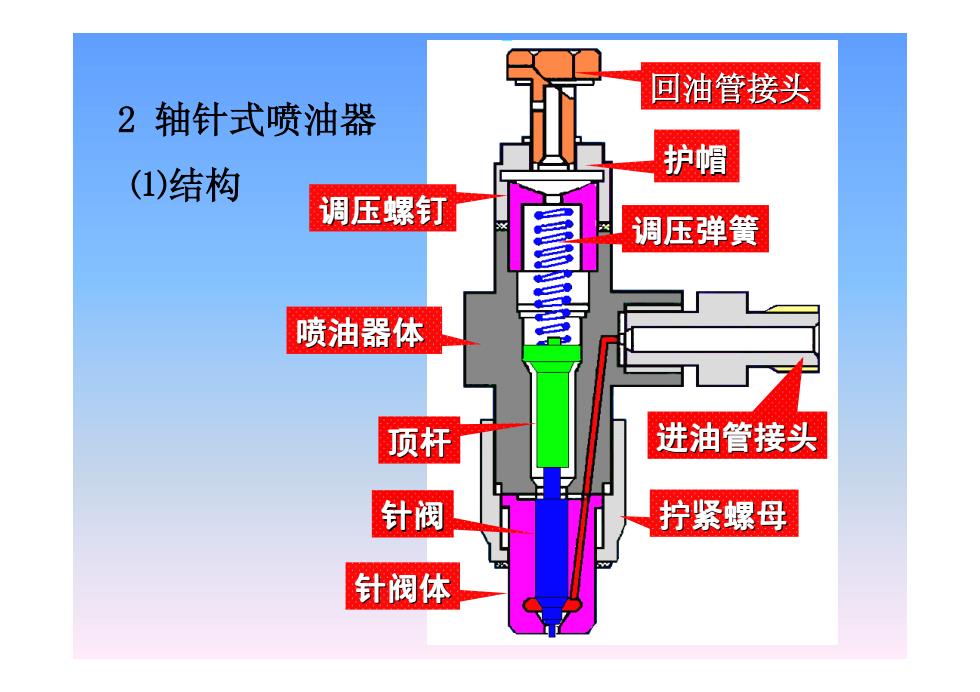

回油管接头2轴针式喷油器护帽(1)结构调压螺钉0000调压弹簧喷油器体进油管接头顶杆针阀拧紧螺母针阀体
2 轴针式喷油器 ⑴结构 针阀体 针阀 护帽 顶杆 调压弹簧 调压螺钉 喷油器体 拧紧螺母 进油管接头 回油管接头
