机械工程实训焊接实习专题课机械工程实训
机械工程实训 焊接实习专题课 机 械 工 程 实 训
概述焊接是通过局部加热或同时加压，并且利用或不用填充材料，使两个分离的焊件达到牢固结合的一种连接方法。实质金属原子间的结合。机械工程实训
机械工程实训 概 述 焊接是通过局部加热或 同时加压，并且利用或不 用填充材料，使两个分离 的焊件达到牢固结合的一 种连接方法。 实质——金属原子间的结 合

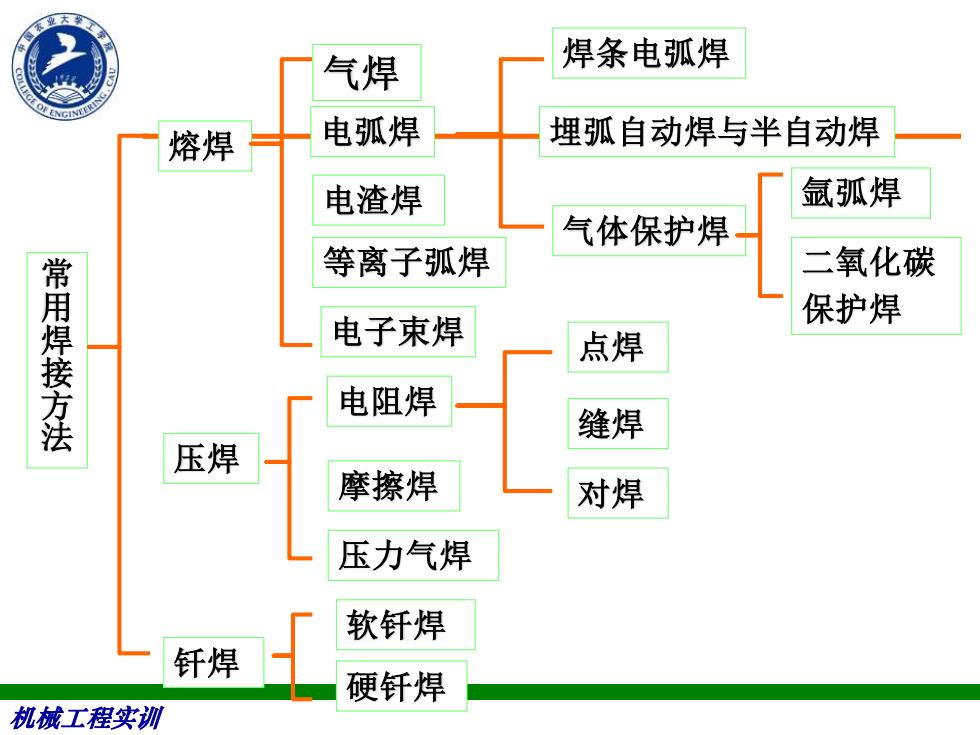

焊条电弧焊气焊电弧焊埋弧自动焊与半自动焊熔焊氩弧焊电渣焊气体保护焊二氧化碳等离子弧焊常用焊接方法保护焊电子束焊点焊电阻焊缝焊压焊摩擦焊对焊压力气焊软钎焊钎焊硬钎焊机械工程实训
机械工程实训 常 用 焊 接 方 法 熔焊 压焊 钎焊 气焊 电弧焊 电渣焊 等离子弧焊 电子束焊 电阻焊 摩擦焊 压力气焊 软钎焊 硬钎焊 焊条电弧焊 埋弧自动焊与半自动焊 气体保护焊 氩弧焊 二氧化碳 保护焊 点焊 缝焊 对焊

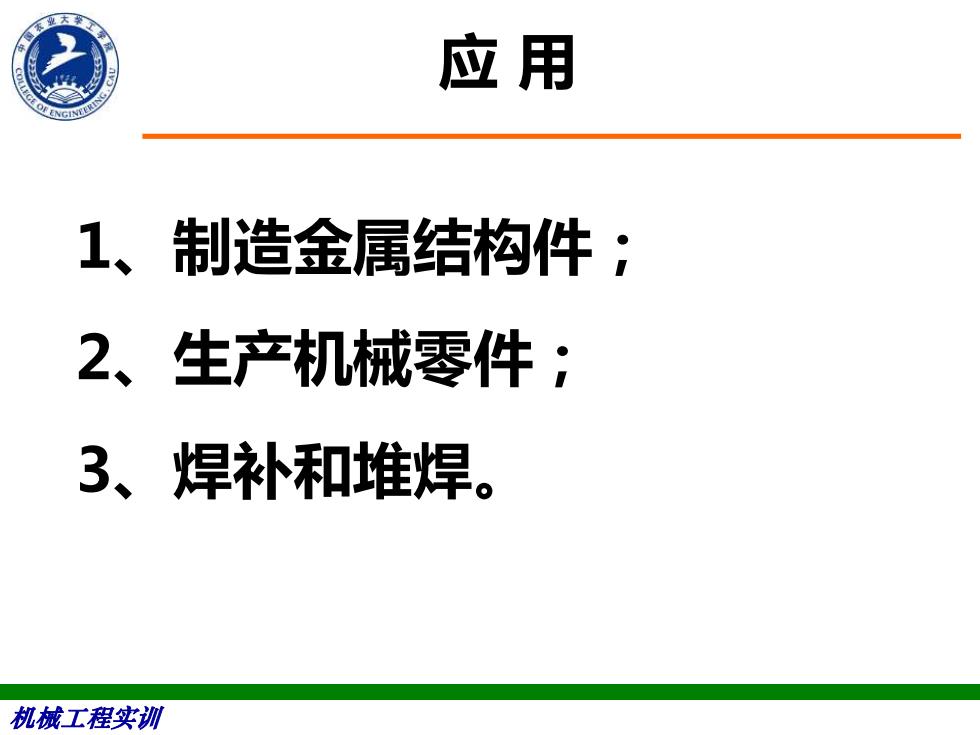

应用1、制造金属结构件；2、生产机械零件；3、焊补和堆焊机械工程实训
机械工程实训 应 用 1、制造金属结构件； 2、生产机械零件； 3、焊补和堆焊

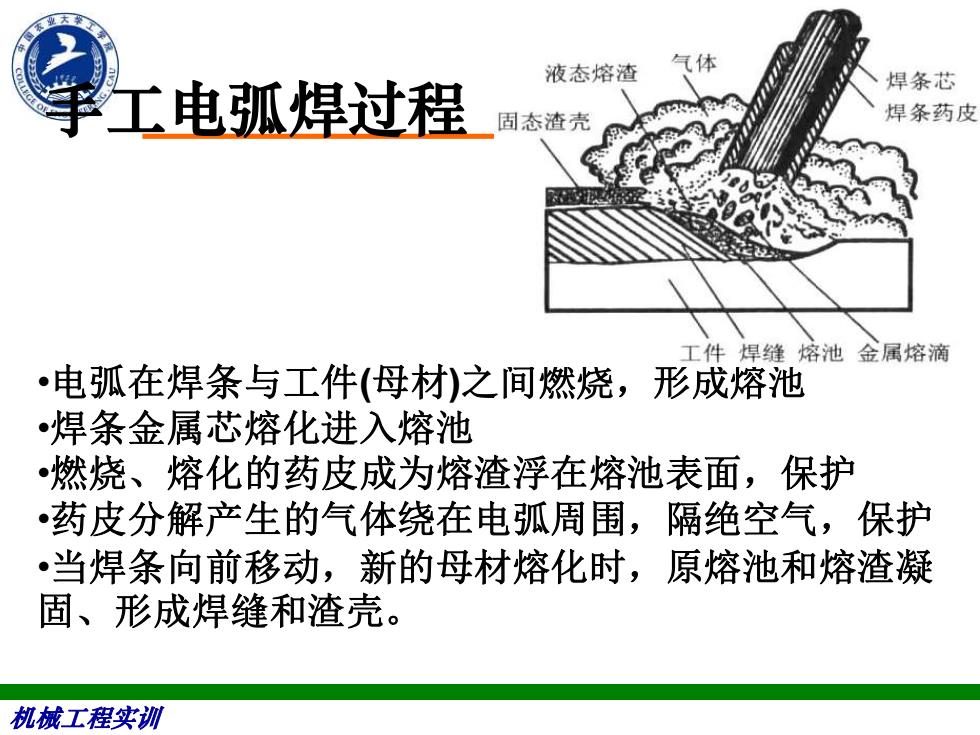

气体液态熔渣焊条芯?手工电弧焊过程焊条药皮固态渣壳工件焊缝熔池金属熔滴·电弧在焊条与工件(母材)之间燃烧，形成熔池·焊条金属芯熔化进入熔池·燃烧、熔化的药皮成为熔渣浮在熔池表面，保护·药皮分解产生的气体绕在电弧周围，隔绝空气，保护·当焊条向前移动，新的母材熔化时，原熔池和熔渣凝固、形成焊缝和渣壳。机械工程实训
机械工程实训 手工电弧焊过程 •电弧在焊条与工件(母材)之间燃烧，形成熔池 •焊条金属芯熔化进入熔池 •燃烧、熔化的药皮成为熔渣浮在熔池表面，保护 •药皮分解产生的气体绕在电弧周围，隔绝空气，保护 •当焊条向前移动，新的母材熔化时，原熔池和熔渣凝 固、形成焊缝和渣壳
