实验技术二 普通光学显微镜－油镜的使用 一、实验目的 1. 熟悉普通光学显微镜的构造及各部 分的功能； 2. 学习并掌握油镜的原理和使用技术； 3. 观察常见微生物的形态
实验技术二 普通光学显微镜－油镜的使用 一、实验目的 1. 熟悉普通光学显微镜的构造及各部 分的功能； 2. 学习并掌握油镜的原理和使用技术； 3. 观察常见微生物的形态

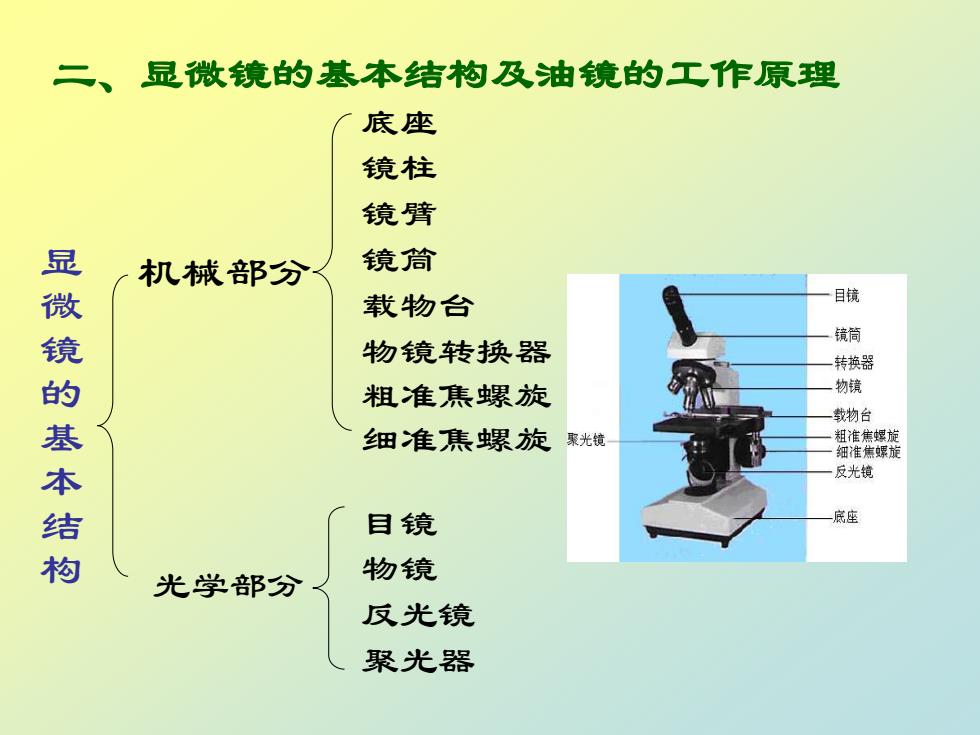

二、显微镜的基本结构及油镜的工作原理 显 微 镜 的 基 本 结 构 机械部分 光学部分 底座 镜柱 镜臂 镜筒 载物台 物镜转换器 粗准焦螺旋 细准焦螺旋 目镜 物镜 反光镜 聚光器
二、显微镜的基本结构及油镜的工作原理 显 微 镜 的 基 本 结 构 机械部分 光学部分 底座 镜柱 镜臂 镜筒 载物台 物镜转换器 粗准焦螺旋 细准焦螺旋 目镜 物镜 反光镜 聚光器

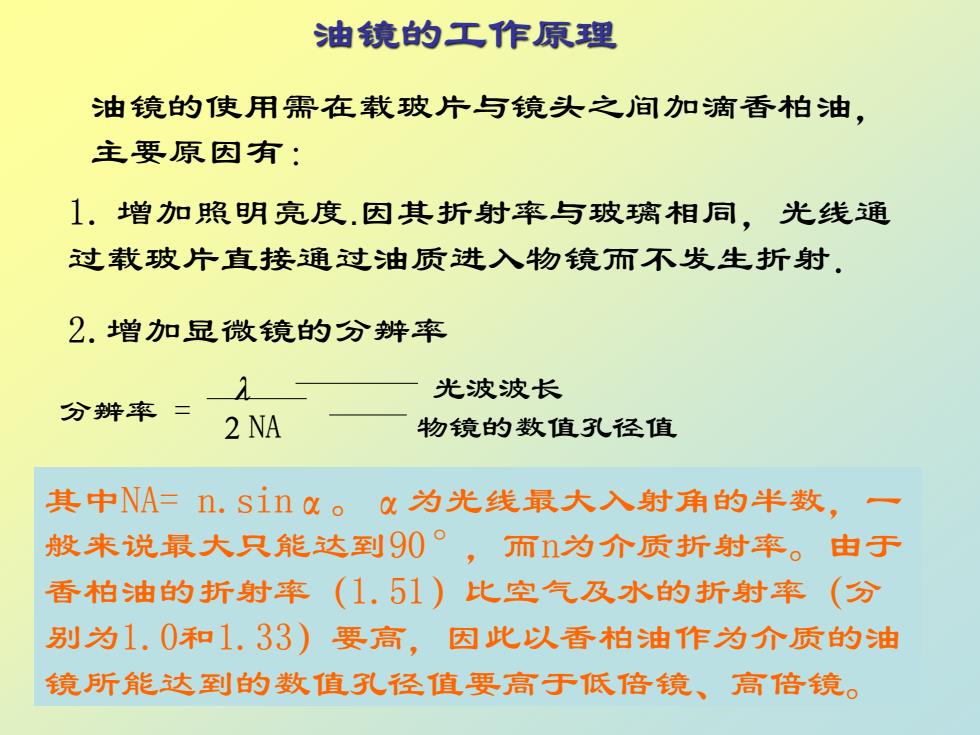

油镜的工作原理 油镜的使用需在载玻片与镜头之间加滴香柏油， 主要原因有： 1. 增加照明亮度.因其折射率与玻璃相同，光线通 过载玻片直接通过油质进入物镜而不发生折射． 其中NA= n.sinα。α为光线最大入射角的半数，一 般来说最大只能达到90°，而n为介质折射率。由于 香柏油的折射率（1.51）比空气及水的折射率（分 别为1.0和1.33）要高，因此以香柏油作为介质的油 镜所能达到的数值孔径值要高于低倍镜、高倍镜。 λ ２NA 光波波长 分辨率 = 物镜的数值孔径值 2.增加显微镜的分辨率
油镜的工作原理 油镜的使用需在载玻片与镜头之间加滴香柏油， 主要原因有： 1. 增加照明亮度.因其折射率与玻璃相同，光线通 过载玻片直接通过油质进入物镜而不发生折射． 其中NA= n.sinα。α为光线最大入射角的半数，一 般来说最大只能达到90°，而n为介质折射率。由于 香柏油的折射率（1.51）比空气及水的折射率（分 别为1.0和1.33）要高，因此以香柏油作为介质的油 镜所能达到的数值孔径值要高于低倍镜、高倍镜。 λ ２NA 光波波长 分辨率 = 物镜的数值孔径值 2.增加显微镜的分辨率

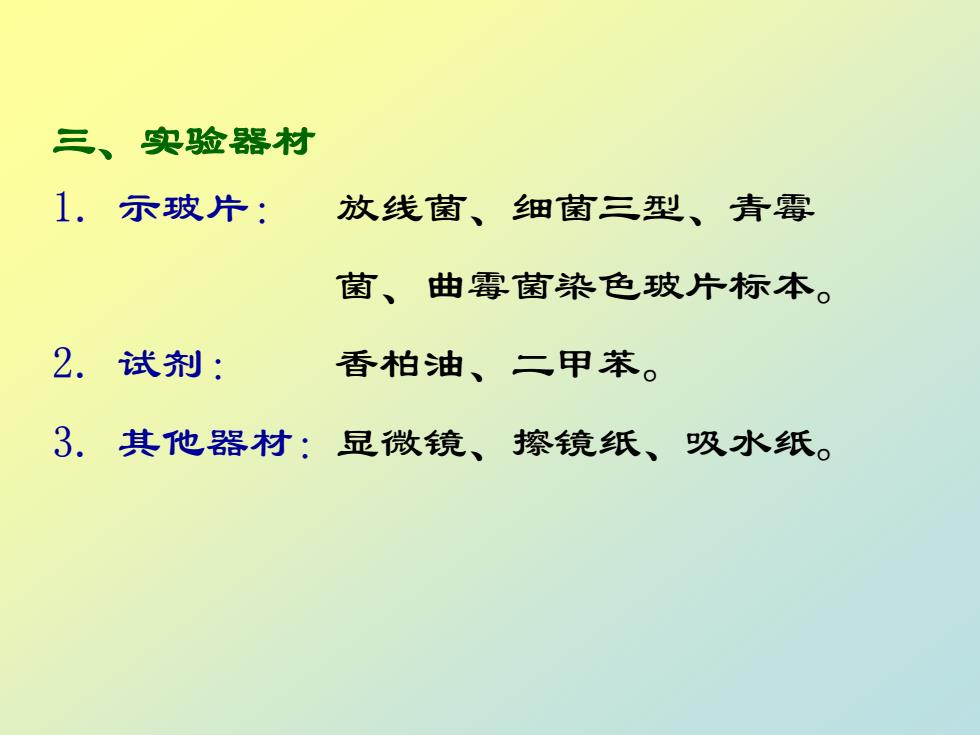

三、实验器材 1. 示玻片： 放线菌、细菌三型、青霉 菌、曲霉菌染色玻片标本。 2. 试剂： 香柏油、二甲苯。 3. 其他器材：显微镜、擦镜纸、吸水纸
三、实验器材 1. 示玻片： 放线菌、细菌三型、青霉 菌、曲霉菌染色玻片标本。 2. 试剂： 香柏油、二甲苯。 3. 其他器材：显微镜、擦镜纸、吸水纸
四、操作步骤 1.观察前的准备： 2. 显微镜观察： （1）低倍镜观察： （2）高倍镜观察： （3）油镜观察： （1）取镜安放 （2）光源调节 滴香柏油 调焦 低倍镜的观察 高倍镜的观察 侧面注视，升载物台使油镜与香柏油接触 油镜的观察 转油镜 选定视野 调焦 放置切片 调节光源和焦距
四、操作步骤 1.观察前的准备： 2. 显微镜观察： （1）低倍镜观察： （2）高倍镜观察： （3）油镜观察： （1）取镜安放 （2）光源调节 滴香柏油 调焦 低倍镜的观察 高倍镜的观察 侧面注视，升载物台使油镜与香柏油接触 油镜的观察 转油镜 选定视野 调焦 放置切片 调节光源和焦距
