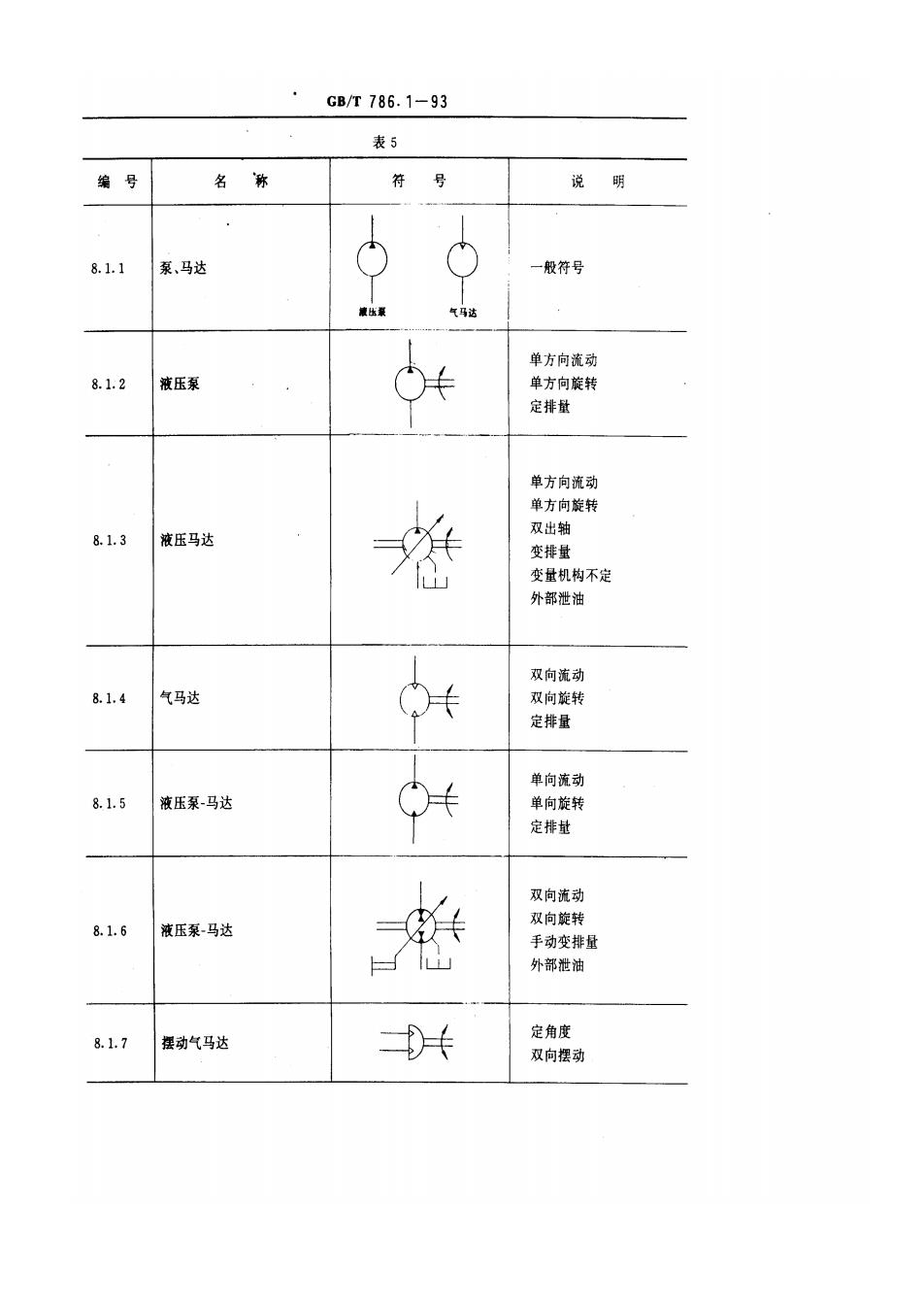

GB/T786.1-93 表5 编号 名称 符。号 说明 8.1.1 泵、马达 般符号 液压莱 气马达 单方向流动 8.1.2 液压泵 单方向旋转 定排量 单方向流动 单方向旋转 双出轴 8.1.3 液压马达 变排量 变量机构不定 外部泄油 双向流动 8.1.4 气马达 卡 双向旋转 定排量 8.1.5 液压泵马达 φ 单向流动 单向旋转 定排量 双向流动 8.1.6 液压泵马达 双向旋转 手动变排量 外部泄油 8.1.7 摆动气马达 )卡 定角度 双向摆动

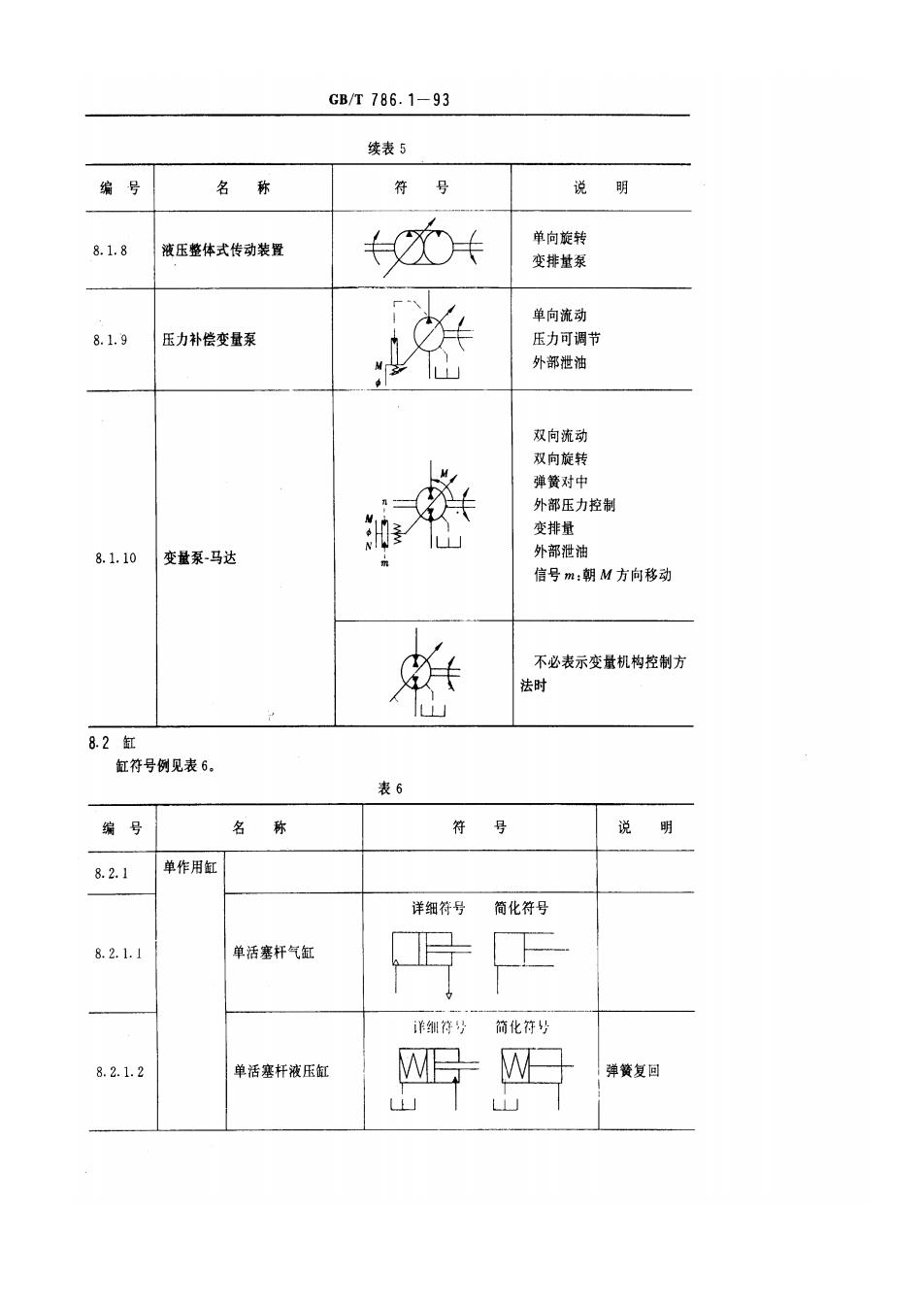

GB/T786.1-93 续表5 编 号 名称 符号 说明 单向旋转 8.1.8 液压整体式传动装置 卡 变排量泵 单向流动 8.1.9 压力补偿变量泵 压力可调节 外部泄油 双向流动 双向旋转 弹簧对中 外部压力控制 变排量 8.1.10 变量泵-马达 外部泄油 信号m:朝M方向移动 不必表示变量机构控制方 法时 8.2缸 缸符号例见表6。 表6 编号 名称 符号 说明 8.2.1 单作用缸 详细符号 简化符号 8.2.1.1 单活塞杆气缸 详细符号 简化符号 8.2.1.2 单活塞杆液压缸 弹簧复回 L⊥
GB/T786.1-93 续表6 编号 名称 符号 说明 8.2.2 双作用缸 详细符号 简化符号 8.2.2.1 双活塞杆气缸 详细符号 简化符号 21 2r1 两端可调缓 8.2.2.2 单活塞杆可调缓冲 式液压缸 冲，活塞面积 比2：1 8.2.3 伸缩缸 8.2.3.1 单作用伸缩气缸 8.2.3.2 双作用伸缩液压缸 8.3特殊能量转换器 特殊能量转换器符号例见表7。 表7 编 号 名称 符号 说明 单程作用 连续作用 8.3.1 气-液转换器 气压力转换成大体相 等的液压力 单程作用 连续作用 8.3.2 增压器 所 气压力X转换成液 压力Y 8.4能量贮存器（蓄能器、辅助气瓶、气罐） 能量贮存器符号例见表8

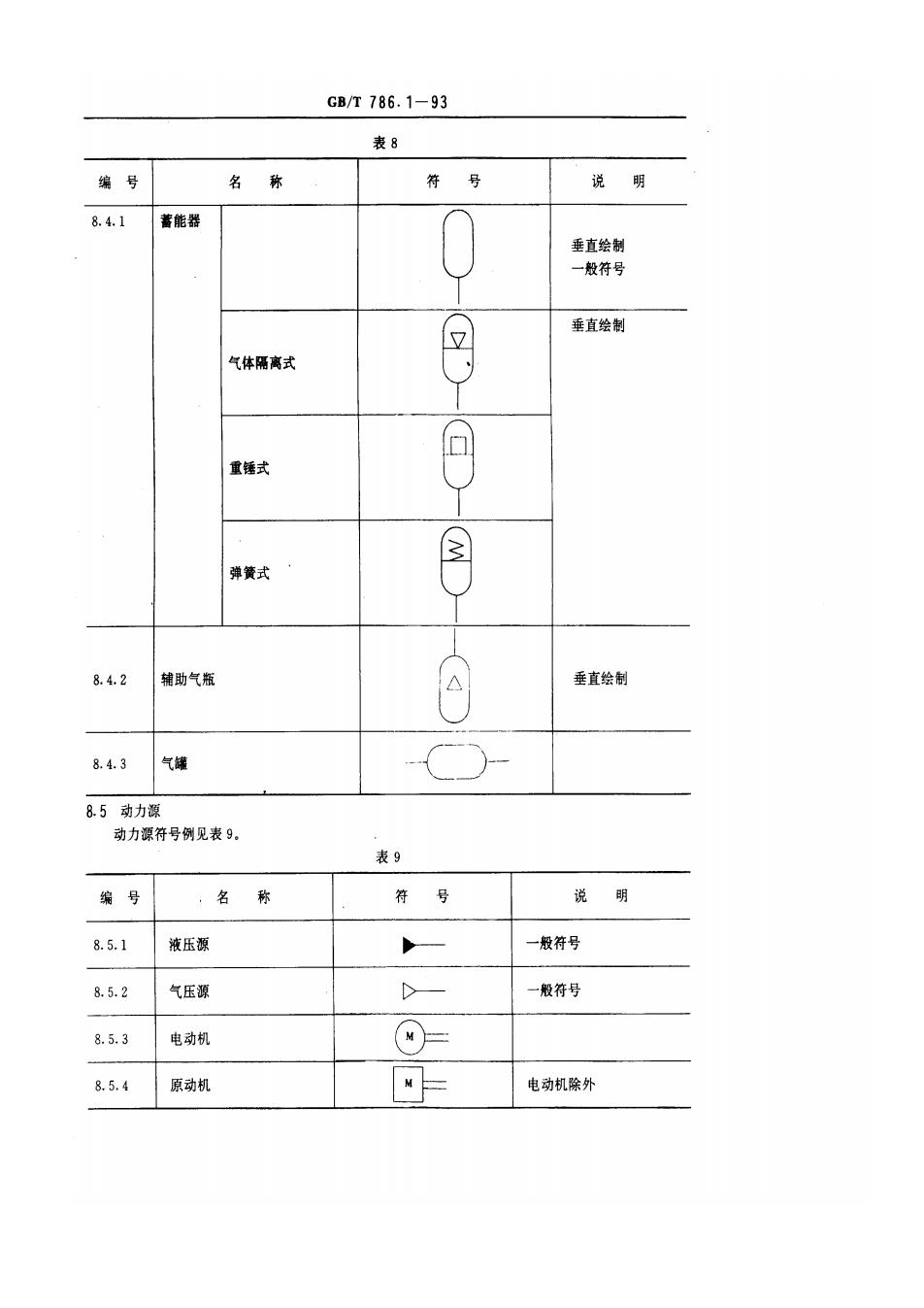

GB/T786.1-93 表8 编号 名称 符号 说明 8.4.1 蓄能器 垂直绘制 一般符号 垂直绘制 气体隔离式 重锤式 弹簧式 8.4.2 辅助气瓶 垂直绘制 8.4.3 气罐 8.5动力源 动力源符号例见表9。 表9 编号 名称 符号 说明 8.5.1 液压源 一 一般符号 8.5.2 气压源 - 一般符号 8.5.3 电动机 ⊙= 8.5.4 原动机 = 电动机除外

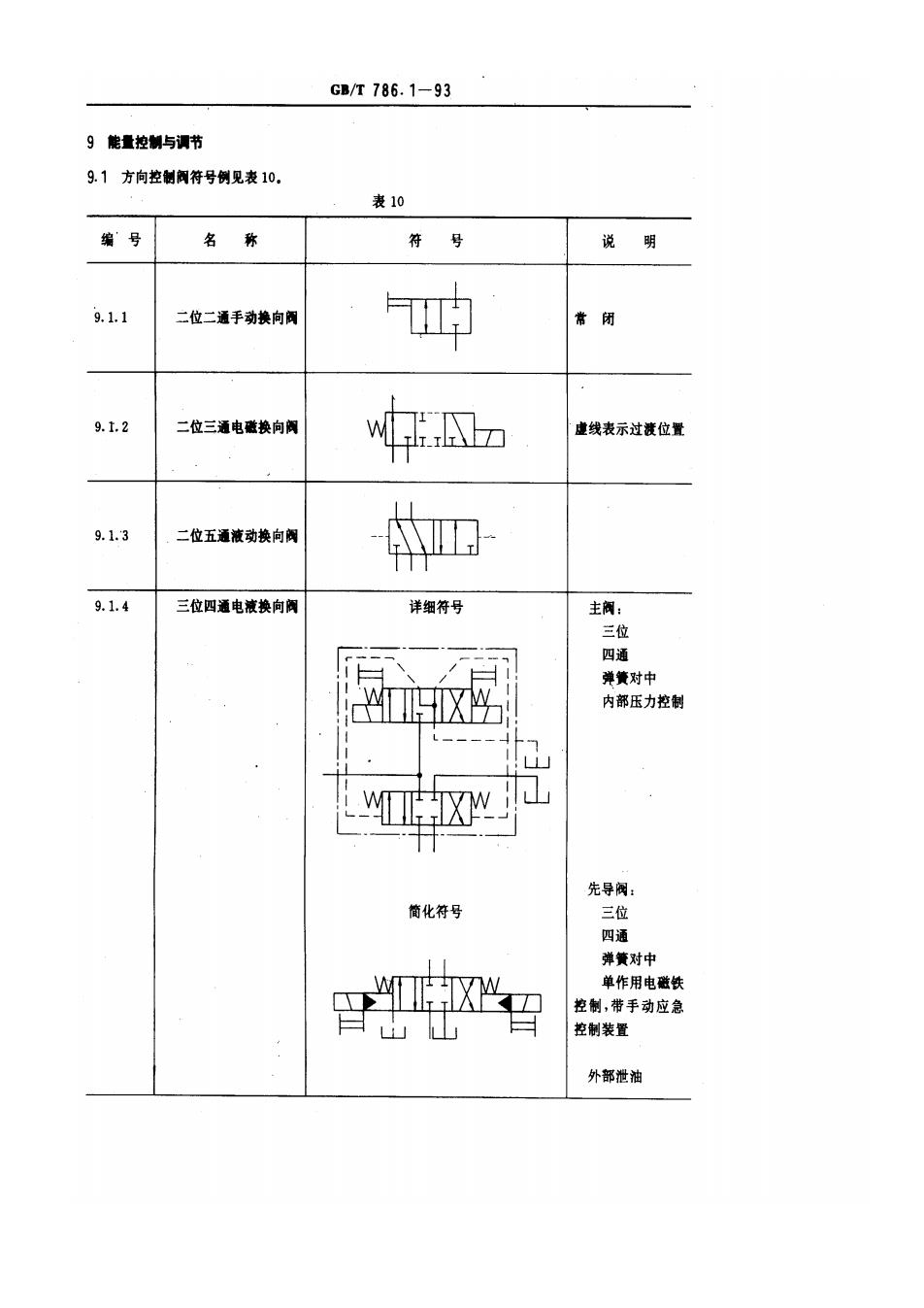

GB/T786.1-93 9能量控制与调节 9.1方向控制阀符号例见表10。 表10 编号 名称 符号 说 明 9.1.1 二位二通手动换向阀 常闭 9.1.2 二位三通电磁换向阀 风z 虚线表示过菠位置 9.1.3 二位五通液动换向阀 9.1.4 三位四通电液换向阀 详细符号 主阀： 三位 四通 弹簧对中 内部压力控制 先导阀： 简化符号 三位 四通 弹簧对中 单作用电磁铁 控制，带手动应急 控制装置 外部泄油
