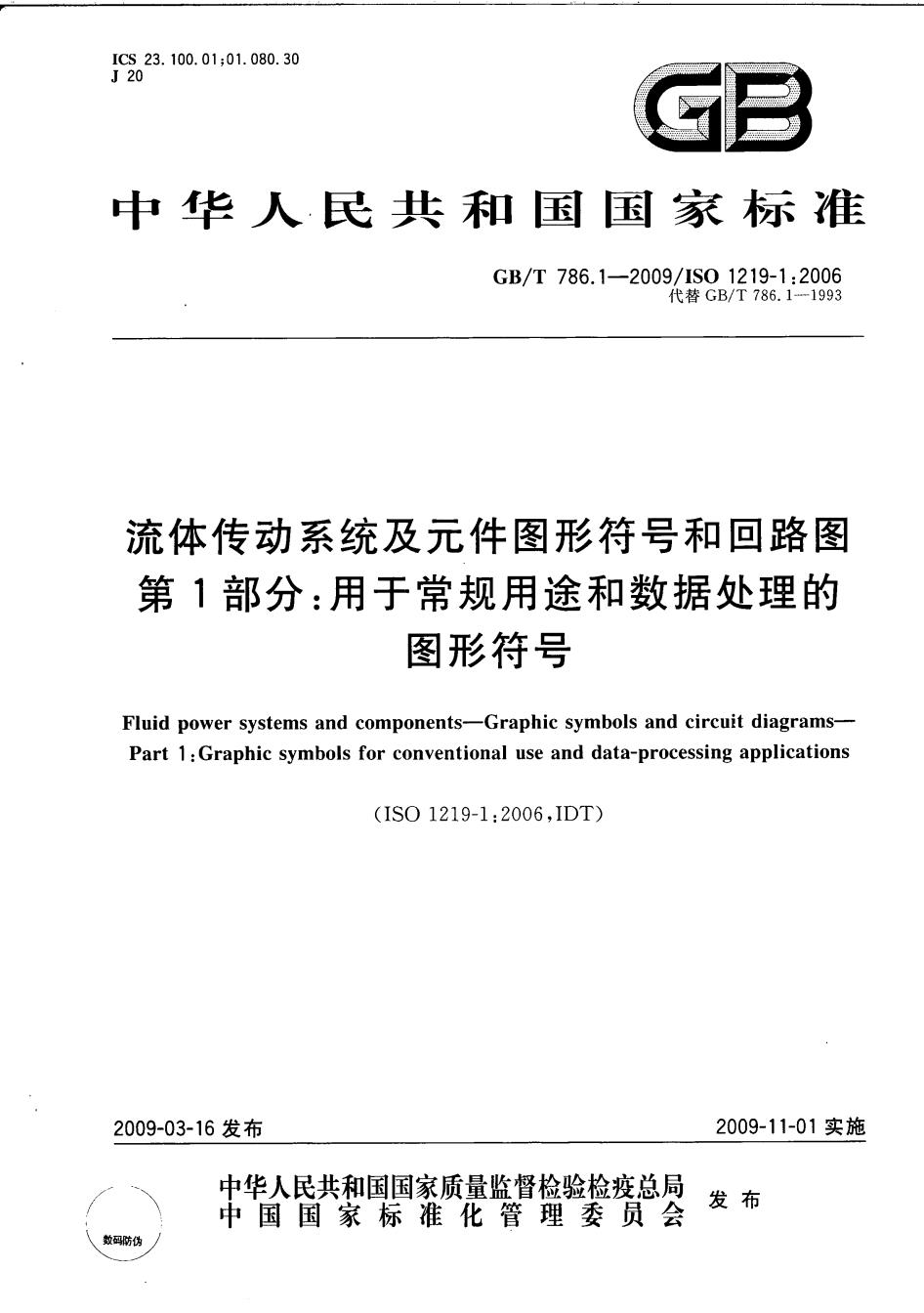

ICs23.100.01;01.080.30 J20 中华人民共和国国家标准 GB/T786.1-2009/1S01219-1:2006 代替GB/T786.1一1993 流体传动系统及元件图形符号和回路图 第1部分：用于常规用途和数据处理的 图形符号 Fluid power systems and components-Graphic symbols and circuit diagrams- Part 1:Graphic symbols for conventional use and data-processing applications (IS01219-1:2006,IDT) 2009-03-16发布 2009-11-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 数码防伪
GB/T786.1-2009/IS01219-1:2006 目 次 。 前言 44 I 1范围……1 2规范性引用文件 1 3术语和定义……… 1 4标注说明（引用GB/T786的本部分）…1 5总则… 6液压应用实例 2 6.1阀……………………………… …………………2 6.2泵和马达…… 31 6.3缸… 36 6.4附件… 39 7气动应用实例… 49 7.1阀… 49 7.2空气压缩机和马达…。 64 7.3缸… ……… 66 7.4附件… 70 8图形符号的基本要素…。 80 8.1线… 80 8.2连接和管接头… 80 8.3流路和方向指示… 82 8.4机械基本要索………… 85 8.5控制机构要紫… 95 8.6调节要素 … 101 8.7附件… 102 9应用规则…… 109 9.1常规符号 109 9.2阀………………………… *+……+…109 9.3二通盖板式插装阀 114 9.4泵和马达…………………………… ………………115 9.5缸… 116 9.6附件…*…………………………………… 117 附录A(资料性附录)CAD符号介绍… 120 参考文献…126
GB/T786.1-2009/IS01219-1:2006 前 言 GB/T786《流体传动系统及元件图形符号和回路图》分为两部分： —第1部分：用于常规用途和数据处理的图形符号； 一第2部分：回路图。 本部分为GB/T786的第1部分，等同采用IS01219-1:2006《流体传动系统和元件图形符号和 回路图第1部分：用于常规用途和数据处理应用的图形符号》（英文版）。 本部分等同翻译1S01219-1:2006。 为便于使用，本部分做了下列编辑性修改： 一一在“2规范性引用文件”中，以相应的国家标准代替国际标准。 —IS01219-1:2006的8.5.26条款号重复，在GB/T786.1中进行调整，顺延8.5.26~8.5.31 为8.5.26~8.5.32。 一对1S01219-1:2006的6.1.6.4和6.1.8.1的图进行了修正。 —对1S01219-1:2006的6.1.9.6的“≥0.7”，修正为“>0.7”。 本部分代替GB/T786.1一1993《液压气动图形符号》，与前版相比主要变化如下： 一标准名称更改为《流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处 理的图形符号》； 在“1范围”中，增加与GB/T20063《简图用图形符号》系列标准关系的说明； 在“3术语和定义”中，副除单独规定的“术语”，直接引用“GB/T17446确立的术语和定义”； —增加第4章“标注说明”； 第5章“总则”对本标准中所增加“注册号”给出应用说明； 一一所给出的图形符号的表格结构更简洁，序列划分更便于应用，并增加“注册号”列。 本部分的附录A为资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国液压气动标准化技术委员会(SAC/TC3)归口。 本部分起草单位：北京机械工业自动化研究所、北京航空航天大学、无锡气动技术研究所有限公司。 本部分主要起草人：赵曼琳、李运华、蔡茂林、刘新德、杨燧然、李企芳。 本部分所替代标准的历次版本发布情况为： —GB786-1965、GB786-1976、GB/T786.1-1993。 I
GB/T786.1-2009/1S01219-1:2006 流体传动系统及元件图形符号和回路图 第1部分：用于常规用途和数据处理的 图形符号 1范围 GB/T786的本部分建立了各种符号的基本要素，并制定了液压气动元件和回路图表中符号的设 计规则。 本部分内容是GB/T20063系列标准的综合应用。本部分中各类符号按照固定尺寸设计，以便于 直接应用在数据处理系统中，并生成各种变量。 2规范性引用文件 下列文件中的条款通过GB/T786的本部分的引用而成为本部分的条款。凡是菲川期的引用文 件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成 协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本 部分。 GB/T4457.4机械制图图样画法图线(GB/T4457.4一2002，IS0128-24:1999,MOD) GB/T16901.2图形符号表示规则产品技术文件用图形符号第2部分：图形符号（包 括基准符号库中的图形符号)的计算机电子文件格式规范及其交换要求(GB/T16901.2一 2000,eqv IEC81714-2:1998) GB/T17446流体传动系统及元件术语(GB/T17446-1998,idt IS05598:1985) GB/T17450技术制图图线(GB/T17450-1998,idt IS0128-20:1996) GB/T18594技术产品文件字体拉丁字母、数字和符号的CAD字体(GB/T18594一2001，idt IS03098-5:1997) GB/T18686技术制图CAD系统用图线的表示(GB/T18686一2002，idt1S0128-21:1997) GB/T20063(所有部分)简图用图形符号(GB/T20063-2006,IS014617:2002,IDT) IS081714-1产品技术文件用图形符号的设计第1部分：基本规则 3术语和定义 GB/T17446确立的术语和定义适用于本部分。 4标注说明（引用GB/T786的本部分） 决定遵守GB/T786的本部分时，在试验报告、样本和商务文件中采用以下说明：“图形符号符合 GB/T786.1一2009《流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处理的 图形符号》”。 5总则 5.1元件符号的创建采用本部分规定的基本形态的符号，并考虑为创建元件符号而给出的规则。 5.2大多数符号表示具有特定功能的元件或装置。部分符号表示功能或操作方法。 5.3符号一般不代表元件的实际结构
GB/T786.1-2009/IS01219-1:2006 5.4元件符号表示的是元件未受激励的状态（非工作状态）。对于没有明确定义未受激励状态（非工作 状态)的元件的符号，应按本部分中列出的符号创建的特定规则给出。 注：此规则适用于在GB/T786.2中给出的回路图。1” 5.5元件符号应给出所有的接口。 5.6符号应有全部油口、气口/连接口标识以及参数或组合装置所需的空间，这些参数包括压力、流量、 电气连接等。 5.7依据1S0817141,当创建图形符号时，可.以对基本形态符号进行水平翻转或旋转。 5.8符号按如本部分和1S081714-1中定义的初始状态来表示，在不改变它们含义的前提下可以将它 们水平翻转或90旋转。， 5.9如果一个符号用于表示具有两个或更多主要功能的流体传动元件，并且这些功能之间相互联系， 则这个符号应由实线外框包围标出（见8.1.1）。 注1：例如，方向控制阀控制机构的工作方式和过滤器堵塞指示不被认为是主要功能。 注2：GB/T786.1一1993中的标示线为点画线，改实线外框后更加明确。 5.10当两个或者更多元件集成为一个元件时，它们的符号应由点画线包围标出（见8.1.3）。 5.11本部分中的点线（非常短的虚线）用来表示邻近的基本要素或元件，在图形符号中不用。 5.12本部分中的图形符号按照GB/T20063、IS081714-1以及GB/T16901.2中的规则来绘制。 与GB/T20063一致的图形符号按模数尺寸M=2.5mm,线宽为0.25mm来绘制。为了缩小符号尺 寸，本部分的图形符号按模数尺寸M=2.0mm,线宽0.25mm来绘制。但是，对这两种模数尺寸，字 符大小都应为高2.5mm,线宽0.25mm。可以根据需要来改变图形符号的大小以用于元件标识或 样本。 5.13字母尺寸和油/气口标识字符的尺寸应按照GB/T18594,字体形状CB。 本部分中的每个图形符号按照GB/T20063赋有唯一的注册号。变量位于注册号之后，用V1、 V2、V3等表示。 对于GB/T20063中仍未规定的注册号，使用基本的注册号。在流体传动领域，基本形态符号的注 册号数字前用“F”来标识，应用规则的注册号数字前则由“RF”来标识。 符号的样品用“X”标识，范围X10000~X39999保留给流体传动技术领域。 6 液压应用实例 6.1阀 6.1.1控制机构 注册号 图形 描 述 6.1.1.1 X10010 带有分离把手和定位销 的控制机构 402V5 655V1 686V1 F041V1 1)GB/T786.2正在制定中
