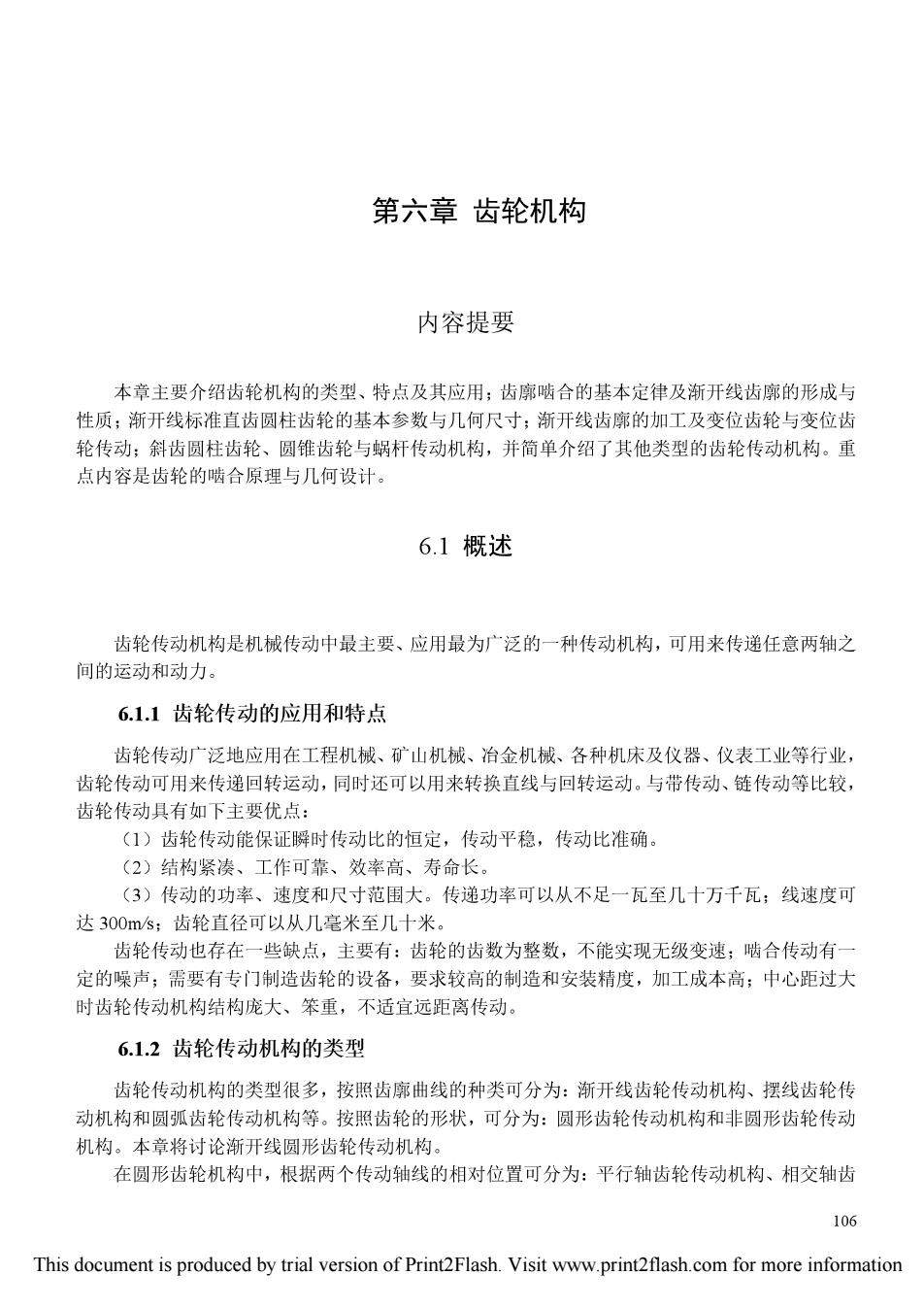

第六章齿轮机构 内容提要 本章主要介绍齿轮机构的类型、特点及其应用；齿廓啮合的基本定律及渐开线齿廓的形成与 性质；渐开线标准直齿圆柱齿轮的基本参数与几何尺寸；渐开线齿廓的加工及变位齿轮与变位齿 轮传动；斜齿圆柱齿轮、圆锥齿轮与蜗杆传动机构，并简单介绍了其他类型的齿轮传动机构。重 点内容是齿轮的啮合原理与几何设计。 6.1概述 齿轮传动机构是机械传动中最主要、应用最为广泛的一种传动机构，可用来传递任意两轴之 间的运动和动力。 6.1.1齿轮传动的应用和特点 齿轮传动广泛地应用在工程机械、矿山机械、治金机械、各种机床及仪器、仪表工业等行业， 齿轮传动可用来传递回转运动，同时还可以用来转换直线与回转运动。与带传动、链传动等比较， 齿轮传动具有如下主要优点： (1)齿轮传动能保证瞬时传动比的恒定，传动平稳，传动比准确。 (2)结构紧凑、工作可靠、效率高、寿命长。 (3)传动的功率、速度和尺寸范围大。传递功率可以从不足一瓦至几十万千瓦；线速度可 达300ms;齿轮直径可以从几毫米至几十米。 齿轮传动也存在一些缺点，主要有：齿轮的齿数为整数，不能实现无级变速；啮合传动有一 定的噪声；需要有专门制造齿轮的设备，要求较高的制造和安装精度，加工成本高；中心距过大 时齿轮传动机构结构庞大、笨重，不适宜远距离传动。 6.1.2齿轮传动机构的类型 齿轮传动机构的类型很多，按照齿廓曲线的种类可分为：渐开线齿轮传动机构、摆线齿轮传 动机构和圆弧齿轮传动机构等。按照齿轮的形状，可分为：圆形齿轮传动机构和非圆形齿轮传动 机构。本章将讨论渐开线圆形齿轮传动机构。 在圆形齿轮机构中，根据两个传动轴线的相对位置可分为：平行轴齿轮传动机构、相交轴齿 106 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information
This document is produced by trial version of Print2Flash. Visit www.print2flash.com for more information
轮传动机构和交错轴齿轮传动机构。 1.平行轴齿轮机构 两齿轮轴线相互平行的齿轮传动机构属于平面齿轮传动机构。常见的类型有直齿圆柱齿轮、 斜齿圆柱齿轮、人字齿轮传动和齿轮齿条传动。 l)直齿圆柱齿轮传动(spur gears) 直齿圆柱齿轮(spur gear)轮齿的方向与齿轮的轴线方向一致。当齿轮的轮齿在圆柱的外表 面上时称为外齿轮，如图6-1a中的两个齿轮和图6-1b中的小齿轮；当轮齿在圆柱内表面上时称 为内齿轮，如图6-1b中的大齿轮。图6-1a所示的两个外齿轮啮合称为外啮合，外啮合传动时， 两齿轮转动方向相反；图6-1b所示的两一个内齿轮与一个外齿轮啮合时称为内啮合，内啮合传 动时，两齿轮的转动方向相同。直齿圆柱齿轮只能用于相互平行的两轴之间的传动。 2)斜齿圆柱齿轮传动(helical gears) 斜齿圆柱齿轮的轮齿方向与其轴线方向倾斜一个角度，这个角度称为螺旋角(heliⅸangle)。 当两齿轮的螺旋角大小相同时，两齿轮轴线相互平行，称这种传动形式为斜齿轮传动。如图6-2 所示为外啮合斜齿圆柱齿轮传动（两齿轮螺旋角大小相同、方向相反）；如图6-2b所示为内啮 合斜齿轮传动（两齿轮螺旋角大小与方向均相同）。 (a)外啮合 (b)内啮合 (a)外啮合 (b)内啮合 图6-1直齿圆柱齿轮传动 图6-2斜齿圆柱齿轮传动 3)人字齿轮传动(herringbone gears) 如图6-3错误！未找到引用源。所示的这种齿轮轮齿的方向呈人字形，可以看成是由两个螺 旋角大小相等、旋向相反的斜齿轮对称组合而成，故称为人字齿轮传动。 4)齿轮齿条传动(pinion and rack drive) 当齿轮的齿数趋于无穷多时，外齿轮就演变成齿条(rack),如图6-4所示。啮合时，齿轮转 动，齿条直线移动。 107 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information
This document is produced by trial version of Print2Flash. Visit www.print2flash.com for more information
图6-3人字齿轮传动 图6-4齿轮齿条传动 2.相交轴齿轮传动机构 这种齿轮传动机构的两齿轮轴线相交于一点，轴线交角通常为90°，如图6-5所示的圆锥齿 轮传动(bevel gears)就属于这一种，其轮齿分布在圆锥表面上，有直齿（如图6-5a所示）、斜 齿（如图6-5b所示）和曲线齿（如图65c所示）等。直齿圆锥齿轮由于其结构简单，得到广泛 应用，本章将主要介绍直齿圆锥齿轮传动。 (a)直齿 (b)斜齿 (c)曲线齿 图6-5圆锥齿轮传动 3.交错轴齿轮传动机构 这种齿轮传动机构的两齿轮轴线在空间呈交错状，常见的类型有： l)螺旋齿轮传动机构（spiral gears) 如图6-6所示，当一对斜齿轮传动的轴线不平行而是交错状时，则称该传动为螺旋齿轮传 动。此时两斜齿轮螺旋角的大小和方向根据两交错轴的夹角确定。 2)蜗杆传动机构(worm and worm gears) 如图6-6b所示，蜗杆传动机构中两齿轮轴线的交错角通常为90°。蜗杆(wor)的齿数很 少（通常为1~6），其齿通常可绕圆柱一周以上，呈螺旋状。与蜗杆配对的齿轮称为蜗轮(worm gear). 3)准双曲面齿轮传动机构(hypoid gears) 如图6-6c所示，准双曲面齿轮的轮齿分布在一个近似双曲面体的表面上，它能实现两轴线 中心距较小的交错轴传动，但制造相对困难。 108 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information
This document is produced by trial version of Print2Flash. Visit www.print2flash.com for more information
(a)螺旋齿轮传动 (b)蜗杆传动 (c)准双曲面齿轮传动 图6-6交错轴齿轮传动 6.2齿廓啮合基本定律 齿轮传动是靠主动轮的齿廓依次推动从动轮的齿廓来实现的，齿廓曲线形状直接影响两齿轮 的瞬时传动比及轮齿的抗破坏能力，因此需要研究齿廓形状与齿轮机构传动之间的关系，即齿廓 啮合基本定律。 0所示为两齿廓啮合的情况，两齿廓在K点相切。过K点作两齿廓的公法线-n与两齿轮中 心连线OO2相交于P点。由瞬心的概念可知，P点为两齿轮的瞬心，即 yp1=Vp2=0,O,P=0,0,P 若将一对相互啮合齿轮的转速（或角速度）之比称为传动比，则齿轮1与齿轮2的传动比 42=h=4-0P (0-1) n2①2OP 图6-7中的P点称为两齿轮的啮合节点，简称节点(pitch point)。上式表明，一对齿轮在任 意位置啮合时的传动比，都与中心连线O,O,被节点P分成的两段长度成反比。这一规律称为齿 廓啮合的基本定律。 包=2 109 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information
This document is produced by trial version of Print2Flash. Visit www.print2flash.com for more information
图6-7齿廓啮合基本定律 如果一对相互啮合齿轮的齿廓在不同的位置上啮合时，其节点P的位置是变化的，则两齿 轮的传动比就是变化的；若节点P的位置是固定的，则两个齿轮的传动比就是恒定的。齿轮传 动的最基本的要求是在啮合的过程中传动比i保持恒定，满足这一要求的一对齿廓称为共轭齿廓。 理论上，只要给出两个齿轮的中心距、传动比和其中一个齿轮的齿廓曲线，就能求出组成一 对共轭齿廓的另一个齿轮的齿廓曲线。但考虑到设计、制造、安装和使用等因素，目前应用最多 的齿廓曲线是渐开线，其次是摆线，也有圆弧和抛物线等。 6.3渐开线齿廓 6.3.1渐开线的形成与性质 如错误！未找到引用源。所示，假想有一绳子缠绕在半径为，的圆周上，当从某一点A将 绳子拉离圆周表面时，其端点A的运动轨迹A即称为该圆周的渐开线。该圆称为渐开线的基圆， 直线BK为渐开线的发生线，角日x称为AK段渐开线的展角。 从渐开线的形成过程可知，渐开线具有以下性质： (I)发生线沿基圆滚过的长度BK等于基圆上被滚过的弧长AB,即BK=AB。 (2)渐开线上任意一点K的法线BK一定与其基圆相切。也就是说，切于基圆的直线必为 渐开线上某点的法线。 (3)发生线与基圆的切点B为渐开线在K点的曲率中心，而线段BK是渐开线在点K处的 曲率半径。渐开线越接近于基圆的部分，其曲率半径越小、曲率越大。渐开线起点A处的曲率 半径为零。 (4)渐开线的形状取决于基圆的大小。如图6-9所示，基圆越大，渐开线越平直；当基圆 半径趋于无穷大时，渐开线将变成一条直线，直线齿廓（如齿条）是渐开线齿廓的一种特例。 马 8 B. 图6-8渐开线形成与特点 图6-9基圆与渐开线形状的关系 110 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information
