GB/T786.1-93 续表3 编号 名称 符号 说 明 6.2 管路连接 口和接头 6.2.1 放气装置 6.2.1.1 连续放气 金 6.2.1.2 间断放气 亚 6.2.1.3 单向放气 本 6.2.2 排气口 6.2.2.1 不带连接措施 F 6.2.2.2 带连接措施 日9 6.2.3 快换接头 6.2.3.1 不带单向阀 ☒☑图 6.2.3.2 带单向阀 0可⊙@ 6.2.4 旋转接头 6.2.4.1 单通路 0 6.2.4.2 三通路 e 7控制机构和控制方法 机械控制件（或装置）和控制方法符号例见表4

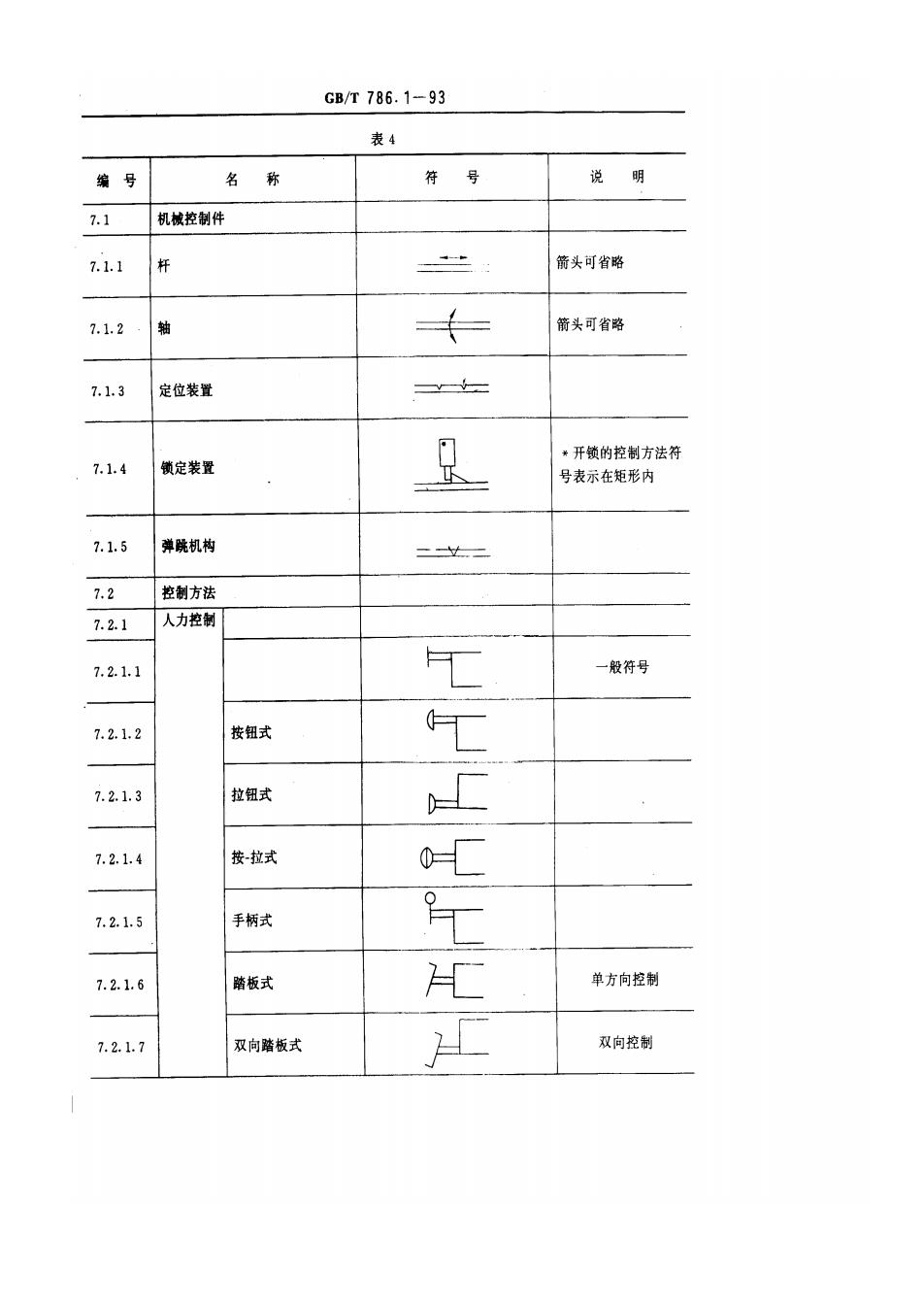

GB/T786.1-93 表4 编号 名称 符号 说明 7.1 机械控制件 7.1.1 杆 箭头可省略 7.1.2. 轴 箭头可省路 7.1.3 定位装置 = *开锁的控制方法符 7.1.4 锁定装置 号表示在矩形内 7.1.5 弹跳机构 一二 7.2 控制方法 7.2.1 人力控制 7.2.1.1 一般符号 7.2.1.2 按钮式 T 7.2.1.3 拉钮式 7.2.1.4 按拉式 0-C 7.2.1.5 手柄式 7.2.1.6 踏板式 C 单方向控制 7.2.1.7 双向踏板式 20 双向控制
GB/T786.1-93 续表4 编号 名称 符号 说明 7.2.2 机械控制 7.2.2.1 顶杆式 T 7.2.2.2 可变行程控制式 ℃ 7.2.2.3 弹簧控制式 wC 7.2.2.4 滚轮式 两个方向操纵 7.2.2.5 单向滚轮式 。 仅在一个方向上操 纵，箭头可省略 7.2.3 电气控制 直线运动 7.2.3.1 电气控制 装置 7.2.3.1.1 单作用电磁铁 电气、引线可省略，斜 线也可朝向右下方 7.2.3.1.2 双作用电磁铁 单作用可调电磁操纵 7.2.3.1.3 器（比例电磁铁、力矩 马达等) 双作用可调电磁操纵 7.2.3.1.4 器（力矩马达） 匚 旋转运动 7.2.3.2 电气控制 电动机 装置 ⊙ 7.2.4 压力控制 直接压力 7.2.4.1 控制 7.2.4.1.1 加压或卸压控制
GB/T786.1-93 续表4 编号 名 称 符号 说明 如有必要，可将面 7.2.4.1.2 差动控制 积比表示在相应的长 方形中 7.2.4.1.3 内部压力控制 控制通路在元件内部 7.2.4.1.4 外部压力控制 控制通路在元件外部 先导控制 7.2.4.2 (间接压 力控制) 加压控制 7.2.4.2.1 气压先导控制 内部压力控制 液压先导控制 外部压力控制 液压二级先导控制 C 内部压力控制 内部泄油 气压液压先导控 气压外部压力控制 制 液压内部压力控制 外部泄油 单作用电磁铁一次 电磁液压先导控 控制 制 液压外部压力控制 内部泄油 电磁气压先导控 单作用电磁铁一次 制 "C 控制 气压外部压力控制
GB/T786.1-93 续表4 编号 名 称 符号 说明 7.2.4.2.2卸压控制 液压先导控制 内部压力控制 内部泄油 内部压力控制 带遥控泄放口 电磁液压先导控 单作用电磁铁一次 制 控制 外部压力控制，外 部泄油 先导型压力控制阀 带压力调节弹簧， 外部泄油 带遥控泄放口 单作用比例 先导型比例电磁式 电磁操纵器 压力控制阀 内部泄油 7.2.5 反馈 7.2.5.1 外反馈 般符号 电位器，差动变压 电反愤 器等位置检测器 7.2.5.2 内反馈 机被反馈 随动阀仿形控制回 路 8能量转换和贮存 8.1泵和马达 泵和马达符号例见表5
