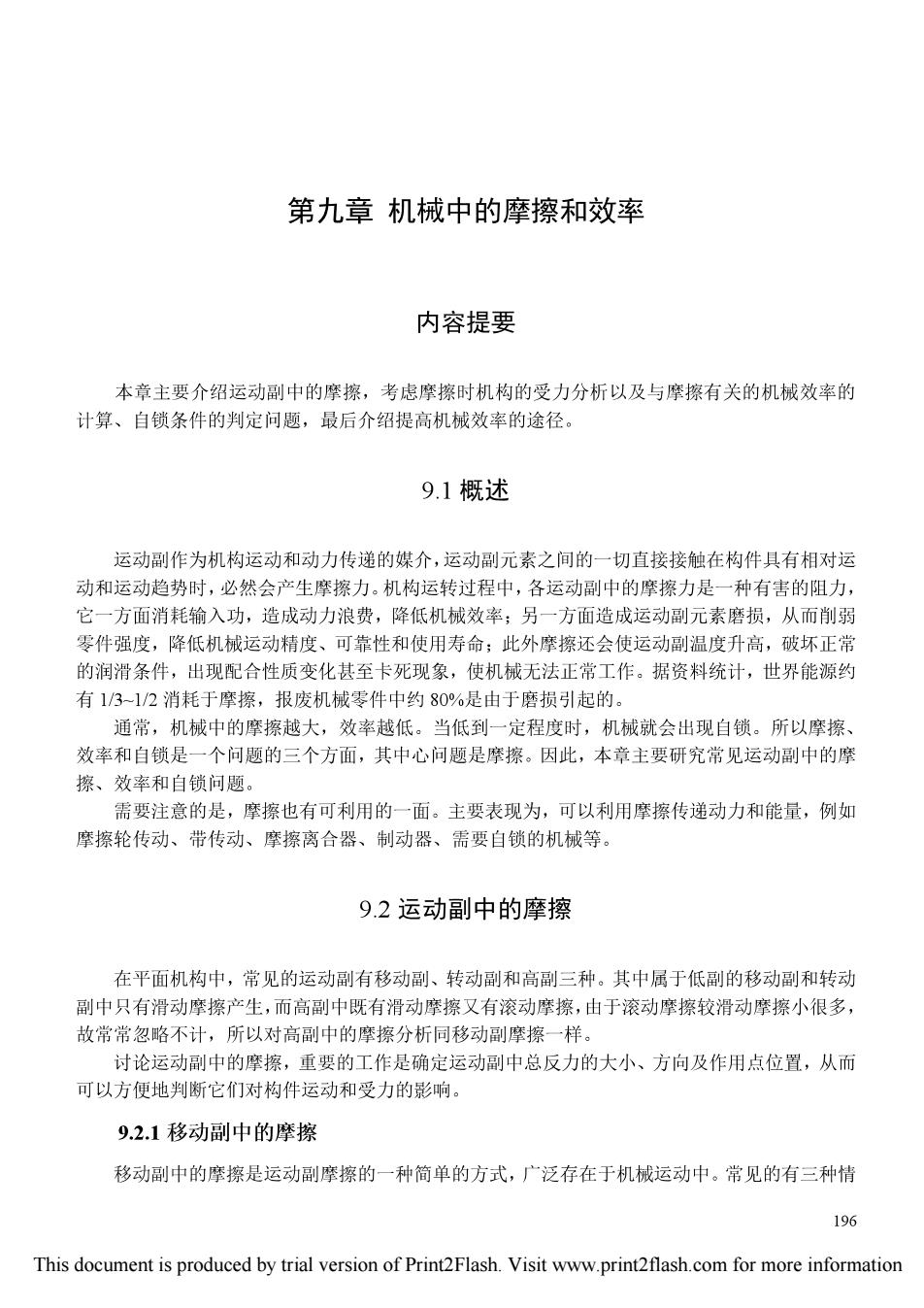

第九章机械中的摩擦和效率 内容提要 本章主要介绍运动副中的摩擦，考虑摩擦时机构的受力分析以及与摩擦有关的机械效率的 计算、自锁条件的判定问题，最后介绍提高机械效率的途径。 9.1概述 运动副作为机构运动和动力传递的媒介，运动副元素之间的一切直接接触在构件具有相对运 动和运动趋势时，必然会产生摩擦力。机构运转过程中，各运动副中的摩擦力是一种有害的阻力， 它一方面消耗输入功，造成动力浪费，降低机械效率；另一方面造成运动副元素磨损，从而削弱 零件强度，降低机械运动精度、可靠性和使用寿命：此外摩擦还会使运动副温度升高，破坏正常 的润滑条件，出现配合性质变化甚至卡死现象，使机械无法正常工作。据资料统计，世界能源约 有1/3~1/2消耗于摩擦，报废机械零件中约80%是由于磨损引起的。 通常，机械中的摩擦越大，效率越低。当低到一定程度时，机械就会出现自锁。所以摩擦、 效率和自锁是一个问题的三个方面，其中心问题是摩擦。因此，本章主要研究常见运动副中的摩 擦、效率和自锁问题。 需要注意的是，摩擦也有可利用的一面。主要表现为，可以利用摩擦传递动力和能量，例如 摩擦轮传动、带传动、摩擦离合器、制动器、需要自锁的机械等。 9.2运动副中的摩擦 在平面机构中，常见的运动副有移动副、转动副和高副三种。其中属于低副的移动副和转动 副中只有滑动摩擦产生，而高副中既有滑动摩擦又有滚动摩擦，由于滚动摩擦较滑动摩擦小很多， 故常常忽略不计，所以对高副中的摩擦分析同移动副摩擦一样。 讨论运动副中的摩擦，重要的工作是确定运动副中总反力的大小、方向及作用点位置，从而 可以方便地判断它们对构件运动和受力的影响。 9.2.1移动副中的摩擦 移动副中的摩擦是运动副摩擦的一种简单的方式，广泛存在于机械运动中。常见的有三种情 196 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information
This document is produced by trial version of Print2Flash. Visit www.print2flash.com for more information
况，即平面摩擦、斜面摩擦和槽面摩擦。 1.平面摩擦 如图9-1所示，滑块1与水平面2构成的移动副，滑块在铅 R21 2N21 垂载荷Q(包括自重)和水平驱动力F的作用下向右匀速运动。 平面2对滑块1产生的反力有法向反力N21和摩擦力F1,由库 仑定律可知F21=N21,式中f为摩擦系数(coefficient of friction), 可从机械设计手册中查取)，其方向与滑块1相对运动方向2相 反，如图所示。 法向反力N21与摩擦力F1的合力R21为平面2对滑块1的总 反力(total reaction)。总反力R21与法向反力N21之间的夹角p称 图9-1平面摩擦 为摩擦角(angle of friction)。 =arctan f (9-1) 由上述分析可知，总反力R2,的方向永远与相对运动y2的方向成90°+p的钝角，可利用这 一规律来确定移动副中总反力的方向。 2.斜面摩擦 如图9-2a所示，将滑块1置于倾角为x的斜面2上，其上作用有铅锤载荷Q。下面分析使 滑块1沿斜面2等速运动时所需水平力的大小。 1)滑块等速上升 当滑块1在水平力F作用下沿斜面2等速上升时，斜面2作用于滑块1的总反力为R2!(与 2的方向成90°+p的钝角)，根据滑块受力平衡的条件可得 F+O+R21=0 式中的只有F与R,的大小未知。可通过作力的三角形图（如图9-2b所示），求得水平驱动力F 的大小为 F=Otan(a+) (9-2) 2)滑块等速下滑 12 (a) (b) (a) (b) 197 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information
This document is produced by trial version of Print2Flash. Visit www.print2flash.com for more information
图9-2滑块等速上升 图9-3滑块等速下滑 如图9-3a所示，当滑块1在水平力F'作用下沿斜面2等速下滑时，斜面2作用于滑块1的 总反力为R1(与2的方向成90°+p的钝角)，根据滑块受力平衡的条件可得 F1+0+R21=0 式中只有F'与R21的大小未知。同理，通过作力的三角形图（如图9-3b所示），求得水平驱动力 F'的大小 F=O tan(a-) (9-3) 值得注意的是，当滑块1等速上滑时，力F为驱动力；而当滑块1下滑时，F'为阻抗力， 其作用是阻止滑块1加速下滑。如果把力F为驱动力的行程称为正行程；把力F'为阻抗力的行 程称为反行程。由式(9-2)和式(9-3)可知，当己经列出了正行程的关系式时，只需将摩擦角 的符号改变，便可以得到反行程的关系式。 3.槽面摩擦 如图9-4a所示，楔形滑块1放在夹角为20的槽面2上，在水平驱动力作用下，沿着槽面等 速滑动。Q为作用在滑块上的铅垂载荷，N21为槽面给滑块1的法向反力。根据楔形块1在铅垂 方向受力平衡，如图9-4b所示，可得 N2=e sin日 故摩擦力的大小为 Fa=N=f sin 若令 f f (9-4) sin 则 F=fO (9-5) 式中，f,称当量摩擦系数(equivalent coefficient of friction),相当于把楔形滑块视为平滑块时的 摩擦系数。与之对应的摩擦角A,=arctanf称为当量摩擦角(equivalent angle of friction)。 N1/2 2 /2 21/2 21/2 (a) (b) 198 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information
This document is produced by trial version of Print2Flash. Visit www.print2flash.com for more information
图9-4槽面摩擦 一般情况下日≤90°，所以f,>f,即楔形滑块比平面滑块的摩擦力大，因此常用楔形来增 大所需的摩擦力。V带传动、三角螺纹就是应用实例。需要指出的是，上述摩擦力的增大并不是 因为运动副元素材料间的摩擦系数发生了变化，而是因为运动副元素的几何结构形状发生了变化 致使正压力变大。 引入当量摩擦系数以后，在分析运动副中的滑动摩擦力时，不管运动副两元素的几何形状如 何，均可视为单一平面接触来计算其摩擦力，即只需按运动副元素几何形状的不同引入不同的当 量摩擦系数即可。 9.2.2螺旋副中的摩擦 如图9-5a所示，当螺杆1和螺母2的螺纹之间受轴向载荷Q时，拧动螺杆或螺母，螺旋面 之间将产生摩擦力。假设轴向载荷Q集中作用于螺纹中径d,上，而螺杆1的螺纹可以假想是由 一斜面卷绕在圆柱体上形成的，所以螺母和螺杆的相互作用可以简化为滑块和斜面的相互作用关 系，如图95b所示，这样就可以把空间问题转化为平面问题来研究。下面就矩形螺纹螺旋副中 的摩擦和三角形螺纹螺旋副中的摩擦进行讨论。 1.矩形螺纹螺旋副中的摩擦 22 212 的 21 2 1 刀d (a) (b) 图9-5矩形螺纹螺旋副中的摩擦 如图95所示的矩形螺旋副中，可得 tana = nd,nd2 式中，为螺纹在中径处的升角：z为螺纹的线数；P为螺距：1为螺纹的导程。 当拧紧螺母时，即逆着Q的方向等速向上运动时，相当于滑块1沿斜面2等速上升的过程， 故作用在螺纹中径d,上的圆周力F相当于作用于滑块上的水平力F F=O tan(a+) 故拧紧螺母时所需的力矩为 199 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information
This document is produced by trial version of Print2Flash. Visit www.print2flash.com for more information

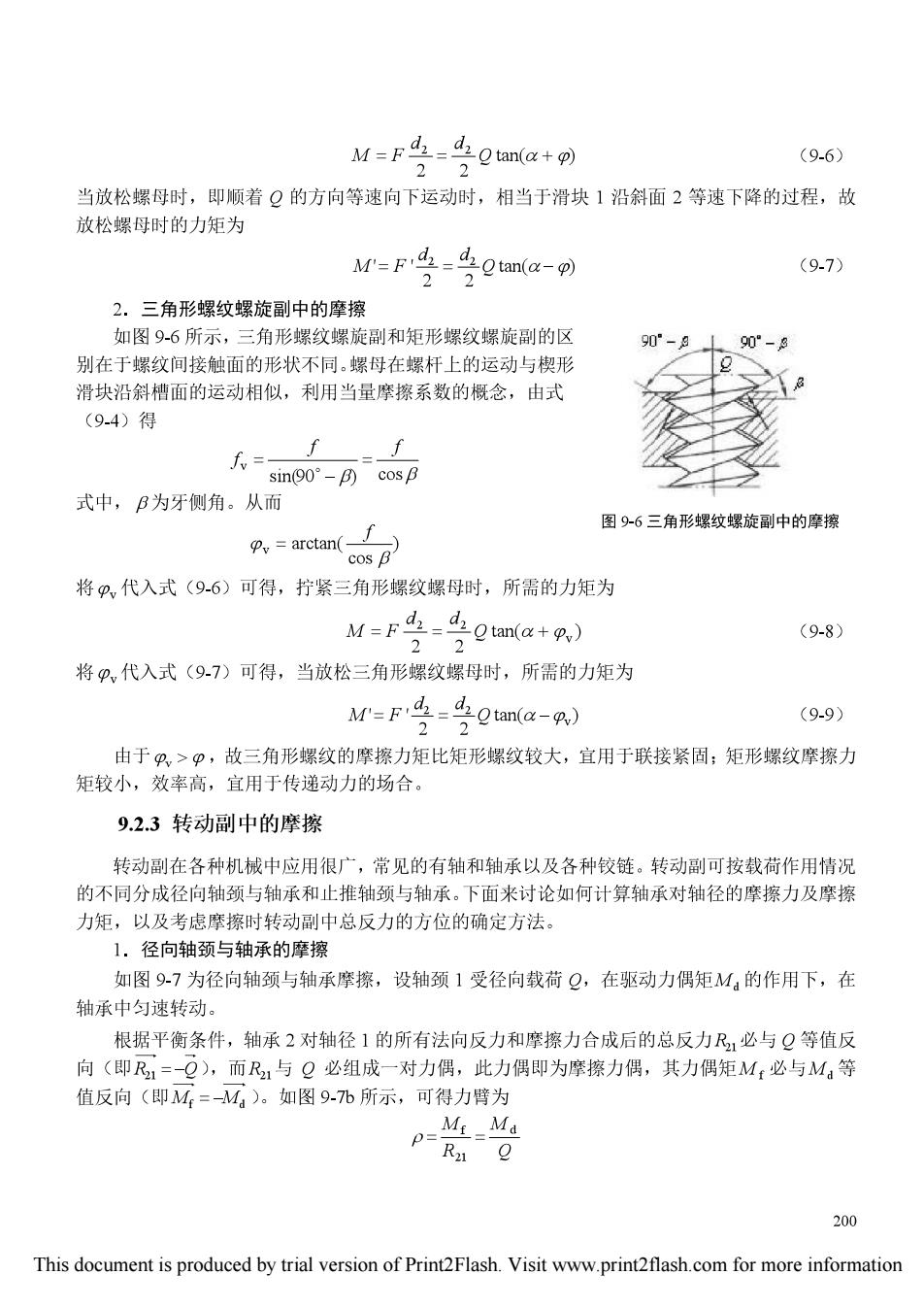

M=F4=dotan(+ (9.6) 22 当放松螺母时，即顺着Q的方向等速向下运动时，相当于滑块1沿斜面2等速下降的过程，故 放松螺母时的力矩为 M=Fd=dotan(a- (9.7) 22 2.三角形螺纹螺旋副中的摩擦 如图9-6所示，三角形螺纹螺旋副和矩形螺纹螺旋副的区 90°-3 90°-3 别在于螺纹间接触面的形状不同。螺母在螺杆上的运动与楔形 滑块沿斜槽面的运动相似，利用当量摩擦系数的概念，由式 (94)得 f fv sin90°-p)cosp 式中，B为牙侧角。从而 图9-6三角形螺纹螺旋副中的摩擦 9 arctan() CoS B 将p,代入式(9-6)可得，拧紧三角形螺纹螺母时，所需的力矩为 M=Fd=dOtan(a+) (9-8) 22 将P,代入式(97)可得，当放松三角形螺纹螺母时，所需的力矩为 M=F=dotan(a-) 2 (9-9) 2 由于？，>p,故三角形螺纹的摩擦力矩比矩形螺纹较大，宜用于联接紧固；矩形螺纹摩擦力 矩较小，效率高，宜用于传递动力的场合。 9.2.3转动副中的摩擦 转动副在各种机械中应用很广，常见的有轴和轴承以及各种铰链。转动副可按载荷作用情况 的不同分成径向轴颈与轴承和止推轴颈与轴承。下面来讨论如何计算轴承对轴径的摩擦力及摩擦 力矩，以及考虑摩擦时转动副中总反力的方位的确定方法。 1.径向轴颈与轴承的摩擦 如图9-7为径向轴颈与轴承摩擦，设轴颈1受径向载荷Q,在驱动力偶矩M:的作用下，在 轴承中匀速转动。 根据平衡条件，轴承2对轴径1的所有法向反力和摩擦力合成后的总反力R,必与Q等值反 向（即R1=Q),而R,与Q必组成一对力偶，此力偶即为摩擦力偶，其力偶矩M必与M:等 值反向（即M=-M:)。如图9-7b所示，可得力臂为 、Mf_Md 200 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information
