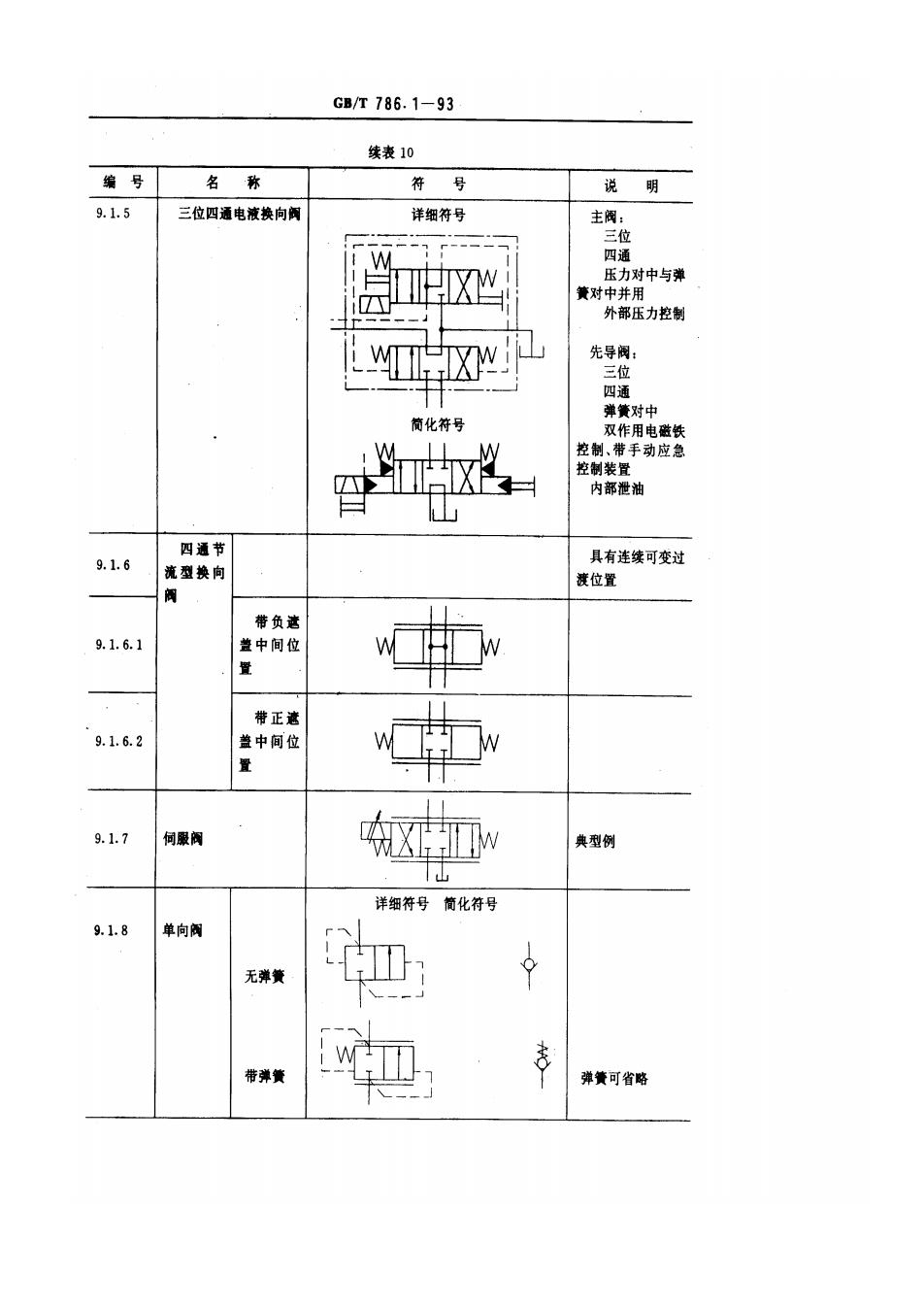

GB/T786.1-93 续表10 编号 名 称 符号 说 明 9.1.5 三位四通电液换向阀 详细符号 主阀： 三位 四通 压力对中与弹 簧对中并用 外部压力控制 先导阀： 三位 四通 弹簧对中 简化符号 双作用电磁铁 控制、带手动应急 控制装置 内部泄油 四通节 9.1.6 具有连续可变过 流型换向 渡位置 阀 带负这 9.1.6.1 普中间位 置 带正遮 9.1.6.2 盖中间位 置 w 9.1.7 伺最阀 Xw 典型例 详细符号简化符号 9.1.8 单向阀 无弹簧 带弹簧 弹资可省略

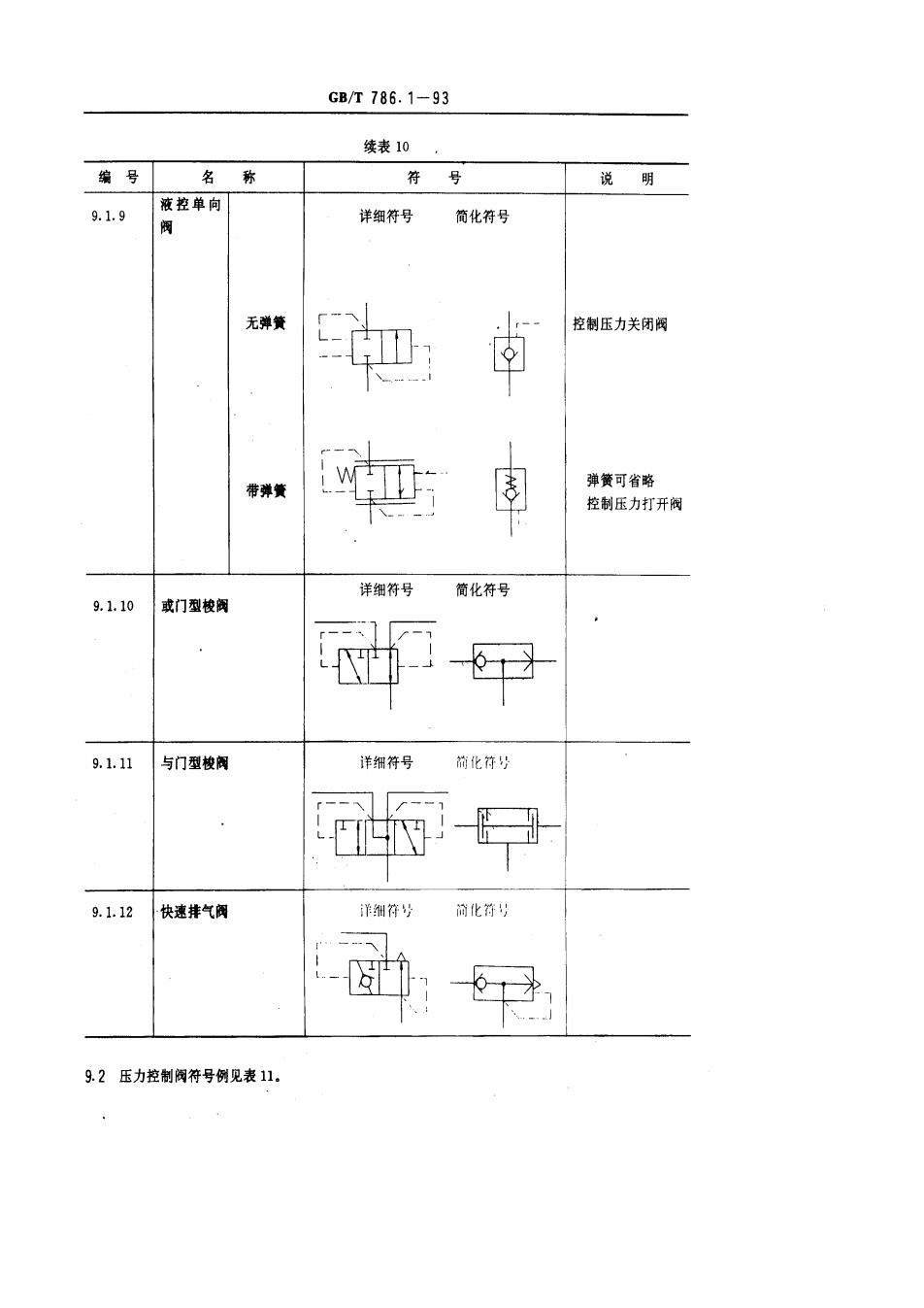

GB/T786.1-93 续表10 编号 名 称 符号 说明 液控单向 9.1.9 阀 详细符号 简化符号 无弹簧 控制压力关闭阀 带弹赁 弹簧可省路 控制压力打开阀 详细符号 简化符号 9.1.10 或门型梭阀 9.1.11 与门型梭阀 详细符号 简化符号 9.1.12 快速排气阀 详细符号 简化符号 9.2压力控制阀符号例见表11
