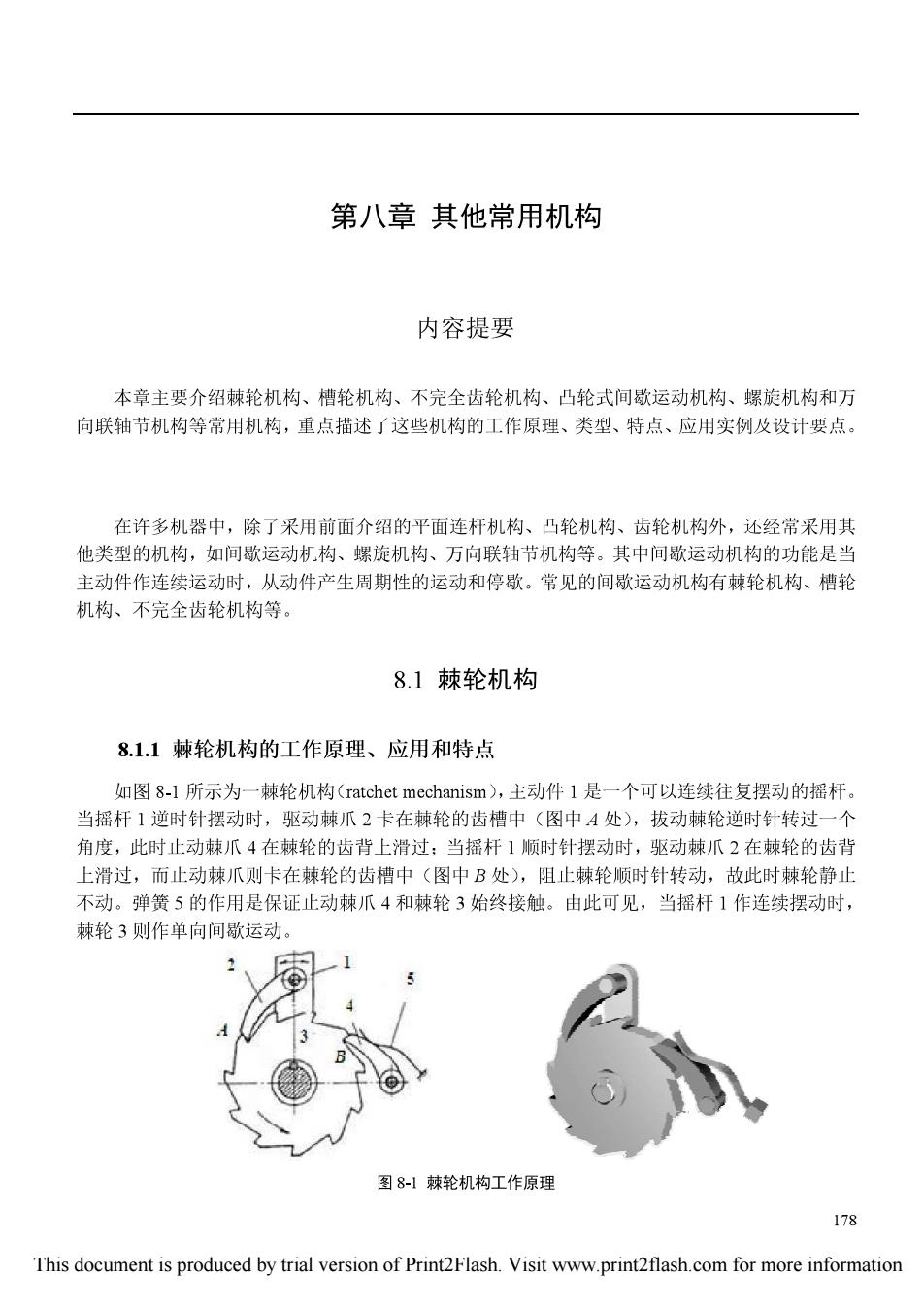

第八章其他常用机构 内容提要 本章主要介绍棘轮机构、槽轮机构、不完全齿轮机构、凸轮式间歇运动机构、螺旋机构和万 向联轴节机构等常用机构，重点描述了这些机构的工作原理、类型、特点、应用实例及设计要点。 在许多机器中，除了采用前面介绍的平面连杆机构、凸轮机构、齿轮机构外，还经常采用其 他类型的机构，如间歇运动机构、螺旋机构、万向联轴节机构等。其中间歇运动机构的功能是当 主动件作连续运动时，从动件产生周期性的运动和停歇。常见的间歇运动机构有棘轮机构、槽轮 机构、不完全齿轮机构等。 8.1棘轮机构 8.1.1棘轮机构的工作原理、应用和特点 如图8-l所示为一棘轮机构(ratchet mechanism),主动件1是一个可以连续往复摆动的摇杆。 当摇杆1逆时针摆动时，驱动棘爪2卡在棘轮的齿槽中（图中A处），拔动棘轮逆时针转过一个 角度，此时止动棘爪4在棘轮的齿背上滑过；当摇杆1顺时针摆动时，驱动棘爪2在棘轮的齿背 上滑过，而止动棘爪则卡在棘轮的齿槽中（图中B处），阻止棘轮顺时针转动，故此时棘轮静止 不动。弹簧5的作用是保证止动棘爪4和棘轮3始终接触。由此可见，当摇杆1作连续摆动时， 棘轮3则作单向间歇运动。 图8-1棘轮机构工作原理 178 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information
This document is produced by trial version of Print2Flash. Visit www.print2flash.com for more information

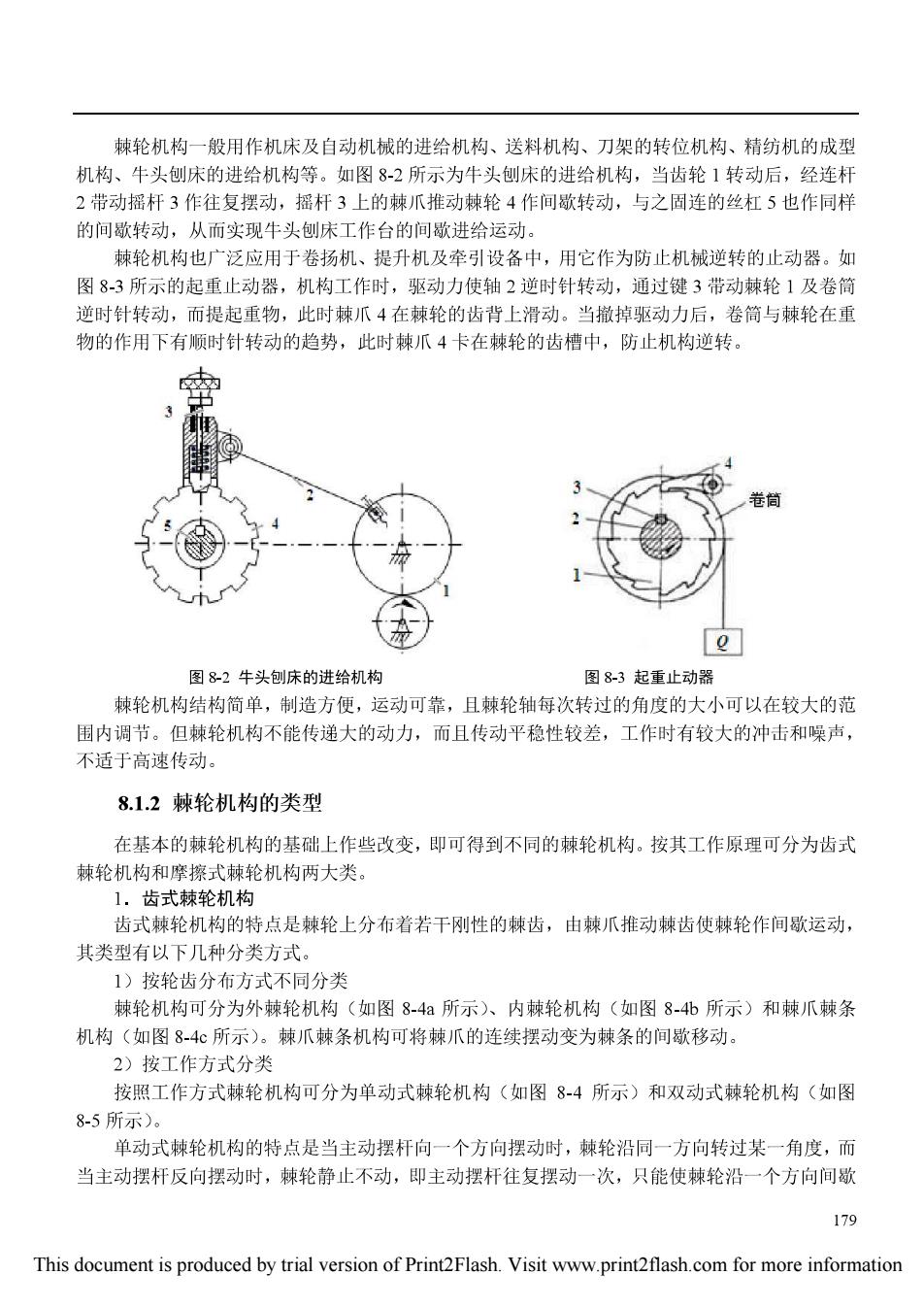

棘轮机构一般用作机床及自动机械的进给机构、送料机构、刀架的转位机构、精纺机的成型 机构、牛头刨床的进给机构等。如图8-2所示为牛头刨床的进给机构，当齿轮1转动后，经连杆 2带动摇杆3作往复摆动，摇杆3上的棘爪推动棘轮4作间歇转动，与之固连的丝杠5也作同样 的间歇转动，从而实现牛头刨床工作台的间歇进给运动。 棘轮机构也广泛应用于卷扬机、提升机及牵引设备中，用它作为防止机械逆转的止动器。如 图83所示的起重止动器，机构工作时，驱动力使轴2逆时针转动，通过键3带动棘轮1及卷筒 逆时针转动，而提起重物，此时棘爪4在棘轮的齿背上滑动。当撤掉驱动力后，卷筒与棘轮在重 物的作用下有顺时针转动的趋势，此时棘爪4卡在棘轮的齿槽中，防止机构逆转。 卷筒 图8-2牛头刨床的进给机构 图8-3起重止动器 棘轮机构结构简单，制造方便，运动可靠，且棘轮轴每次转过的角度的大小可以在较大的范 围内调节。但棘轮机构不能传递大的动力，而且传动平稳性较差，工作时有较大的冲击和噪声， 不适于高速传动。 8.1.2棘轮机构的类型 在基本的棘轮机构的基础上作些改变，即可得到不同的棘轮机构。按其工作原理可分为齿式 棘轮机构和摩擦式棘轮机构两大类。 1.齿式棘轮机构 齿式棘轮机构的特点是棘轮上分布着若干刚性的棘齿，由棘爪推动棘齿使棘轮作间歇运动， 其类型有以下几种分类方式： 1)按轮齿分布方式不同分类 棘轮机构可分为外棘轮机构（如图8-4a所示）、内棘轮机构（如图8-46所示）和棘爪棘条 机构（如图8-4c所示）。棘爪棘条机构可将棘爪的连续摆动变为棘条的间歇移动。 2)按工作方式分类 按照工作方式棘轮机构可分为单动式棘轮机构（如图8-4所示）和双动式棘轮机构（如图 8-5所示)。 单动式棘轮机构的特点是当主动摆杆向一个方向摆动时，棘轮沿同一方向转过某一角度，而 当主动摆杆反向摆动时，棘轮静止不动，即主动摆杆往复摆动一次，只能使棘轮沿一个方向间歇 179 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information
This document is produced by trial version of Print2Flash. Visit www.print2flash.com for more information

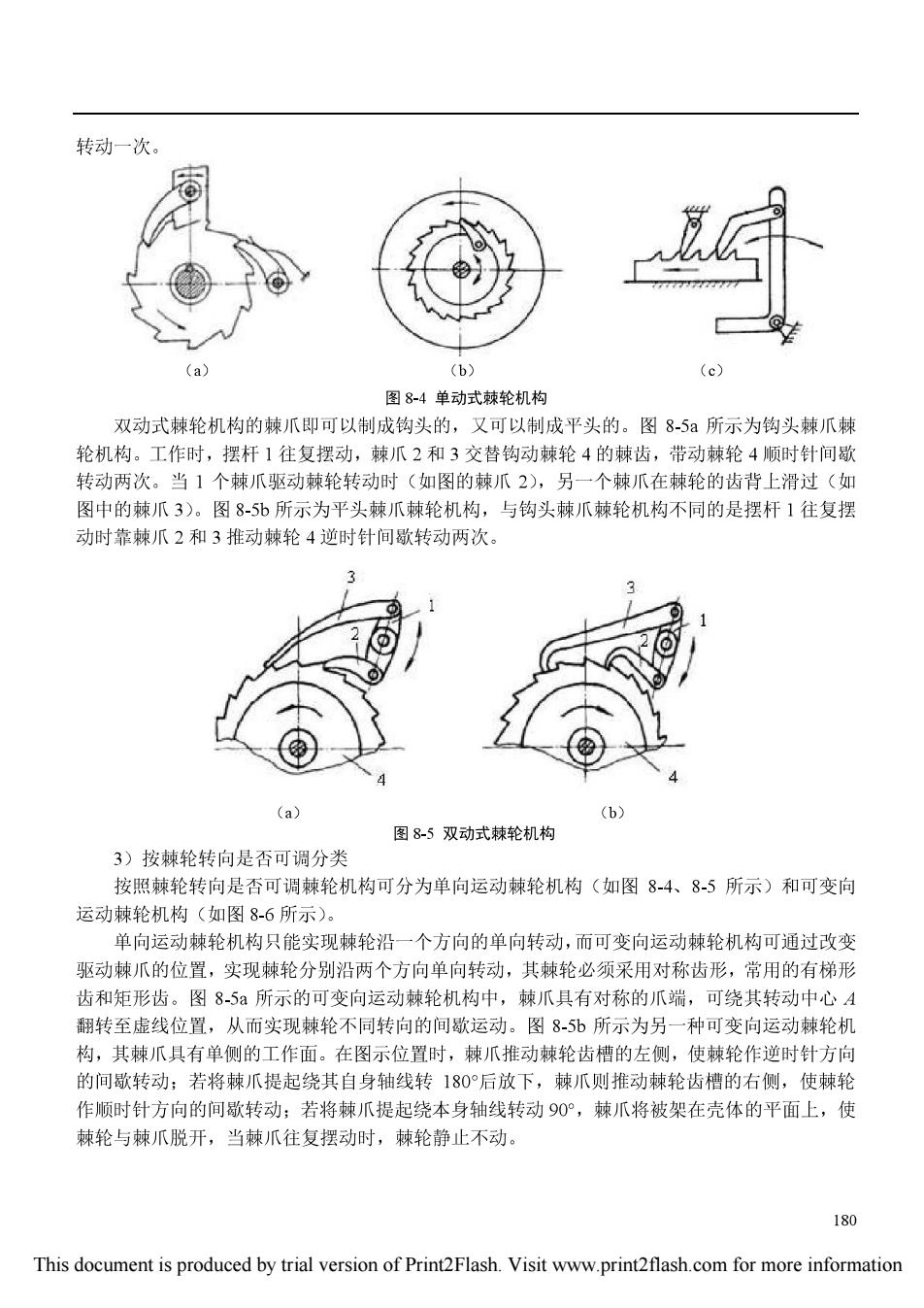

转动一次。 (a) (b) (c) 图8-4单动式棘轮机构 双动式棘轮机构的棘爪即可以制成钩头的，又可以制成平头的。图85a所示为钩头棘爪棘 轮机构。工作时，摆杆1往复摆动，棘爪2和3交替钩动棘轮4的棘齿，带动棘轮4顺时针间歇 转动两次。当1个棘爪驱动棘轮转动时（如图的棘爪2），另一个棘爪在棘轮的齿背上滑过（如 图中的棘爪3)。图8-5b所示为平头棘爪棘轮机构，与钩头棘爪棘轮机构不同的是摆杆1往复摆 动时靠棘爪2和3推动棘轮4逆时针间歇转动两次。 (a) (b 图8-5双动式棘轮机构 3)按棘轮转向是否可调分类 按照棘轮转向是否可调棘轮机构可分为单向运动棘轮机构（如图8-4、8-5所示）和可变向 运动棘轮机构（如图8-6所示）。 单向运动棘轮机构只能实现棘轮沿一个方向的单向转动，而可变向运动棘轮机构可通过改变 驱动棘爪的位置，实现棘轮分别沿两个方向单向转动，其棘轮必须采用对称齿形，常用的有梯形 齿和矩形齿。图8-5所示的可变向运动棘轮机构中，棘爪具有对称的爪端，可绕其转动中心A 翻转至虚线位置，从而实现棘轮不同转向的间歇运动。图8-5b所示为另一种可变向运动棘轮机 构，其棘爪具有单侧的工作面。在图示位置时，棘爪推动棘轮齿槽的左侧，使棘轮作逆时针方向 的间歇转动；若将棘爪提起绕其自身轴线转180°后放下，棘爪则推动棘轮齿槽的右侧，使棘轮 作顺时针方向的间歇转动；若将棘爪提起绕本身轴线转动90°，棘爪将被架在壳体的平面上，使 棘轮与棘爪脱开，当棘爪往复摆动时，棘轮静止不动。 180 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information
This document is produced by trial version of Print2Flash. Visit www.print2flash.com for more information
(a) (b) 图8-6可变向运动棘轮机构 2.摩擦式棘轮机构 齿式棘轮机构中棘轮转角可在较大范围内调节，但是只能进行有级调整，其大小为一个棘齿 所对中心角的整数倍。如果需要无级调整棘轮的转角，则可采用摩擦式棘轮机构（如图8-7所示）， 其传动过程与齿式棘轮机构相似，用楔块代替齿式棘轮机构的棘爪，用没有棘齿的摩擦轮代替棘 轮。 (a)楔块外接摩擦式 (b)楔块内接摩擦式 (c)滚子内接摩擦式 图8-7摩擦式棘轮机构 8.1.3棘轮机构的设计要点 棘轮机构的设计主要应考虑：棘轮齿形的选择、模数齿数的确定、齿面倾斜角的确定、行程 和动停比的调节方法。现以齿式棘轮机构为例，说明其设计方法。 1.棘轮齿形的选择 如图8-8所示为棘轮常用齿形。图8-8所示的不对称梯形棘轮齿形主要用于承受载荷较大 的单向式棘轮；当棘轮机构承受的载荷较小时，可采用图8-8b所示的不对称三角形齿形或图8-8c 所示的圆弧形齿形；图8-8d所示的对称梯形齿形和图8-8e所示的对称矩形齿形用于双向式棘轮 机构。 2.棘轮模数m、齿数z的确定 与齿轮相同，棘轮轮齿的有关尺寸也用模数m作为计算的基本参数，但棘轮的标准模数要 按棘轮的顶圆直径d,来计算，即 d,=mz (8-1) 181 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information
This document is produced by trial version of Print2Flash. Visit www.print2flash.com for more information
为了方便设计和制造，应使齿顶圆直径d,为整数，模数m应标准化。常用的模数m(单位 为mm)值有1、1.25、1.5、2、2.5、3、4、5、6、8、10等。 棘轮齿数？一般由棘轮机构的使用条件和运动要求选定。对于一般进给和分度所用的棘轮机 构，可根据所要求的棘轮最小转角日m来确定棘轮的齿数，即z≥2π/日m,一般取z=8~30, 然后选定模数，确定棘轮的齿顶圆直径d,。 (d) 图8-8棘轮齿形 3.棘轮齿面偏斜角的确定 如图8-9所示为棘爪与棘轮齿尖A点接触时棘爪受力分析图。为了使在传递相同转矩时棘爪 受力最小，棘爪转动中心O,与棘轮齿尖A的连线O,A(设长度为L)应垂直于过棘轮齿尖A的 向径O,A。棘轮的轮齿工作面与齿尖向径间的夹角：为齿面偏斜角，其作用是使棘爪受力时能 自动滑向棘轮齿根面，保证棘轮机构可靠工作。棘爪进入棘轮齿槽时，棘轮对棘爪的作用力有正 压力P和摩擦力F。 图8-9棘爪受力分析 为了使棘爪能顺利进入棘轮齿槽，应使正压力P对棘爪转动中心O2产生的力矩大于摩擦力 182 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information
