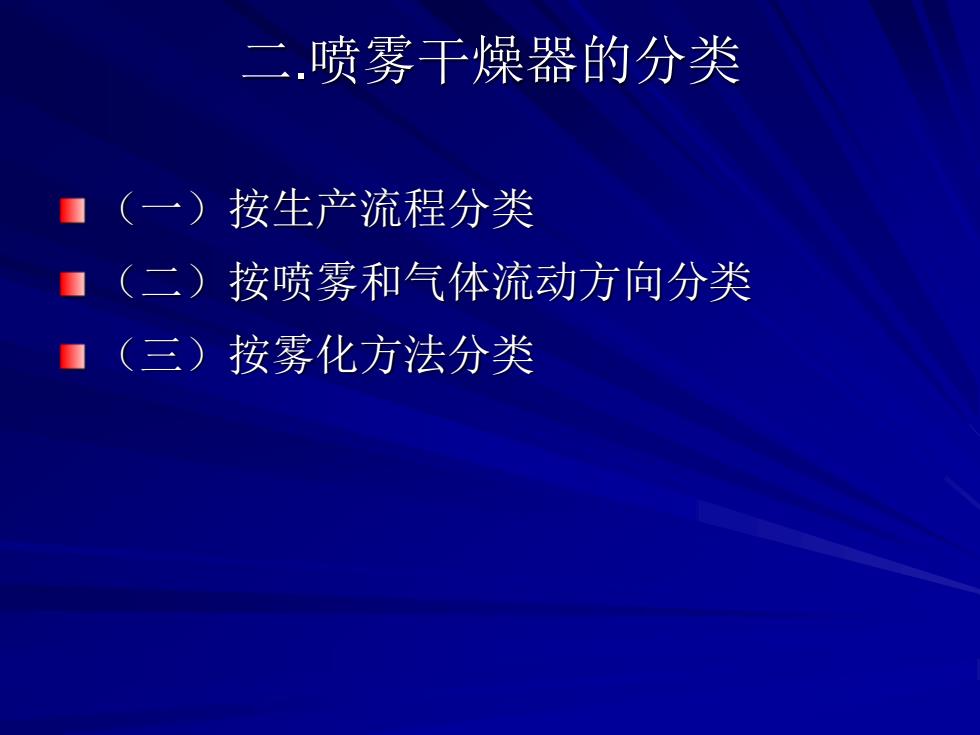

二.喷雾干燥器的分类 （一）按生产流程分类 （二）按喷雾和气体流动方向分类 （三）按雾化方法分类
二.喷雾干燥器的分类 （一）按生产流程分类 （二）按喷雾和气体流动方向分类 （三）按雾化方法分类

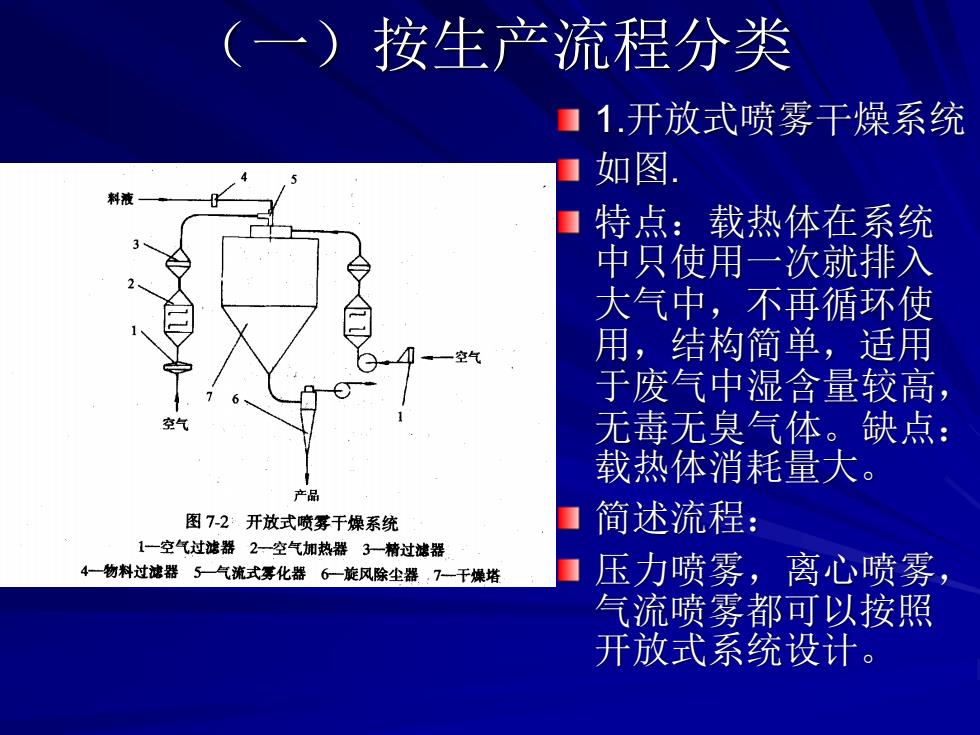

（一）按生产流程分类 1.开放式喷雾干燥系统 如图. 特点：载热体在系统 中只使用一次就排入 大气中，不再循环使 用，结构简单，适用 于废气中湿含量较高， 无毒无臭气体。缺点： 载热体消耗量大。 简述流程： 压力喷雾，离心喷雾， 气流喷雾都可以按照 开放式系统设计
（一）按生产流程分类 1.开放式喷雾干燥系统 如图. 特点：载热体在系统 中只使用一次就排入 大气中，不再循环使 用，结构简单，适用 于废气中湿含量较高， 无毒无臭气体。缺点： 载热体消耗量大。 简述流程： 压力喷雾，离心喷雾， 气流喷雾都可以按照 开放式系统设计

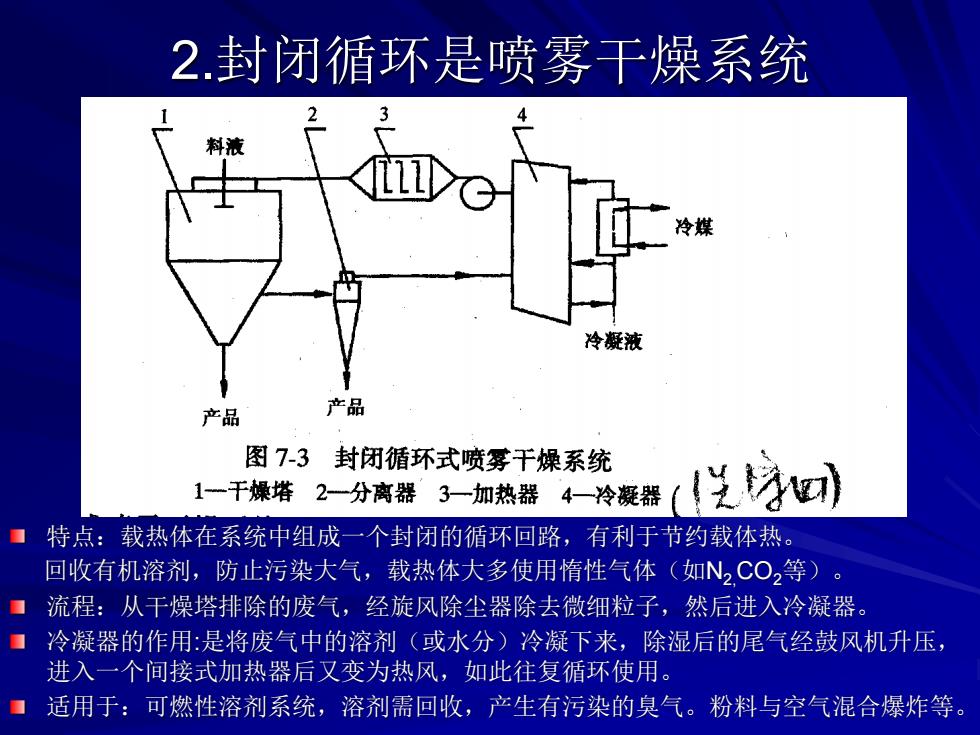

2.封闭循环是喷雾干燥系统 特点：载热体在系统中组成一个封闭的循环回路，有利于节约载体热。 回收有机溶剂，防止污染大气，载热体大多使用惰性气体（如N2,CO2等）。 流程：从干燥塔排除的废气，经旋风除尘器除去微细粒子，然后进入冷凝器。 冷凝器的作用:是将废气中的溶剂（或水分）冷凝下来，除湿后的尾气经鼓风机升压， 进入一个间接式加热器后又变为热风，如此往复循环使用。 适用于：可燃性溶剂系统，溶剂需回收，产生有污染的臭气。粉料与空气混合爆炸等
2.封闭循环是喷雾干燥系统 特点：载热体在系统中组成一个封闭的循环回路，有利于节约载体热。 回收有机溶剂，防止污染大气，载热体大多使用惰性气体（如N2,CO2等）。 流程：从干燥塔排除的废气，经旋风除尘器除去微细粒子，然后进入冷凝器。 冷凝器的作用:是将废气中的溶剂（或水分）冷凝下来，除湿后的尾气经鼓风机升压， 进入一个间接式加热器后又变为热风，如此往复循环使用。 适用于：可燃性溶剂系统，溶剂需回收，产生有污染的臭气。粉料与空气混合爆炸等
特点：载热体在系统中组成一个封闭的循环回路， 有利于节约载体热。 回收有机溶剂，防止污染大气，载热体大多使用 惰性气体（如N2,CO2等）。 流程：从干燥塔排除的废气，经旋风除尘器除去 微细粒子，然后进入冷凝器。 冷凝器的作用:是将废气中的溶剂（或水分）冷凝 下来，除湿后的尾气经鼓风机升压，进入一个间 接式加热器后又变为热风，如此往复循环使用。 适用于：可燃性溶剂系统，溶剂需回收，产生有 污染的臭气。粉料与空气混合爆炸等
特点：载热体在系统中组成一个封闭的循环回路， 有利于节约载体热。 回收有机溶剂，防止污染大气，载热体大多使用 惰性气体（如N2,CO2等）。 流程：从干燥塔排除的废气，经旋风除尘器除去 微细粒子，然后进入冷凝器。 冷凝器的作用:是将废气中的溶剂（或水分）冷凝 下来，除湿后的尾气经鼓风机升压，进入一个间 接式加热器后又变为热风，如此往复循环使用。 适用于：可燃性溶剂系统，溶剂需回收，产生有 污染的臭气。粉料与空气混合爆炸等

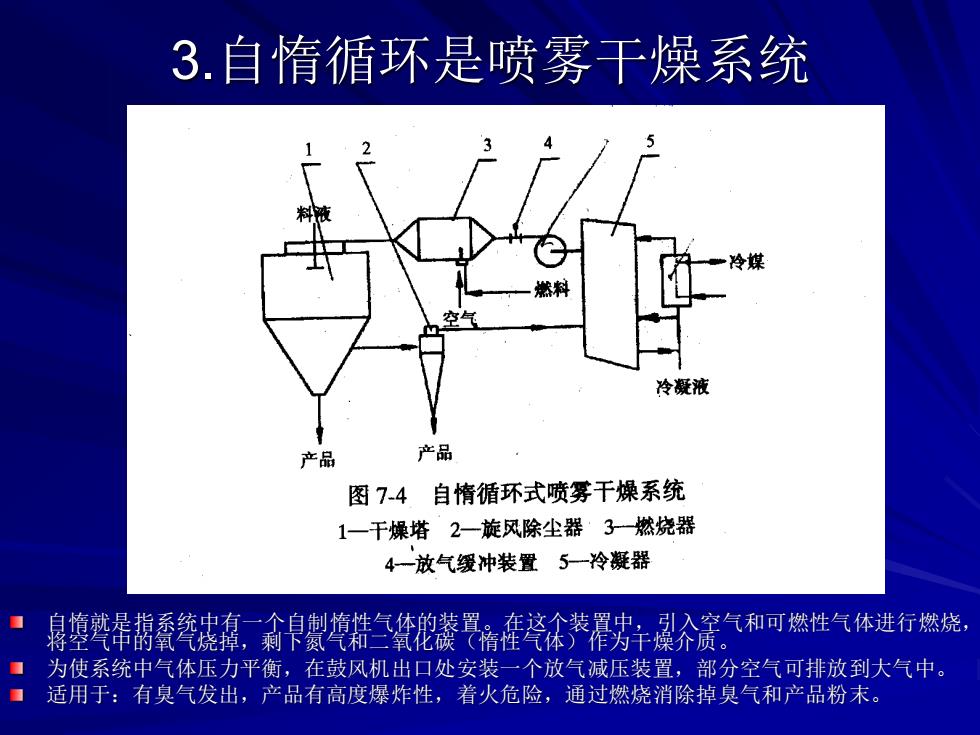

3.自惰循环是喷雾干燥系统 自惰就是指系统中有一个自制惰性气体的装置。在这个装置中，引入空气和可燃性气体进行燃烧， 将空气中的氧气烧掉，剩下氮气和二氧化碳（惰性气体）作为干燥介质。 为使系统中气体压力平衡，在鼓风机出口处安装一个放气减压装置，部分空气可排放到大气中。 适用于：有臭气发出，产品有高度爆炸性，着火危险，通过燃烧消除掉臭气和产品粉末
3.自惰循环是喷雾干燥系统 自惰就是指系统中有一个自制惰性气体的装置。在这个装置中，引入空气和可燃性气体进行燃烧， 将空气中的氧气烧掉，剩下氮气和二氧化碳（惰性气体）作为干燥介质。 为使系统中气体压力平衡，在鼓风机出口处安装一个放气减压装置，部分空气可排放到大气中。 适用于：有臭气发出，产品有高度爆炸性，着火危险，通过燃烧消除掉臭气和产品粉末
