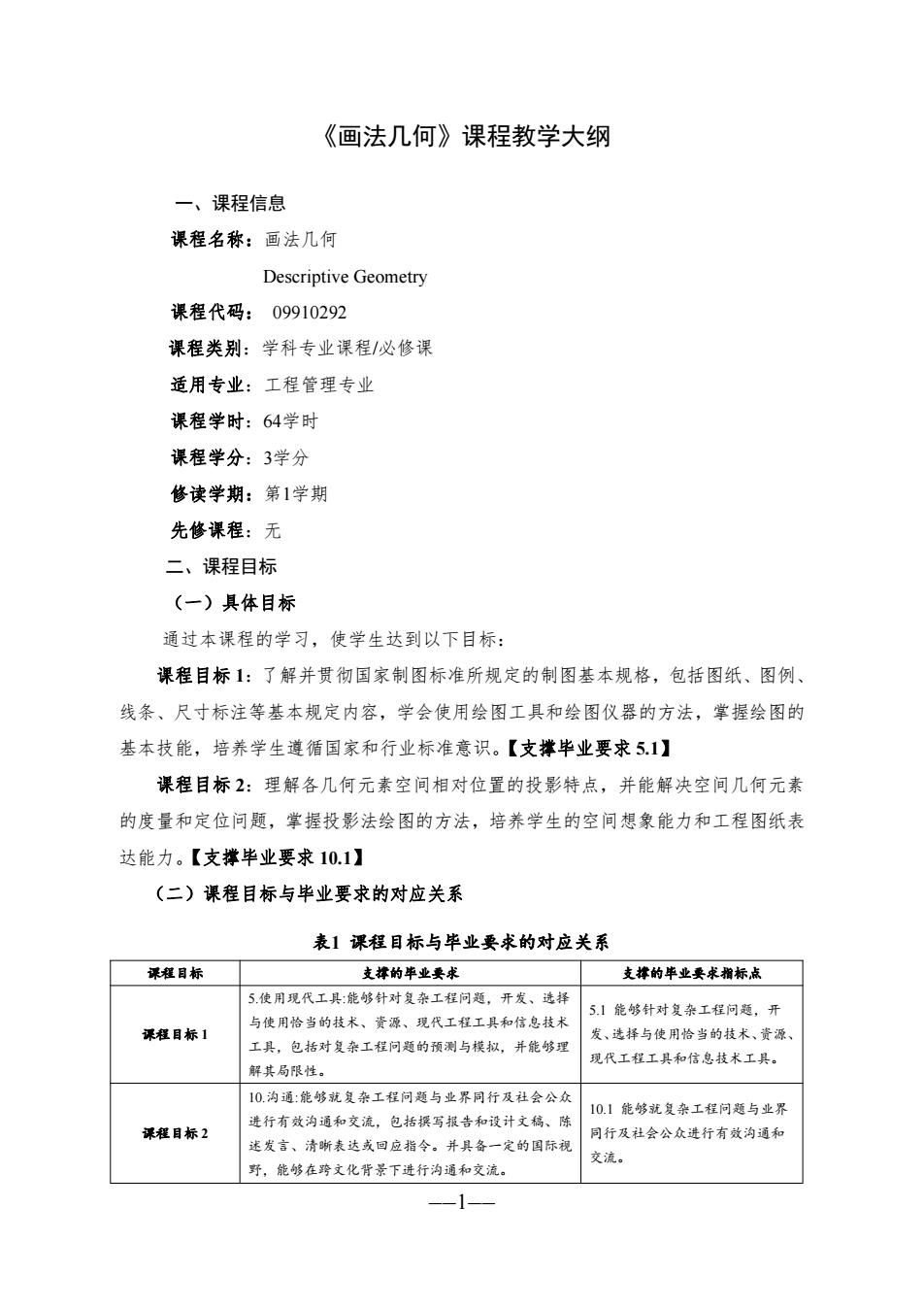

——1—— 《画法几何》课程教学大纲 一、课程信息 课程名称：画法几何 Descriptive Geometry 课程代码： 09910292 课程类别：学科专业课程/必修课 适用专业：工程管理专业 课程学时：64学时 课程学分：3学分 修读学期：第1学期 先修课程：无 二、课程目标 （一）具体目标 通过本课程的学习，使学生达到以下目标： 课程目标 1：了解并贯彻国家制图标准所规定的制图基本规格，包括图纸、图例、 线条、尺寸标注等基本规定内容，学会使用绘图工具和绘图仪器的方法，掌握绘图的 基本技能，培养学生遵循国家和行业标准意识。【支撑毕业要求 5.1】 课程目标 2：理解各几何元素空间相对位置的投影特点，并能解决空间几何元素 的度量和定位问题，掌握投影法绘图的方法，培养学生的空间想象能力和工程图纸表 达能力。【支撑毕业要求 10.1】 （二）课程目标与毕业要求的对应关系 表1 课程目标与毕业要求的对应关系 课程目标 支撑的毕业要求 支撑的毕业要求指标点 课程目标 1 5.使用现代工具:能够针对复杂工程问题，开发、选择 与使用恰当的技术、资源、现代工程工具和信息技术 工具，包括对复杂工程问题的预测与模拟，并能够理 解其局限性。 5.1 能够针对复杂工程问题，开 发、选择与使用恰当的技术、资源、 现代工程工具和信息技术工具。 课程目标 2 10.沟通:能够就复杂工程问题与业界同行及社会公众 进行有效沟通和交流，包括撰写报告和设计文稿、陈 述发言、清晰表达或回应指令。并具备一定的国际视 野，能够在跨文化背景下进行沟通和交流。 10.1 能够就复杂工程问题与业界 同行及社会公众进行有效沟通和 交流
三、课程内容 (一)课程内容与课程目标的关系 表2课程内容与课程目标的关系 课内容 教学方法 支的课程目标 学时安排 第一章纺论 讲授法、专题研讨 课往日标1、2 2 第二章制图基本知识 案例教学 课柱目标1、2 2 第三章授影的基本知 讲投法 课柱日标1、2 6 第回章点、直和平面 讲投法 课忙目标【、2 的投影 第五章平面立休 讲授法 课程日标1、2 18 第六章曲钱、白面和曲 面立休 例教学、讲投法 谋程目标1、2 18 合计 64学时 (二)具体内容 第1章绪论 【学习目标】 1.了解图样在工程中的作用： 2.了解本课程的学习方法： 3.了解制图基本规定，能够通过网络工具以及图书馆数据库查询制图相关规范。 【学习内容】 1.本课程的主要任务，课程的学习方法： 2.本课程的主要目的：培养学生绘图和读图能力和空间思维能力： 3.制图的发展历史以及在工程中的重要地位。 【学习重点】 1.本课程的主要任务，课程的学习方法； 第2章制图基本知识 【学习目标】 1.了解制图基本规定： 2.掌握几何作图的基本方法； 2
——2—— 三、课程内容 （一）课程内容与课程目标的关系 表2 课程内容与课程目标的关系 课程内容 教学方法 支撑的课程目标 学时安排 第一章 绪论 讲授法、专题研讨 课程目标 1、2 2 第二章 制图基本知识 案例教学 课程目标 1、2 2 第三章 投影的基本知 识 讲授法 课程目标 1、2 6 第四章 点、直线和平面 的投影 讲授法 课程目标 1、2 18 第五章 平面立体 讲授法 课程目标 1、2 18 第六章 曲线、曲面和曲 面立体 案例教学、讲授法 课程目标 1、2 18 合计 64 学时 （二）具体内容 第 1 章 绪论 【学习目标】 1.了解图样在工程中的作用； 2. 了解本课程的学习方法； 3. 了解制图基本规定,能够通过网络工具以及图书馆数据库查询制图相关规范。 【学习内容】 1. 本课程的主要任务，课程的学习方法； 2. 本课程的主要目的：培养学生绘图和读图能力和空间思维能力； 3. 制图的发展历史以及在工程中的重要地位。 【学习重点】 1. 本课程的主要任务，课程的学习方法； 第 2 章 制图基本知识 【学习目标】 1. 了解制图基本规定； 2. 掌握几何作图的基本方法；
3.掌握平面平面图形的尺寸标注方法。 【学习内容】 1.图纸幅面、线形、字体、尺寸标注的基本规定及绘制方法： 2.介绍手工绘图工具： 3.介绍几种常用的作图方法和平面图形的一般作图步骤。 【学习重点】 1.线形及线宽正确画法、工程字体书写、尺寸标注的正确方法： 【学习难点】 1.圆弧连接的方法和步骤、工程字体、尺寸标注的正确方法： 第3章投影的基本知识 【学习目标】 1.了解投影的概念、投影形成的基本要素： 2.熟悉投影图的应用范国，掌握基本投影面和投影轴： 3.掌握画投影图的基本口诀： 4.掌握筒单形体的投影图的绘制方法。 【学习内容】 1.投影及其特性： 2.投影图的形成，投影图的特性： 3.基本形体的投影： 4.组合体投影图的画法及读图方法。 【学习重点】 1.三面投影图的投影规律： 2.水平投影图和侧面投影图间的度量关系及定位关系： 3.组合体中的“线段”投彩。 【学习难点】 1.运用“线面分析”法，读平面投影图： 2.根据两面投影图补绘第三面投影图。 第4章点、直线和平面的投影 【学习目标】 -3
——3—— 3. 掌握平面平面图形的尺寸标注方法。 【学习内容】 1. 图纸幅面、线形、字体、尺寸标注的基本规定及绘制方法； 2. 介绍手工绘图工具； 3. 介绍几种常用的作图方法和平面图形的一般作图步骤。 【学习重点】 1. 线形及线宽正确画法、工程字体书写、尺寸标注的正确方法； 【学习难点】 1. 圆弧连接的方法和步骤、工程字体、尺寸标注的正确方法； 第 3 章 投影的基本知识 【学习目标】 1. 了解投影的概念、投影形成的基本要素； 2. 熟悉投影图的应用范围，掌握基本投影面和投影轴； 3. 掌握画投影图的基本口诀； 4. 掌握简单形体的投影图的绘制方法。 【学习内容】 1. 投影及其特性； 2. 投影图的形成，投影图的特性； 3. 基本形体的投影； 4. 组合体投影图的画法及读图方法。 【学习重点】 1. 三面投影图的投影规律； 2. 水平投影图和侧面投影图间的度量关系及定位关系； 3. 组合体中的“线段”投影。 【学习难点】 1. 运用“线面分析”法，读平面投影图； 2. 根据两面投影图补绘第三面投影图。 第 4 章 点、直线和平面的投影 【学习目标】
1.了解和掌握点的投影规律； 2.能区分一般位置线、投影平行线和投影垂直线： 3.掌握点的三个投影规律、直线的投影规律： 4.了解直线上的点的投影特性： 5.能区分一般位置平面、投影面平行面和投影面垂直面： 6.掌握平面上的直线和点与平面的关系： 7.了解直线与直线、直线与平面的平行和相交问题： 8.熟悉直线和平面相交，其交点是直线和平面的共有点； 9.掌握交点在三投影面体系中必须满足点的三个投影规律： 10.了解平面的平行和相交问题。 【学习内容】 1.点的投影：点在三投影面体系中的投影规律；点的空间投影的几种情况；两点 的相对位置：重影点的定义及判定： 2.直线的授影：一般位置直线的投影特性；投影面的平行线；投影面垂直线： 3.直线上的点：①从属性、②定比性： 4.线段的实长和倾角的求解方法； 5两直线的相对位置： 6.平面的投影的表示方法及其特性： 7.平面上的直线和点的特征及规律： 8.直线与平面，平面与平面垂直定义及判定： 9.直线与平面，平面与平面的相交特性。 【学习重点】 1.求作一般位置直线的实长和倾角： 2.两直线相对位置的读图及作图； 3.交叉两直线在三投影面中判别可见性； 4.平面内定直线和点： 5.一般线与一般面相交求交点并判别可见性。 【学习难点】 1.交叉两直线在三投影面中判别可见性。 4
——4—— 1. 了解和掌握点的投影规律； 2. 能区分一般位置线、投影平行线和投影垂直线； 3. 掌握点的三个投影规律、直线的投影规律； 4. 了解直线上的点的投影特性； 5. 能区分一般位置平面、投影面平行面和投影面垂直面； 6. 掌握平面上的直线和点与平面的关系； 7. 了解直线与直线、直线与平面的平行和相交问题； 8. 熟悉直线和平面相交，其交点是直线和平面的共有点； 9. 掌握交点在三投影面体系中必须满足点的三个投影规律； 10. 了解平面的平行和相交问题。 【学习内容】 1. 点的投影：点在三投影面体系中的投影规律；点的空间投影的几种情况；两点 的相对位置；重影点的定义及判定； 2. 直线的投影：一般位置直线的投影特性；投影面的平行线；投影面垂直线； 3. 直线上的点：① 从属性、② 定比性； 4. 线段的实长和倾角的求解方法； 5. 两直线的相对位置； 6. 平面的投影的表示方法及其特性； 7. 平面上的直线和点的特征及规律； 8. 直线与平面，平面与平面垂直定义及判定； 9. 直线与平面，平面与平面的相交特性。 【学习重点】 1. 求作一般位置直线的实长和倾角； 2. 两直线相对位置的读图及作图； 3. 交叉两直线在三投影面中判别可见性； 4. 平面内定直线和点； 5. 一般线与一般面相交求交点并判别可见性。 【学习难点】 1. 交叉两直线在三投影面中判别可见性
第5章平面立体 【学习目标】 1.了解常见平面立体的种类 2.熟悉常见平面立体的投影： 3.掌握常见平面立体表面上点和线的求解方法； 4.掌握常见平面与平面立体载切截交线的画法： 5.掌握常见两平面立体表面相交相贯线的画法。 【学习内容】 1.常见平面立体（棱柱、棱锥、棱台）的投影特性： 2.常见平面立体表面上点和线的投影特性： 3.常见平面与平面立体截切截交线的特点和形式 4.常见两平面立体表面相交相贯线的特点和种类。 【学习重点】 1.常见平面立体表面上点和线三面投影的作图方法： 2.常见平面与平面立体截切截交线三面投影的作图方法。 【学习难点】 L.作图求解常见平面与平面立体截切截交线的三面投影： 2.求解常见两平面立体表面相交相贯线投影。 第6章曲线、曲面和曲面立体 【学习目标】 L.了解曲线和曲面的种类和特点： 2.熟悉曲面立体投影特点及在其表面取点、取线的具体方法： 3.平面与曲面立体相交截交线和截平面的关系： 4.直线与曲面立体表面相交求贯穿点的方法： 5.确定不同类型平面立体-曲面立体表面的截交线和相贯线。 【学习内容】 1.曲线的投影特性：曲线、圆、螺旋线的投影： 2.曲面的形成：母线在一定约束条件下运动形成的面； 3.回转面：圆柱面、圆锥面、球面、环面的投影特性及曲面上找点的技巧： 5
——5—— 第 5 章 平面立体 【学习目标】 1. 了解常见平面立体的种类； 2. 熟悉常见平面立体的投影； 3. 掌握常见平面立体表面上点和线的求解方法； 4. 掌握常见平面与平面立体截切截交线的画法； 5. 掌握常见两平面立体表面相交相贯线的画法。 【学习内容】 1. 常见平面立体（棱柱、棱锥、棱台）的投影特性； 2. 常见平面立体表面上点和线的投影特性； 3. 常见平面与平面立体截切截交线的特点和形式； 4. 常见两平面立体表面相交相贯线的特点和种类。 【学习重点】 1. 常见平面立体表面上点和线三面投影的作图方法； 2. 常见平面与平面立体截切截交线三面投影的作图方法。 【学习难点】 1. 作图求解常见平面与平面立体截切截交线的三面投影； 2. 求解常见两平面立体表面相交相贯线投影。 第 6 章 曲线、曲面和曲面立体 【学习目标】 1. 了解曲线和曲面的种类和特点； 2. 熟悉曲面立体投影特点及在其表面取点、取线的具体方法； 3. 平面与曲面立体相交截交线和截平面的关系； 4. 直线与曲面立体表面相交求贯穿点的方法； 5. 确定不同类型平面立体-曲面立体表面的截交线和相贯线。 【学习内容】 1. 曲线的投影特性：曲线、圆、螺旋线的投影； 2. 曲面的形成：母线在一定约束条件下运动形成的面； 3. 回转面：圆柱面、圆锥面、球面、环面的投影特性及曲面上找点的技巧；
