➢ 状态方程及道尔顿定律 理想气体的状态方程 湿空气的压力 二、湿空气 PaVa =WaRTabs Pa = Pad + Pv PadVa =WadRadTabs PvVa =WvRvTabs Rad: 干空气的气体常数 0.287kj/kg.K Rv : 水蒸汽的气体常数 0.461kj/kg.K
➢ 状态方程及道尔顿定律 理想气体的状态方程 湿空气的压力 二、湿空气 PaVa =WaRTabs Pa = Pad + Pv PadVa =WadRadTabs PvVa =WvRvTabs Rad: 干空气的气体常数 0.287kj/kg.K Rv : 水蒸汽的气体常数 0.461kj/kg.K
其他参数： ➢ 湿含量 ➢ 相对湿度 ➢ 比热 ➢ 比容 ➢ 焓 a v v a d v a d v P P P 0.622 P P 0.622 W W d − = = = 100 P P 100 d d RH s b v s b v = = Ca =Cad +Cv (1 1.608d ) P R T W V υ d abs a d a = = + ( ) 1000 d I = 1.005T + 1.88T + 2512 干空气焓值 水蒸气焓值 （水分汽化潜热＋升温显热）
其他参数： ➢ 湿含量 ➢ 相对湿度 ➢ 比热 ➢ 比容 ➢ 焓 a v v a d v a d v P P P 0.622 P P 0.622 W W d − = = = 100 P P 100 d d RH s b v s b v = = Ca =Cad +Cv (1 1.608d ) P R T W V υ d abs a d a = = + ( ) 1000 d I = 1.005T + 1.88T + 2512 干空气焓值 水蒸气焓值 （水分汽化潜热＋升温显热）

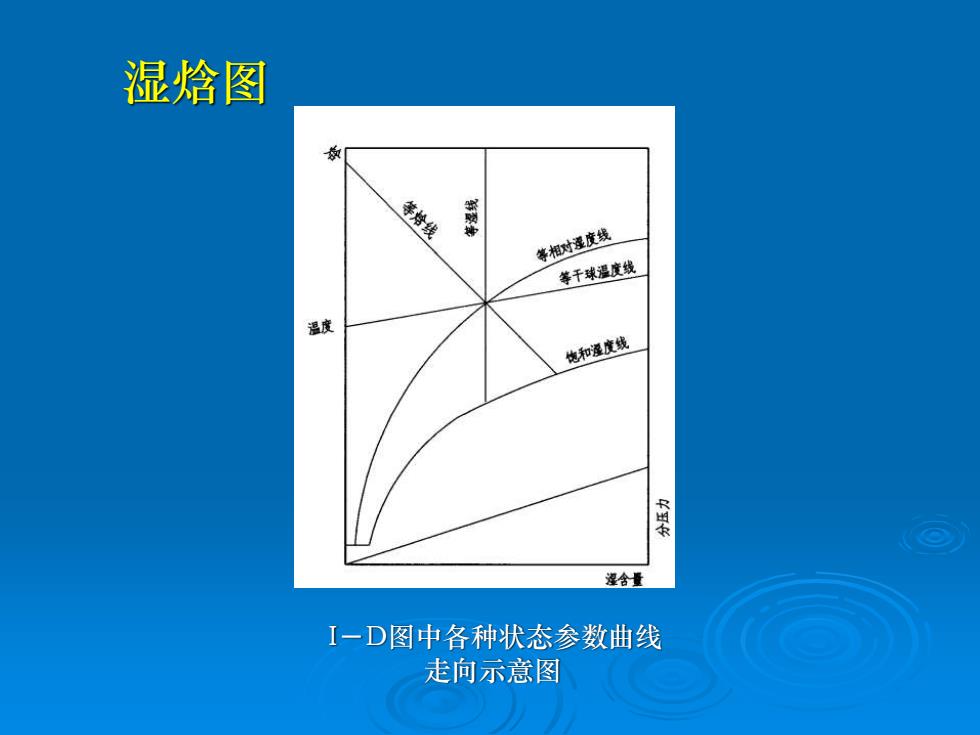

I－D图中各种状态参数曲线 走向示意图 湿焓图
I－D图中各种状态参数曲线 走向示意图 湿焓图
湿空气状态变化过程示意图 1→2：等湿升温过程 1→3：升温增湿过程 1→4：降温增湿过程（等焓） 1→4’：实际干燥过程
湿空气状态变化过程示意图 1→2：等湿升温过程 1→3：升温增湿过程 1→4：降温增湿过程（等焓） 1→4’：实际干燥过程
三、热量传递过程 ➢ 传导传热-Fourier定律 ➢ 对流传热-Newton冷却定律 q = −kT q = −hT k为导热系数(W/m.K或kW/m.K) 主要与物料的性质、水分及温度有关 h为对流换热系数(W/m2 .K或kW/m2 .K) 与流体的种类、运动状态、物理性质 物料的形状、温度等有关
三、热量传递过程 ➢ 传导传热-Fourier定律 ➢ 对流传热-Newton冷却定律 q = −kT q = −hT k为导热系数(W/m.K或kW/m.K) 主要与物料的性质、水分及温度有关 h为对流换热系数(W/m2 .K或kW/m2 .K) 与流体的种类、运动状态、物理性质 物料的形状、温度等有关
