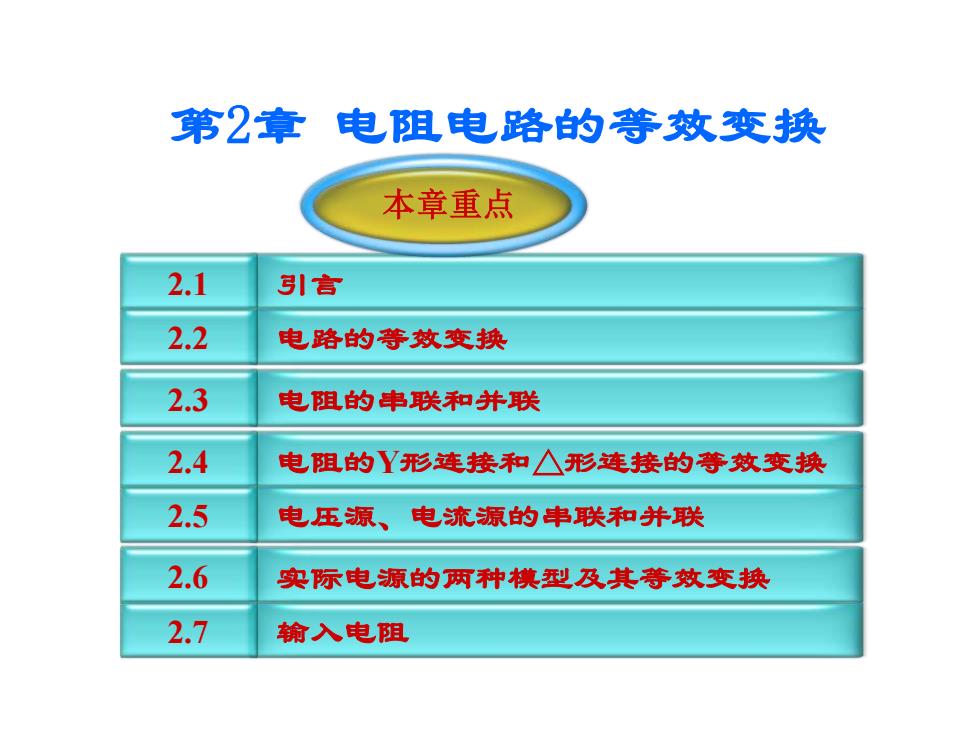

第2章电阻电路的等效变换 本章重点 2.1 3引言 2.2 电路的等效变换 2.3 电阻的串联和并联 2.4 电阻的Y形连接和△形连接的等效变换 2.5 电压源、电流源的串联和并秩 2.6 实际电源的两种棋型及其等效变换 2.7 输入电阻
第2章 电阻电路的等效变换 2.1 引言 本章重点 2.2 电路的等效变换 2.3 电阻的串联和并联 2.4 电阻的Y形连接和△形连接的等效变换 2.5 电压源、电流源的串联和并联 2.6 实际电源的两种模型及其等效变换 2.7 输入电阻

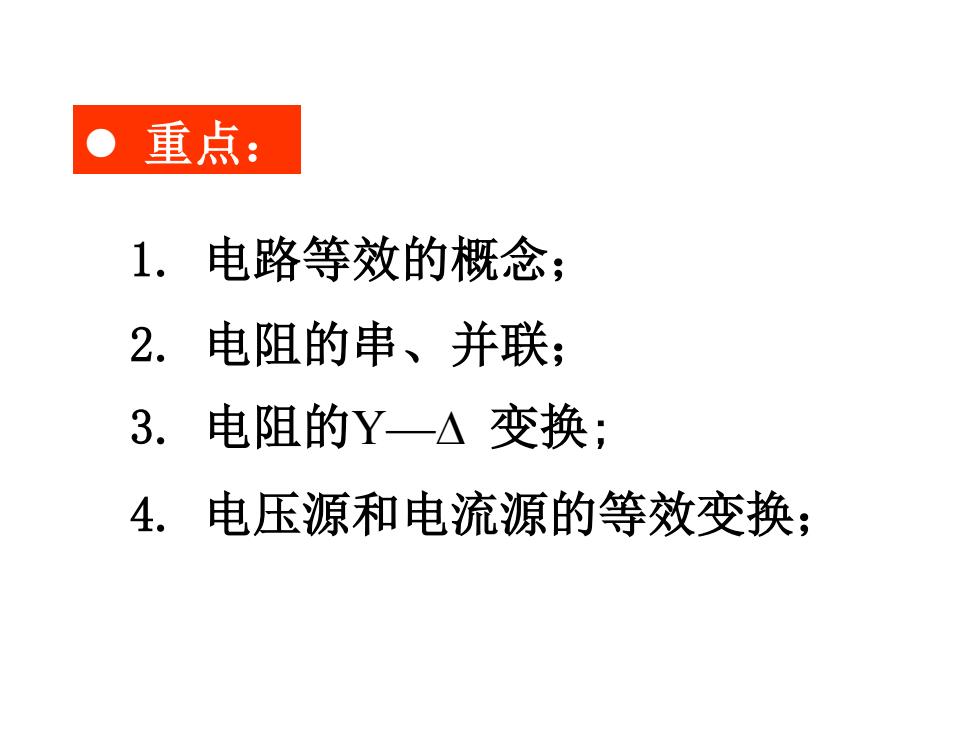

·重点： 1.电路等效的概念； 2.电阻的串、并联； 3.电阻的Y一△变换； 4.电压源和电流源的等效变换；
2. 电阻的串、并联； 4. 电压源和电流源的等效变换； 3. 电阻的Y— 变换; 重点： 1. 电路等效的概念；

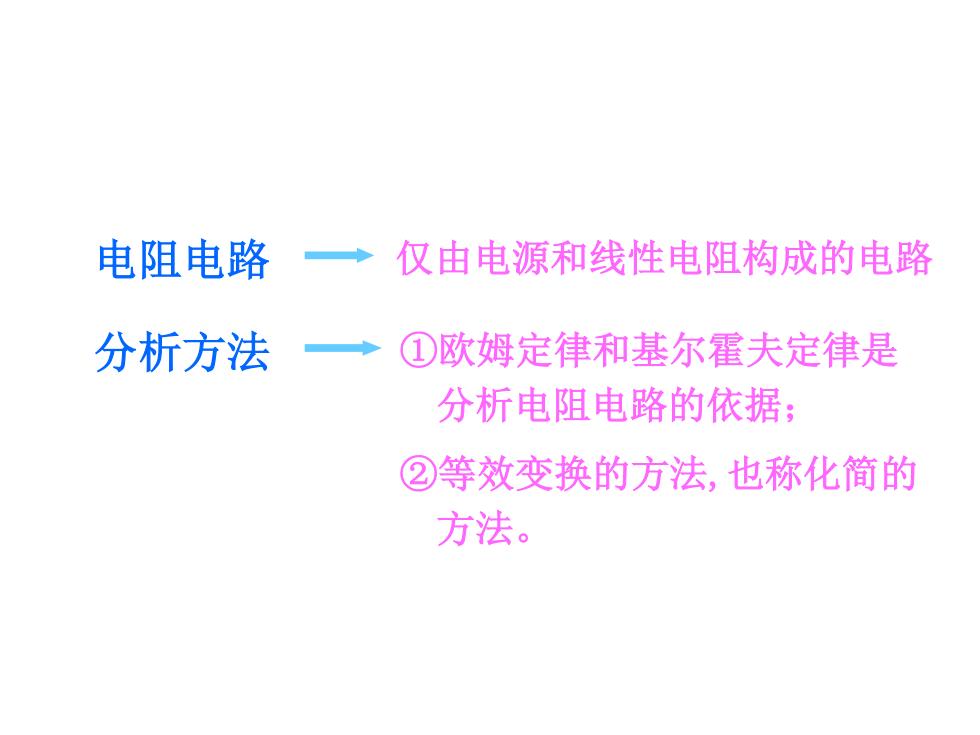

电阻电路 仅由电源和线性电阻构成的电路 分析方法→ ①欧姆定律和基尔霍夫定律是 分析电阻电路的依据； ②等效变换的方法，也称化简的 方法
电阻电路 仅由电源和线性电阻构成的电路 分析方法 ①欧姆定律和基尔霍夫定律是 分析电阻电路的依据； ②等效变换的方法,也称化简的 方法。 2.1 引言

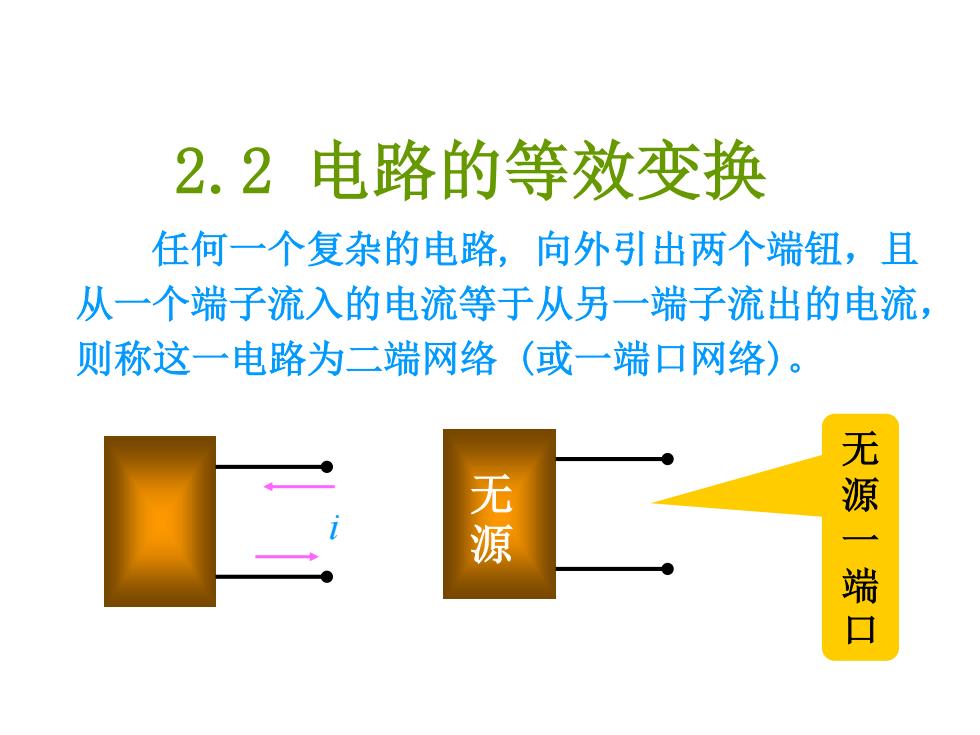

2.2电路的等效变换 任何一个复杂的电路，向外引出两个端钮，且 从一个端子流入的电流等于从另一端子流出的电流， 则称这一电路为二端网络（或一端口网络）。 委 无源一端口
任何一个复杂的电路, 向外引出两个端钮，且 从一个端子流入的电流等于从另一端子流出的电流， 则称这一电路为二端网络 (或一端口网络)。 1.两端电路（网络） 无 源 无 源 一 端 口 i i 2.2 电路的等效变换

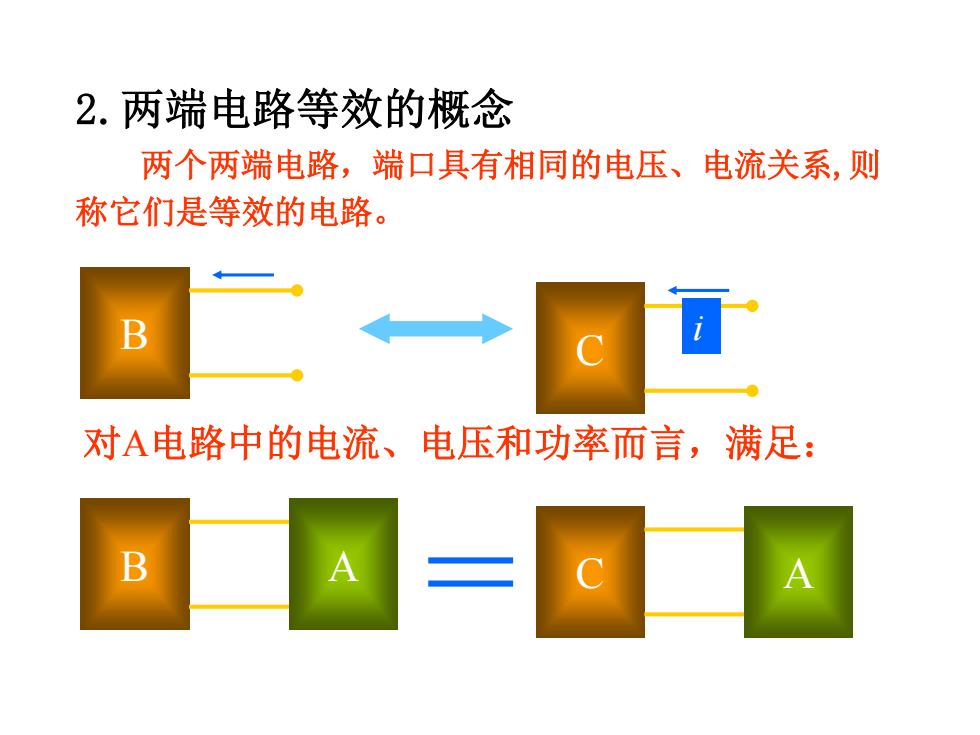

2.两端电路等效的概念 两个两端电路，端口具有相同的电压、电流关系，则 称它们是等效的电路。 B 对A电路中的电流、电压和功率而言，满足： B
B + - u i 等效 对A电路中的电流、电压和功率而言，满足： B A C A 2.两端电路等效的概念 两个两端电路，端口具有相同的电压、电流关系,则 称它们是等效的电路。 C + - u i
