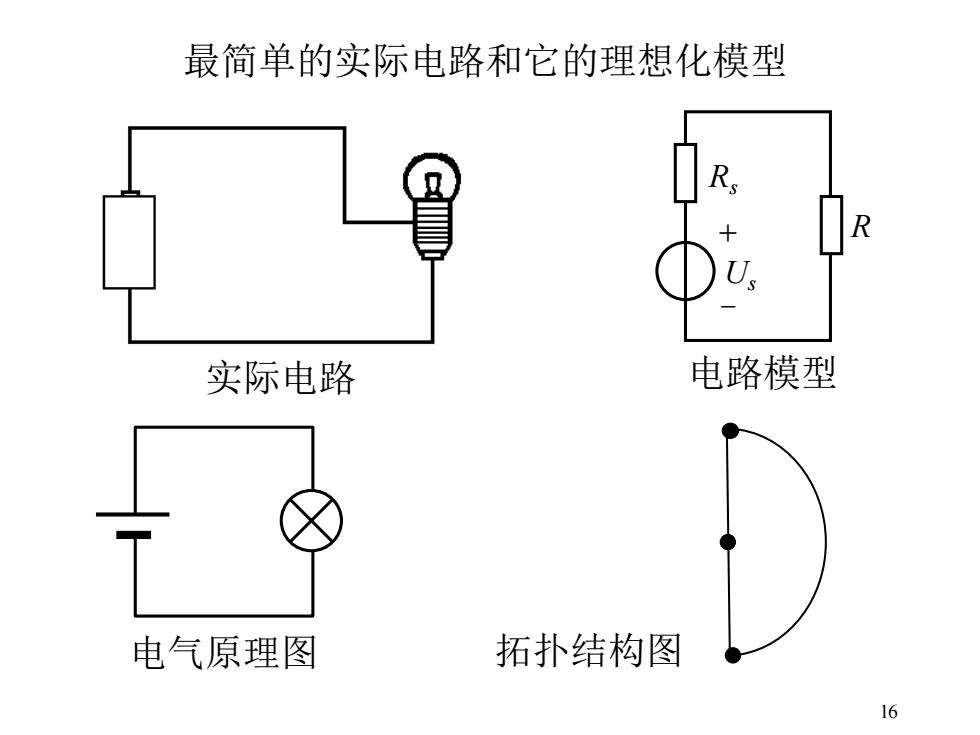

最简单的实际电路和它的理想化模型 实际电路 电路模型 电气原理图 拓扑结构图 16
16 最简单的实际电路和它的理想化模型 电路模型 Rs + R - Us 实际电路 电气原理图 拓扑结构图

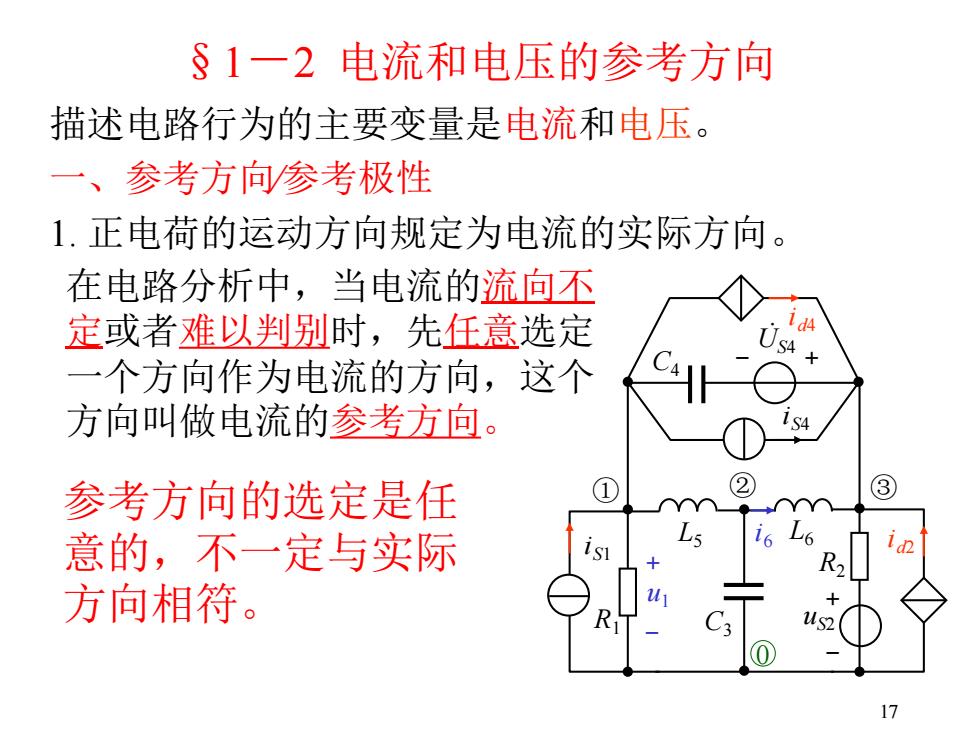

§1一2电流和电压的参考方向 描述电路行为的主要变量是电流和电压。 一、参考方向参考极性 1.正电荷的运动方向规定为电流的实际方向。 在电路分析中，当电流的流向不 定或者难以判别时，先任意选定 一个方向作为电流的方向，这个 方向叫做电流的参考方向。 S4 参考方向的选定是任 ② ③ 意的，不一定与实际 方向相符
17 §1―2 电流和电压的参考方向 描述电路行为的主要变量是电流和电压。 一、参考方向∕参考极性 1. 正电荷的运动方向规定为电流的实际方向。 参考方向的选定是任 意的，不一定与实际 方向相符。 L5 R2 C3 L6 R1 iS1 ① ② ③ iS4 C4 id4 - + . US4 + - u1 + - uS2 id2 i6 0 在电路分析中，当电流的流向不 定或者难以判别时，先任意选定 一个方向作为电流的方向，这个 方向叫做电流的参考方向

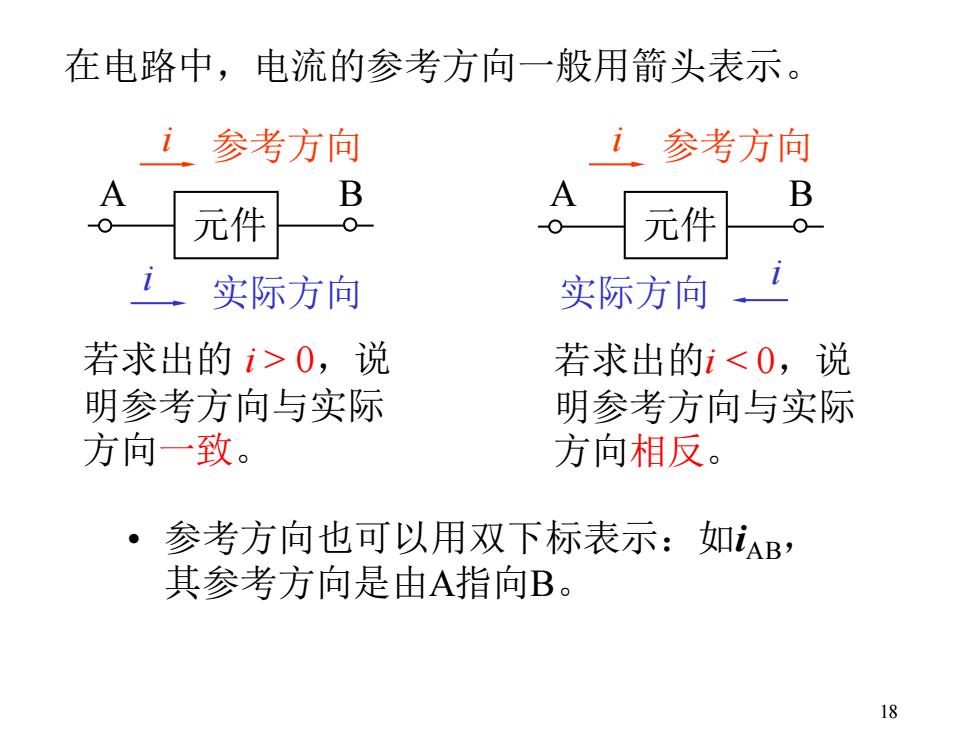

在电路中，电流的参考方向一般用箭头表示。 i参考方向 i参考方向 A B A B 元件 元件 实际方向 实际方向 若求出的i>0,说 若求出的i<0,说 明参考方向与实际 明参考方向与实际 方向一致。 方向相反。 0 参考方向也可以用双下标表示：如AB, 其参考方向是由A指向B。 18
18 在电路中，电流的参考方向一般用箭头表示。 • 参考方向也可以用双下标表示：如iAB， 其参考方向是由A指向B。 A B 元件 i 参考方向 若求出的 i > 0，说 明参考方向与实际 方向一致。 若求出的i < 0，说 明参考方向与实际 方向相反。 A B 元件 i 参考方向 i 实际方向 实际方向 i

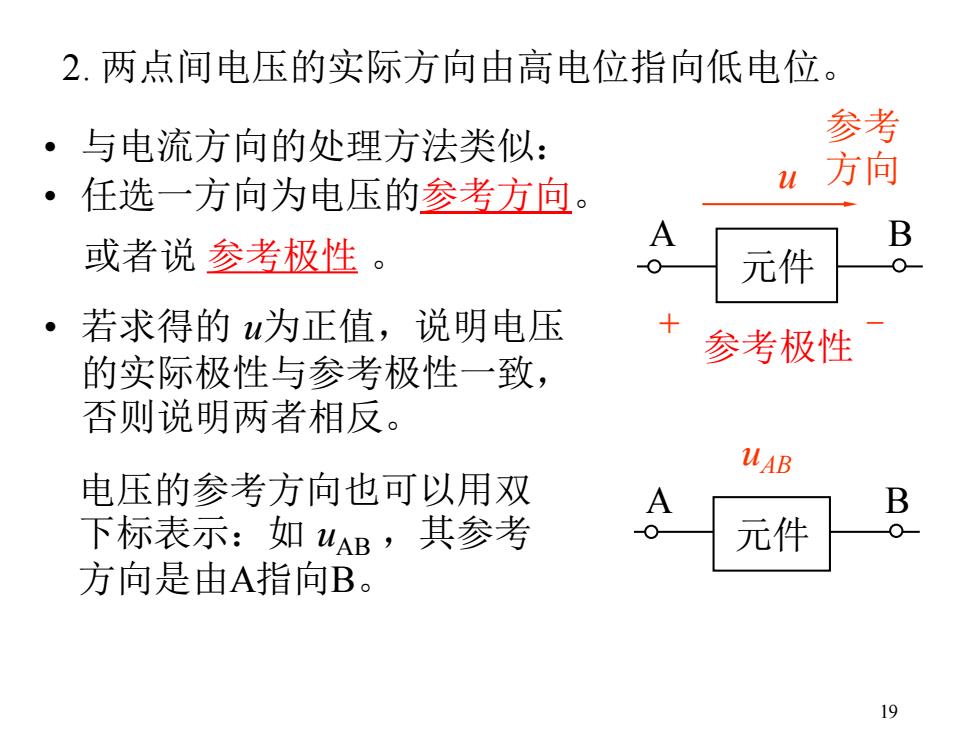

2.两点间电压的实际方向由高电位指向低电位。 ·与电流方向的处理方法类似： 参考 任选一方向为电压的参考方向。 方向 A B 或者说参考极性。 元件 ·若求得的u为正值，说明电压 参考极性 的实际极性与参考极性一致， 否则说明两者相反。 UAB 电压的参考方向也可以用双 B 下标表示：如uAB,其参考 元件 0 方向是由A指向B
19 2. 两点间电压的实际方向由高电位指向低电位。 • 与电流方向的处理方法类似： • 任选一方向为电压的参考方向。 • 若求得的 u为正值，说明电压 的实际极性与参考极性一致， 否则说明两者相反。 A B 元件 u 参考 方向 + - 参考极性 或者说 参考极性 。 电压的参考方向也可以用双 下标表示：如 uAB ，其参考 方向是由A指向B。 A B 元件 uAB
