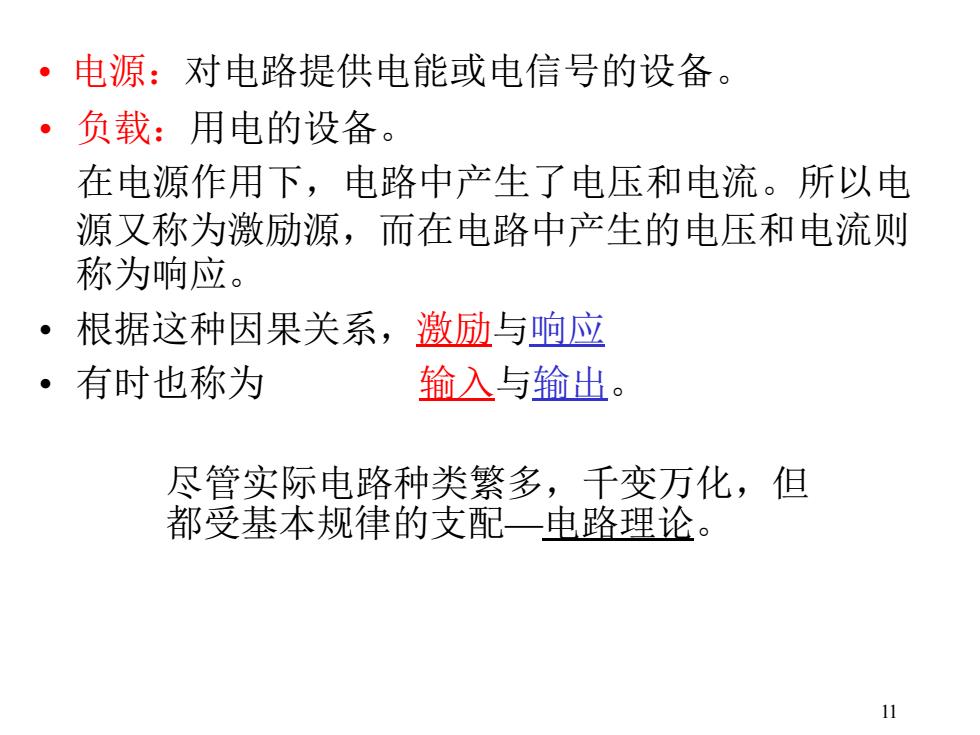

·电源：对电路提供电能或电信号的设备。 ·负载：用电的设备。 在电源作用下，电路中产生了电压和电流。所以电 源又称为激励源，而在电路中产生的电压和电流则 称为响应。 ·根据这种因果关系，激励与响应 ·有时也称为 输入与输出。 尽管实际电路种类繁多，千变万化，但 都受基本规律的支配一申路理论。 11
11 • 电源：对电路提供电能或电信号的设备。 • 负载：用电的设备。 在电源作用下，电路中产生了电压和电流。所以电 源又称为激励源，而在电路中产生的电压和电流则 称为响应。 • 根据这种因果关系，激励与响应 • 有时也称为 输入与输出。 尽管实际电路种类繁多，千变万化，但 都受基本规律的支配—电路理论

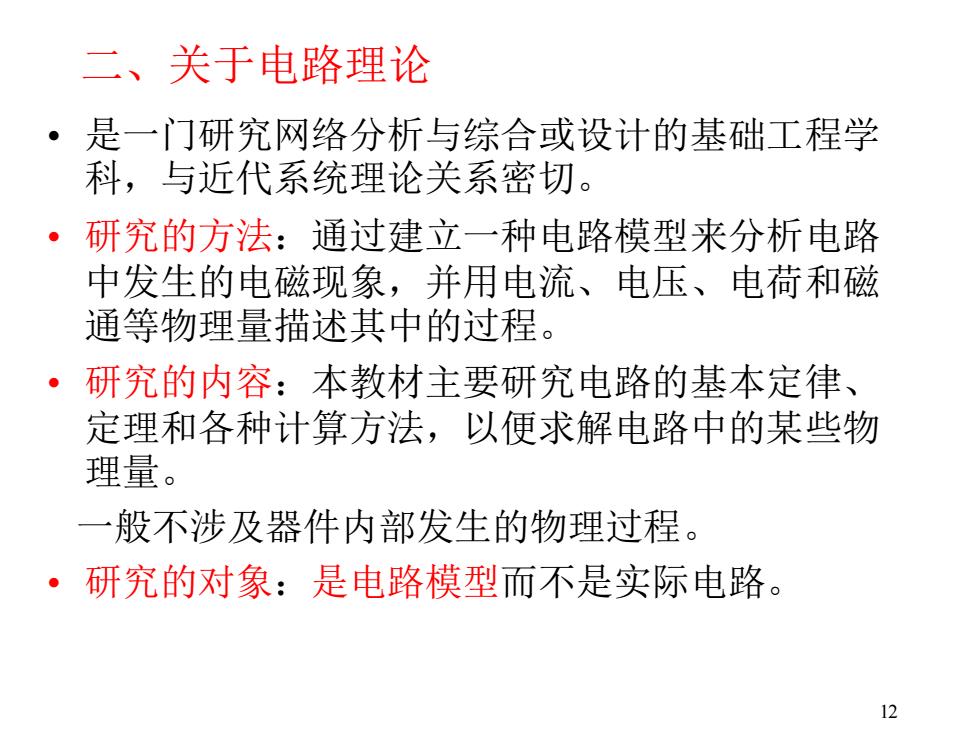

二、关于电路理论 ·是一门研究网络分析与综合或设计的基础工程学 科，与近代系统理论关系密切。 ·研究的方法：通过建立一种电路模型来分析电路 中发生的电磁现象，并用电流、电压、电荷和磁 通等物理量描述其中的过程。 。 研究的内容：本教材主要研究电路的基本定律、 定理和各种计算方法，以便求解电路中的某些物 理量。 一般不涉及器件内部发生的物理过程。 ·研究的对象：是电路模型而不是实际电路。 12
12 二、关于电路理论 • 是一门研究网络分析与综合或设计的基础工程学 科，与近代系统理论关系密切。 • 研究的方法：通过建立一种电路模型来分析电路 中发生的电磁现象，并用电流、电压、电荷和磁 通等物理量描述其中的过程。 • 研究的内容：本教材主要研究电路的基本定律、 定理和各种计算方法，以便求解电路中的某些物 理量。 一般不涉及器件内部发生的物理过程。 • 研究的对象：是电路模型而不是实际电路

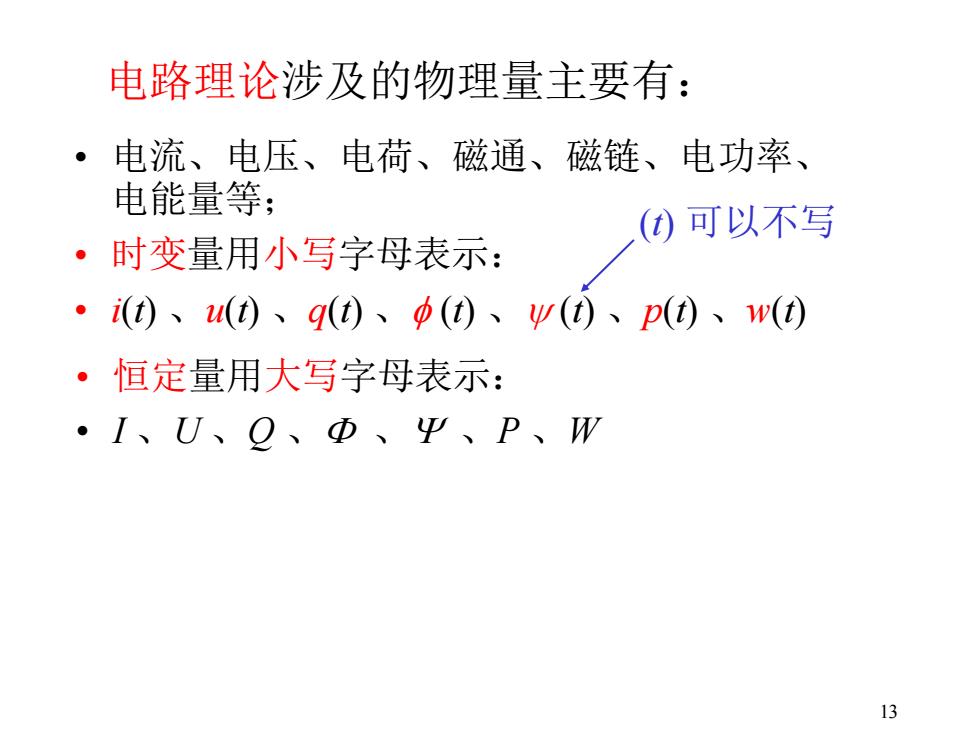

电路理论涉及的物理量主要有： ·电流、电压、电荷、磁通、磁链、电功率、 电能量等； ()可以不写 ·时变量用小写字母表示： ·i(t)、u(t)、q(t)、(t)、w(t)、p(t)、w(t) 。恒定量用大写字母表示： ·I、U、Q、Φ、Ψ、P、W 3
13 电路理论涉及的物理量主要有： • 电流、电压、电荷、磁通、磁链、电功率、 电能量等； • 时变量用小写字母表示： • i(t) 、u(t) 、q(t) 、f (t) 、y (t) 、p(t) 、w(t) • 恒定量用大写字母表示： • I 、U 、Q 、F 、Y 、P 、W (t) 可以不写

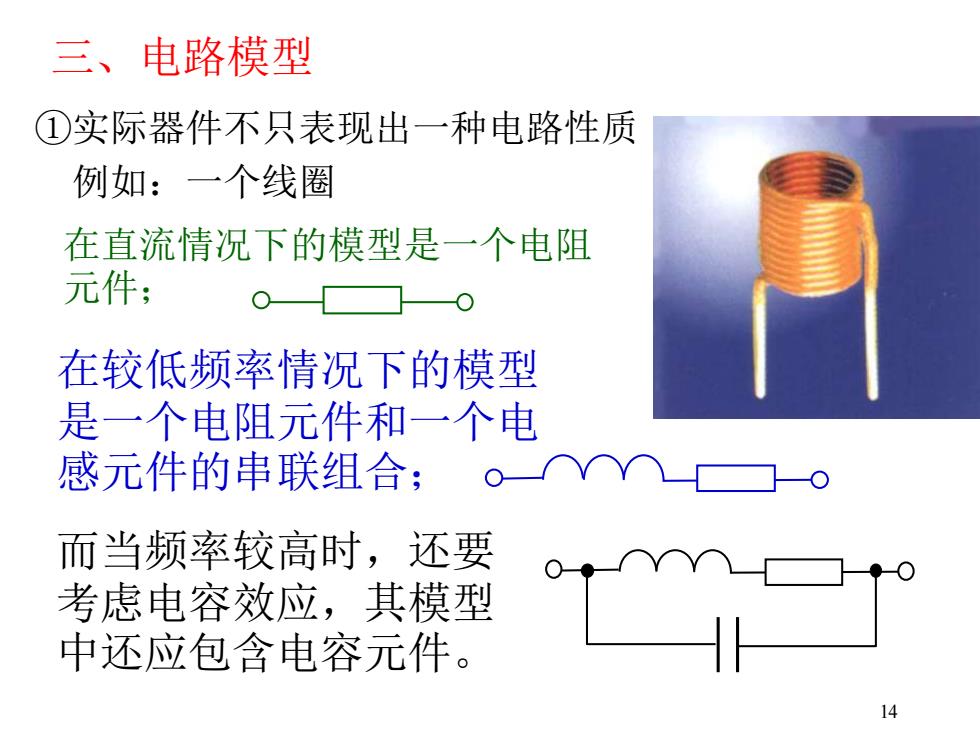

三、电路模型 ①实际器件不只表现出一种电路性质 例如：一个线圈 在直流情况下的模型是一个电阻 元件； 在较低频率情况下的模型 是一个电阻元件和一个电 感元件的串联组合；oV 而当频率较高时，还要 考虑电容效应，其模型 中还应包含电容元件
14 三、电路模型 ①实际器件不只表现出一种电路性质 例如：一个线圈 而当频率较高时，还要 考虑电容效应，其模型 中还应包含电容元件。 在直流情况下的模型是一个电阻 元件； 在较低频率情况下的模型 是一个电阻元件和一个电 感元件的串联组合；

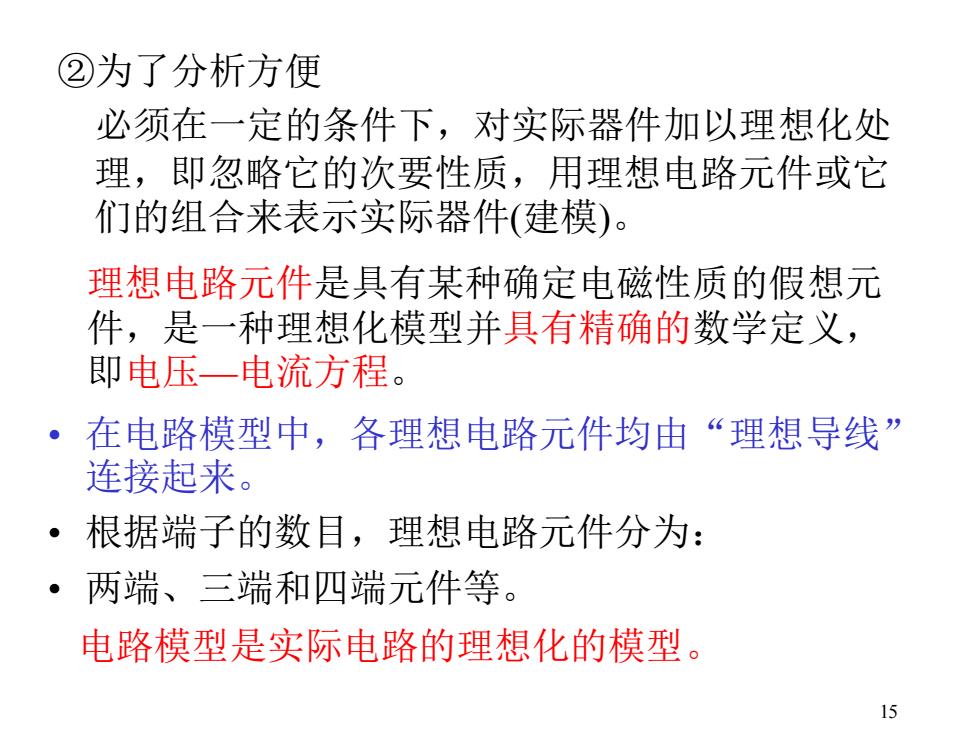

②为了分析方便 必须在一定的条件下，对实际器件加以理想化处 理，即忽略它的次要性质，用理想电路元件或它 们的组合来表示实际器件（建模）。 理想电路元件是具有某种确定电磁性质的假想元 件，是一种理想化模型并具有精确的数学定义， 即电压一电流方程。 。 在电路模型中，各理想电路元件均由“理想导线” 连接起来。 ·根据端子的数目，理想电路元件分为： 两端、三端和四端元件等。 电路模型是实际电路的理想化的模型。 15
15 理想电路元件是具有某种确定电磁性质的假想元 件，是一种理想化模型并具有精确的数学定义， 即电压—电流方程。 • 在电路模型中，各理想电路元件均由“理想导线” 连接起来。 • 根据端子的数目，理想电路元件分为： • 两端、三端和四端元件等。 电路模型是实际电路的理想化的模型。 ②为了分析方便 必须在一定的条件下，对实际器件加以理想化处 理，即忽略它的次要性质，用理想电路元件或它 们的组合来表示实际器件(建模)
