62 例3：求图中电压山。 10V 42 4A 解： ()10V电压源单独作用，4A电流源开路 '=4V (2)4A电流源单独作用，10V电压源短路 u"=-4×2.4=-9.6V 共同作用：u=u'+w"=4+(-9.6)=-5.6V 62 62 10V 4A
例3：求图中电压u。 + – 10V 4A 6 + – 4 u 解: (1) 10V电压源单独作用，4A电流源开路 4A 6 + – 4 u'' u'=4V (2) 4A电流源单独作用，10V电压源短路 u " = -42.4= -9.6V 共同作用：u=u '+u "= 4+(- 9.6)= - 5.6V + – 10V 6 + – 4 u

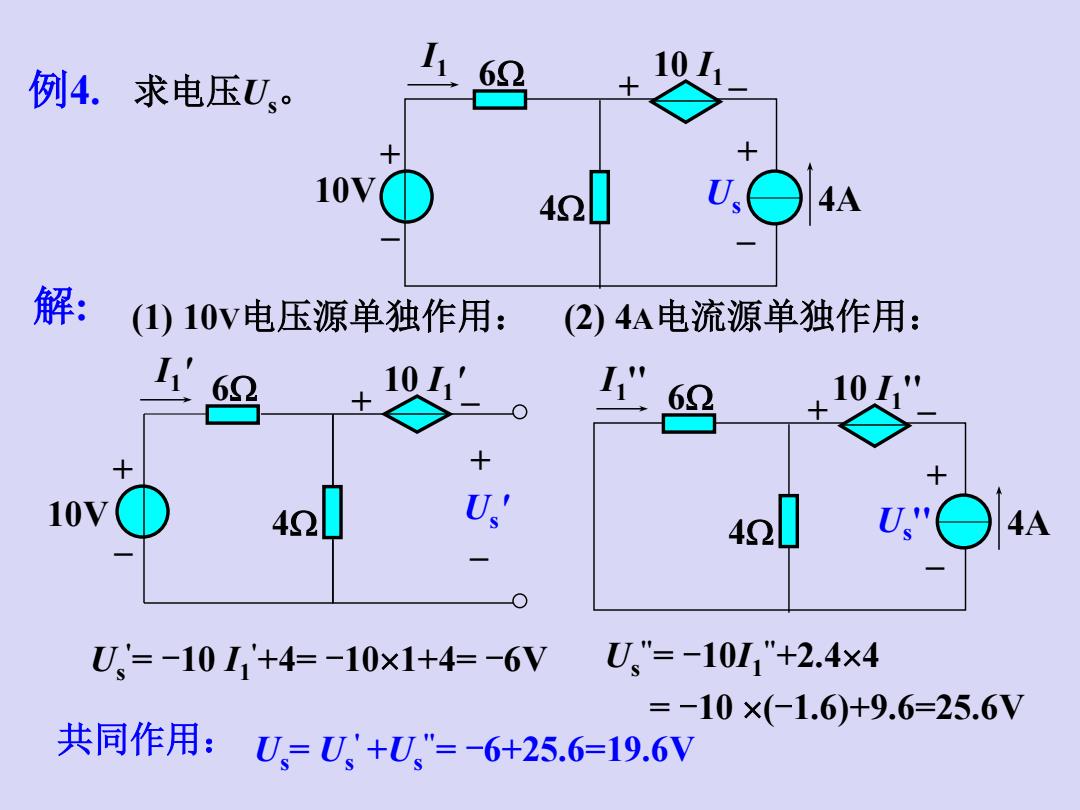

10 例4.求电压U、 10V( 42L 4A 解： ()10V电压源单独作用：(2)4A电流源单独作用： 62 " 62 10V 4Ω U. 42 Us" 4A 0=-10I1+4=-10×1+4=-6V U、"=-10L1"+2.4×4 =-10×(-1.6)+9.6=25.6V 共同作用： U、=U、+U、"=-6+25.6=19.6V
例4. 求电压Us。 解: (1) 10V电压源单独作用： (2) 4A电流源单独作用： Us ' = -10 I1 '+4= -101+4= -6V Us " = -10I1 "+2.44 = -10 (-1.6)+9.6=25.6V 共同作用： Us= Us ' +Us " = -6+25.6=19.6V + – 10V 6 I1 4A + – Us + – 10 I1 4 + – 10V 6 I1 ' + – Us ' + – 10 I1 ' 4 6 I1 '' 4A + – Us '' + – 10 I1 '' 4

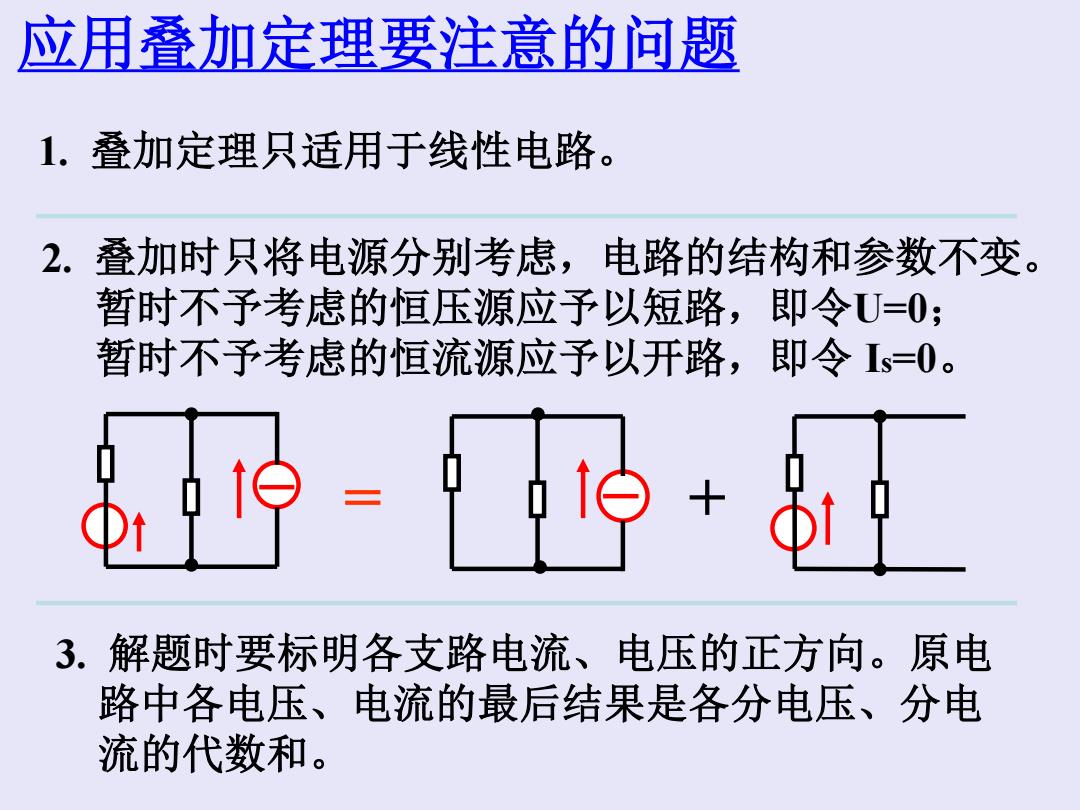

应用叠加定理要注意的问题 1.叠加定理只适用于线性电路。 2.叠加时只将电源分别考虑，电路的结构和参数不变 暂时不予考虑的恒压源应予以短路，即令U=0； 暂时不予考虑的恒流源应予以开路，即令【=0。 3.解题时要标明各支路电流、电压的正方向。原电 路中各电压、电流的最后结果是各分电压、分电 流的代数和
应用叠加定理要注意的问题 1. 叠加定理只适用于线性电路。 2. 叠加时只将电源分别考虑，电路的结构和参数不变。 暂时不予考虑的恒压源应予以短路，即令U=0； 暂时不予考虑的恒流源应予以开路，即令 Is=0。 3. 解题时要标明各支路电流、电压的正方向。原电 路中各电压、电流的最后结果是各分电压、分电 流的代数和。 = +

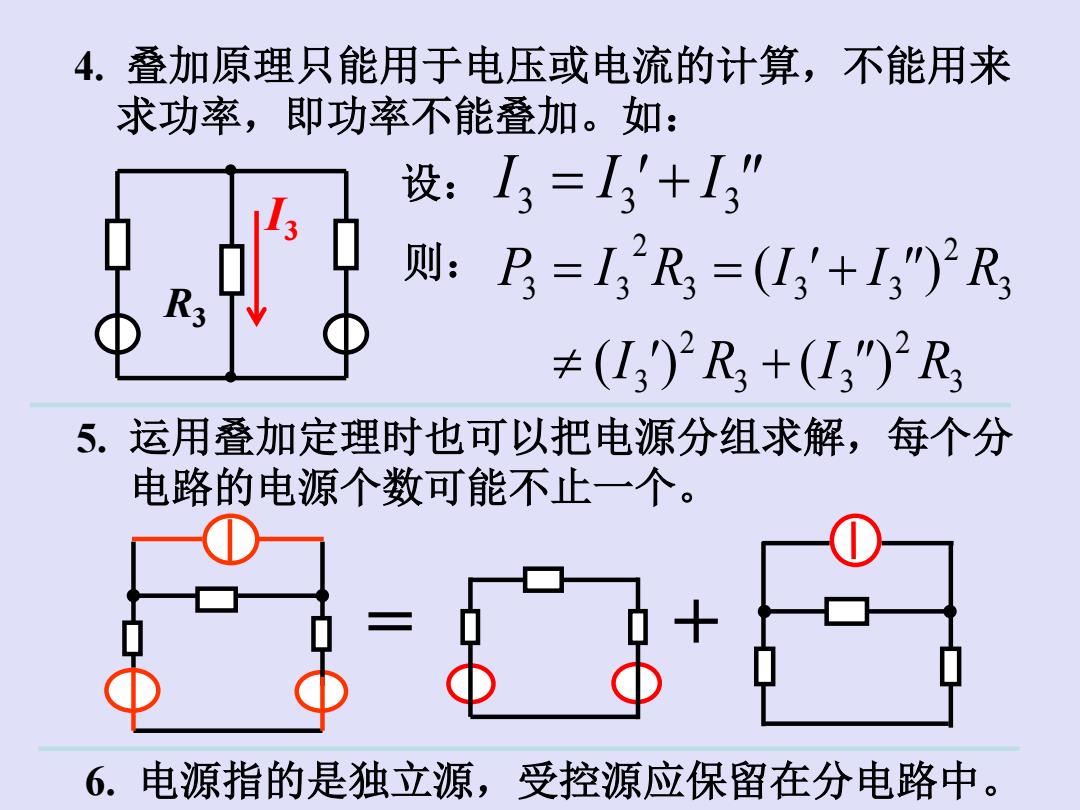

4.叠加原理只能用于电压或电流的计算，不能用来 求功率，即功率不能叠加。如： 设：13=13'+13” 则：P=I3R=('+I3"2R ≠(32R3+(3")2R 5。运用叠加定理时也可以把电源分组求解，每个分 电路的电源个数可能不止一个。 .电源指的是独立源，受控源应保留在分电路中
4. 叠加原理只能用于电压或电流的计算，不能用来 求功率，即功率不能叠加。如： 5. 运用叠加定理时也可以把电源分组求解，每个分 电路的电源个数可能不止一个。 3 3 3 设： I I ' I " 3 2 3 3 2 3 3 2 3 3 3 2 3 3 ( ) ( ) ( ) I ' R I " R P I R I ' I " R 则： I3 R3 = + 6. 电源指的是独立源，受控源应保留在分电路中
