压电效应的微观分析 未受力时石英晶体的正负电荷中心重叠， 从宏观上看，整体不带电 +4 20-2 1一正电荷等效中心2一负电荷等效中心
1－正电荷等效中心 2－负电荷等效中心 压电效应的微观分析 未受力时石英晶体的正负电荷中心重叠， 从宏观上看，整体不带电
晶体沿x面受压力时的带电情况分析 石英晶体的正负电荷中心分离，宏观上看， x面的上表面带正电，下表面带负电 x面 Si+4 Q-dFx 20-2 F x面 1一正电荷等效中心2一负电荷等效中心
1－正电荷等效中心 2－负电荷等效中心 晶体沿x面受压力时的带电情况分析 石英晶体的正负电荷中心分离，宏观上看， x面的上表面带正电，下表面带负电 Q=d11Fx

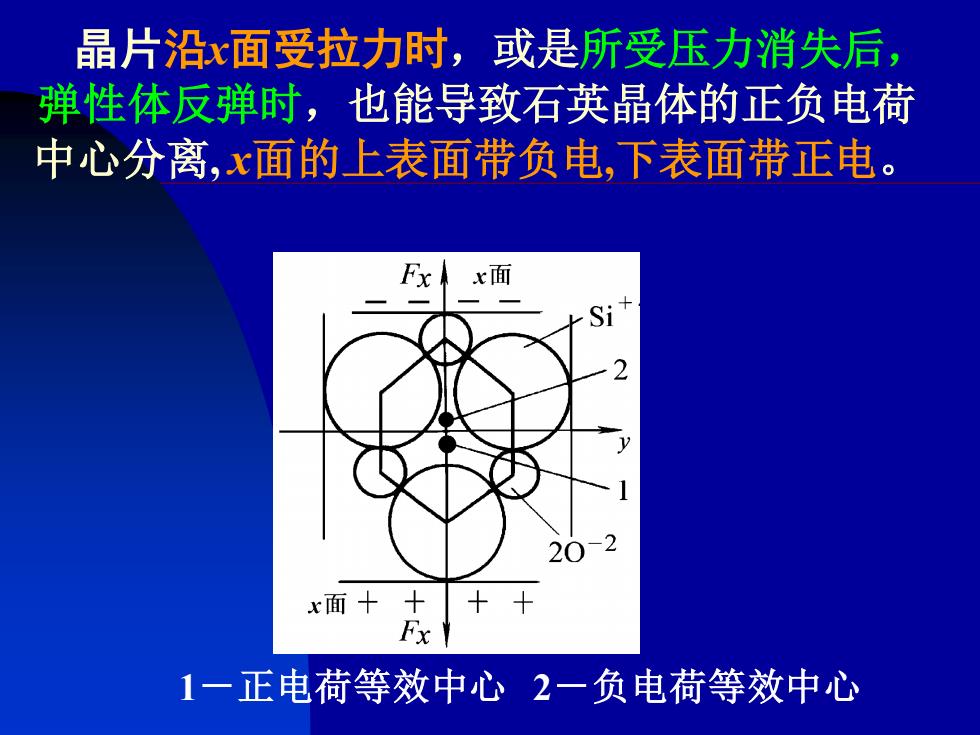

晶片沿x面受拉力时，或是所受压力消失后， 弹性体反弹时，也能导致石英晶体的正负电荷 中心分离，x面的上表面带负电，下表面带正电。 Fx x面 Si 20-2 x面十+十十 Fx 1一正电荷等效中心2一负电荷等效中心
1－正电荷等效中心 2－负电荷等效中心 晶片沿x面受拉力时，或是所受压力消失后， 弹性体反弹时，也能导致石英晶体的正负电荷 中心分离, x面的上表面带负电,下表面带正电

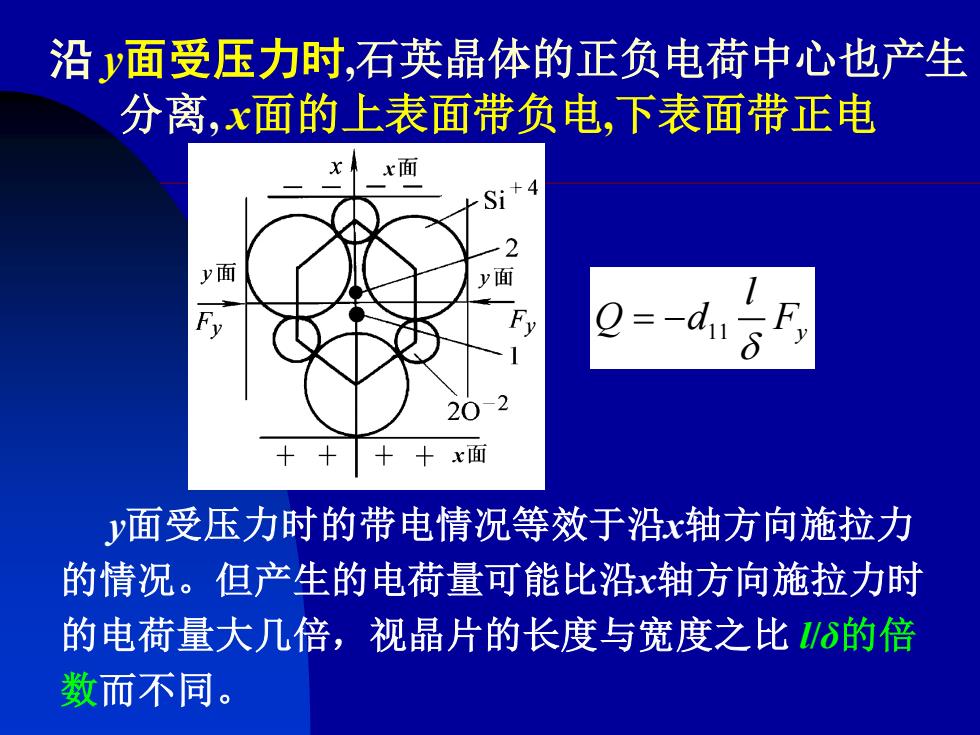

沿y面受压力时，石英晶体的正负电荷中心也产生 分离，x面的上表面带负电，下表面带正电 x面 y面 y面 0=-d11s 20 2 十十x面 y面受压力时的带电情况等效于沿x轴方向施拉力 的情况。但产生的电荷量可能比沿x轴方向施拉力时 的电荷量大几倍，视晶片的长度与宽度之比δ的倍 数而不同
y面受压力时的带电情况等效于沿x轴方向施拉力 的情况。但产生的电荷量可能比沿x轴方向施拉力时 的电荷量大几倍，视晶片的长度与宽度之比 l/δ的倍 数而不同。 沿 y面受压力时,石英晶体的正负电荷中心也产生 分离, x面的上表面带负电,下表面带正电 11 y l Q d F = −

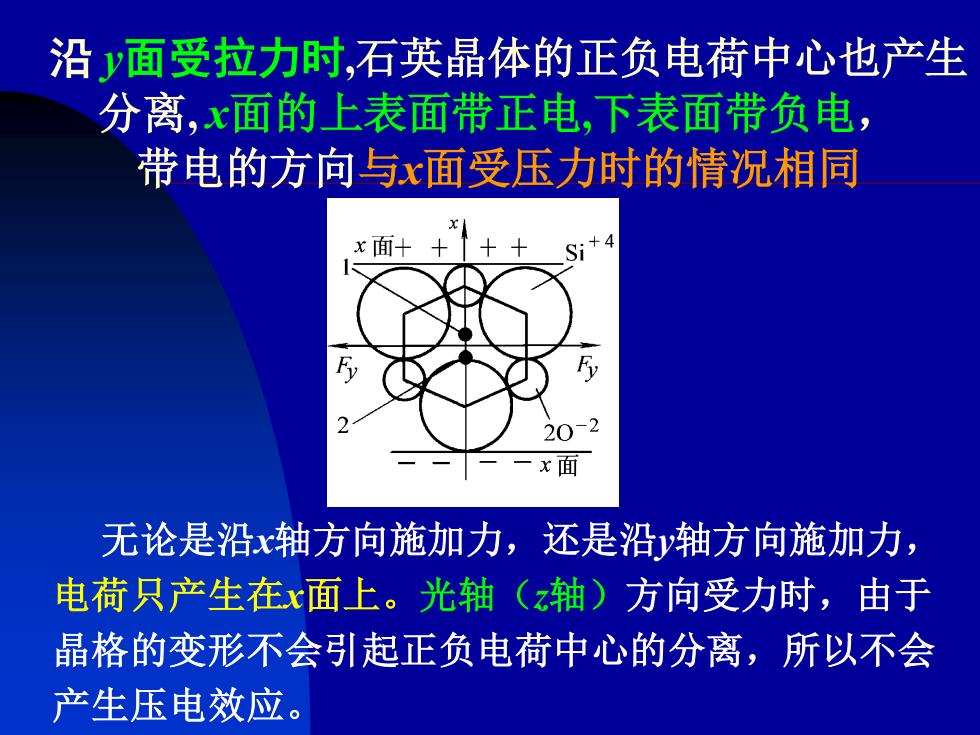

沿y面受拉力时，石英晶体的正负电荷中心也产生 分离，x面的上表面带正电，下表面带负电， 带电的方向与x面受压力时的情况相同 x面+ 20 -2 x面 无论是沿x轴方向施加力，还是沿y轴方向施加力， 电荷只产生在x面上。光轴(z轴)方向受力时，由于 晶格的变形不会引起正负电荷中心的分离，所以不会 产生压电效应
无论是沿x轴方向施加力，还是沿y轴方向施加力， 电荷只产生在x面上。光轴（z轴）方向受力时，由于 晶格的变形不会引起正负电荷中心的分离，所以不会 产生压电效应。 沿 y面受拉力时,石英晶体的正负电荷中心也产生 分离, x面的上表面带正电,下表面带负电， 带电的方向与x面受压力时的情况相同
