天然石英晶体外形
天然石英晶体外形
天然石英晶体的结构及剖面 Z 1)
天然石英晶体的结构及剖面

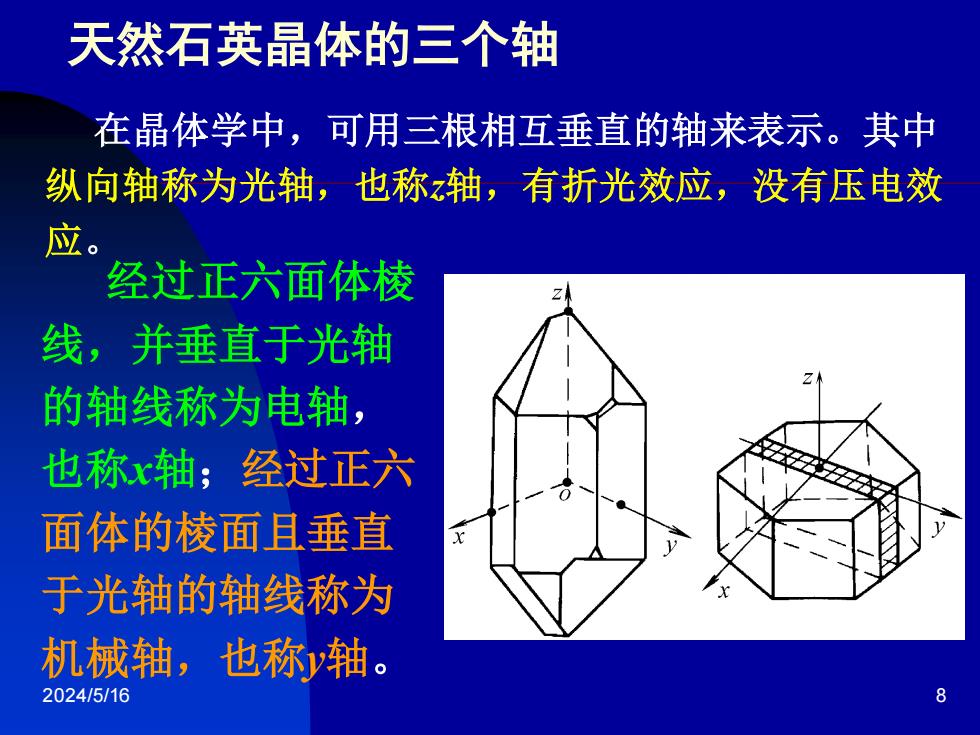

天然石英晶体的三个轴 在晶体学中，可用三根相互垂直的轴来表示。其中 纵向轴称为光轴，也称z轴，有折光效应，没有压电效 应。 经过正六面体棱 线，并垂直于光轴 的轴线称为电轴， 也称x轴；经过正六 面体的棱面且垂直 于光轴的轴线称为 机械轴，也称轴。 2024/5/16 8
2024/5/16 8 天然石英晶体的三个轴 在晶体学中，可用三根相互垂直的轴来表示。其中 纵向轴称为光轴，也称z轴，有折光效应，没有压电效 应。 经过正六面体棱 线，并垂直于光轴 的轴线称为电轴， 也称x轴；经过正六 面体的棱面且垂直 于光轴的轴线称为 机械轴，也称y轴
天然石英晶体的三个面 从石英晶体上切割出一块平行六面体的切片， 再进一步从该正六面体上切割出正方形薄片，就 是工业中常用的石英晶片。正方形薄片的6个面 分别垂直于光轴(z轴)、电轴(x轴)和机械轴 (y轴) 。 面 一X面
天然石英晶体的三个面 从石英晶体上切割出一块平行六面体的切片， 再进一步从该正六面体上切割出正方形薄片，就 是工业中常用的石英晶片。正方形薄片的6个面 分别垂直于光轴（z轴）、电轴（x轴）和机械轴 （y轴）
石英晶体的化学式为SiO2,它的每个晶胞中 有3个硅离子和6个氧离子，一个硅离子和两个 氧离子交替排列（氧离子是成对出现的）。沿 光轴看去，可以认为是正六边形排列结构。 Si +4 1,2 20 2
石英晶体的化学式为SiO2，它的每个晶胞中 有3个硅离子和6个氧离子，一个硅离子和两个 氧离子交替排列（氧离子是成对出现的）。沿 光轴看去，可以认为是正六边形排列结构
