第三章：第三节 电感式传感器的应用 位移测量 轴向式电感 测微器的外形 航空插头 红宝石测头 为什么测头使用红宝石？ 2024/15/16
2024/5/16 1 第三章：第三节 电感式传感器的应用 一、位移测量 轴向式电感 测微器的外形 航空插头 红宝石测头 为什么测头使用红宝石？
其他电感测微头 XNOS 2024/5/16 2
2024/5/16 2 其他电感测微头
模拟式及数字 式电感测微仪 DC期8题 日E90四 DCR-6C 2024/5/16 3
2024/5/16 3 模拟式及数字 式电感测微仪
轴向式电感测微器的内部结构 1一引线电缆 2一固定磁筒 3一衔铁 4一线圈 5测力弹簧 6一防转销 7一钢球导轨（直线轴承） 8一测杆 9—密封套 10一测端 11一被测工件 12—基淮面 2024/5/16
2024/5/16 4 轴向式电感测微器的内部结构 1—引线电缆 2—固定磁筒 3—衔铁 4—线圈 5—测力弹簧 6—防转销 7—钢球导轨（直线轴承） 8—测杆 9—密封套 10—测端 11—被测工件 12—基准面

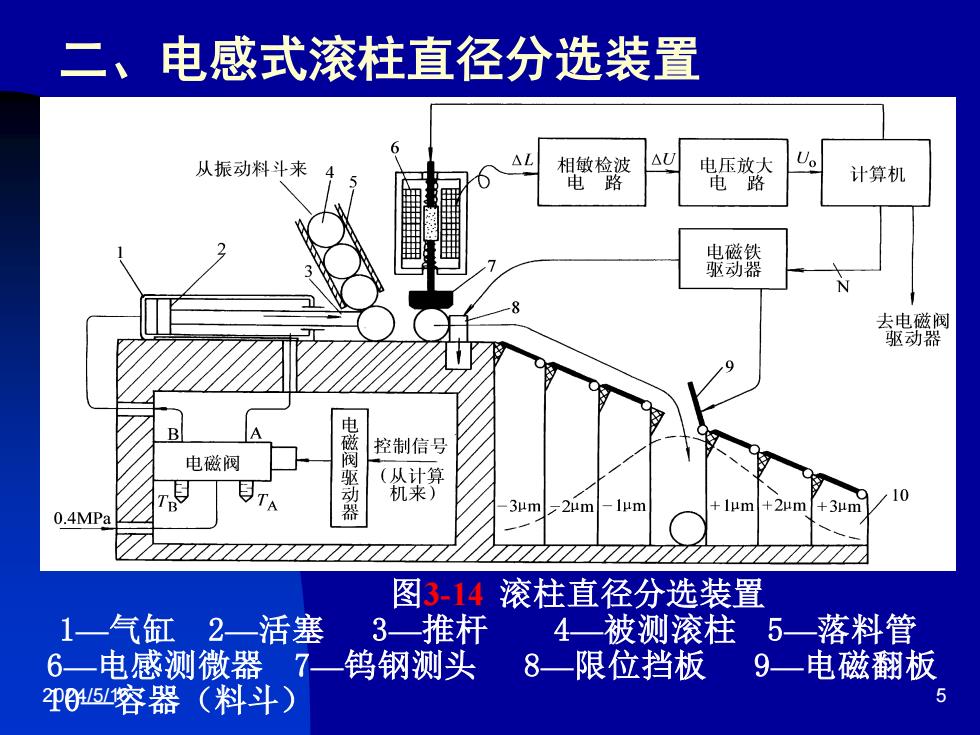

二、电感式滚柱直径分选装置 从振动料斗来 相敏检波 △UU 电压放大 电路 电路 计算机 斯然 去电磁阀 驱动器 B 电磁阀 电磁阀驱动器 控制信号 (从计算 机来) 3μm2m-lμm .2μm 0 +3μm 0.4MPa 图314滚柱直径分选装置 1一气缸2—活塞 3一推杆 4被测滚柱5一落料管 6一电感测微器7一钨钢测头 8一限位挡板 9一电磁翻板 P051容器（料斗） 5
2024/5/16 5 二、电感式滚柱直径分选装置 图3-14 滚柱直径分选装置 1—气缸 2—活塞 3—推杆 4—被测滚柱 5—落料管 6—电感测微器 7—钨钢测头 8—限位挡板 9—电磁翻板 10—容器（料斗）
