第九章 热电偶传感器 本章学习的主要内容有： 1、了解温度测量的基本概念和方法； 2、了解热电偶的工作原理，了解热电 偶的分类及特点； 3、掌握控温仪表的接线方法。 2024/5/16
2024/5/16 1 第九章 热电偶传感器 本章学习的主要内容有: 1、了解温度测量的基本概念和方法； 2、了解热电偶的工作原理，了解热电 偶的分类及特点； 3、掌握控温仪表的接线方法
第一节 温度测量的基本概念 一、温度测量 的基本概念 低温 温度标志着物 质内部大量分子无 规则运动的剧烈程 度。温度越高，表 高温 示物体内部分子热 运动越剧烈。 模拟图：在一个密闭的空间里，气体分 子在高温时的运动速度比低温时快！ 2024/15/16
2024/5/16 2 第一节 温度测量的基本概念 一、温度测量 的基本概念 温度标志着物 质内部大量分子无 规则运动的剧烈程 度。温度越高，表 示物体内部分子热 运动越剧烈。 模拟图：在一个密闭的空间里，气体分 子在高温时的运动速度比低温时快！
二、温标 温度是表征物体的冷热程度的物理量。 为了定量分析，要给物体的冷热程度 个定量的描述。温标就是以此目的而建 立的标准。 2024/5/16 3
2024/5/16 3 二、温标 温度是表征物体的冷热程度的物理量。 为了定量分析，要给物体的冷热程度一 个定量的描述。温标就是以此目的而建 立的标准

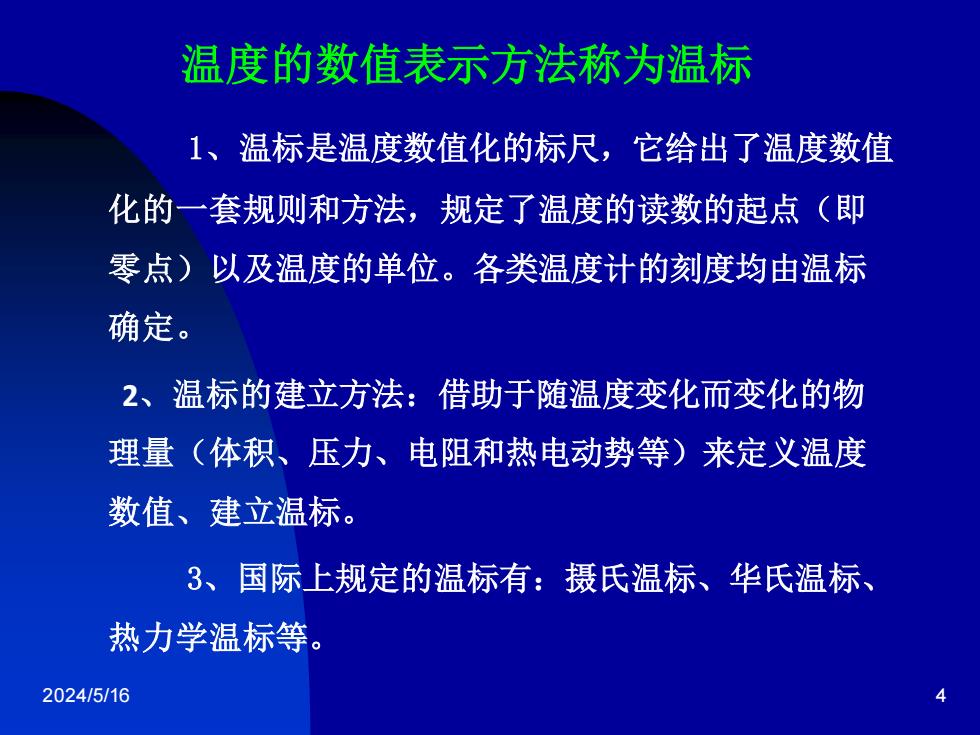

温度的数值表示方法称为温标 1、温标是温度数值化的标尺，它给出了温度数值 化的一套规则和方法，规定了温度的读数的起点（即 零点)以及温度的单位。各类温度计的刻度均由温标 确定。 2、温标的建立方法：借助于随温度变化而变化的物 理量（体积、压力、电阻和热电动势等）来定义温度 数值、建立温标。 3、国际上规定的温标有：摄氏温标、华氏温标、 热力学温标等。 2024/5/16
2024/5/16 4 温度的数值表示方法称为温标 1、温标是温度数值化的标尺，它给出了温度数值 化的一套规则和方法，规定了温度的读数的起点（即 零点）以及温度的单位。各类温度计的刻度均由温标 确定。 2、温标的建立方法：借助于随温度变化而变化的物 理量（体积、压力、电阻和热电动势等）来定义温度 数值、建立温标。 3、国际上规定的温标有：摄氏温标、华氏温标、 热力学温标等

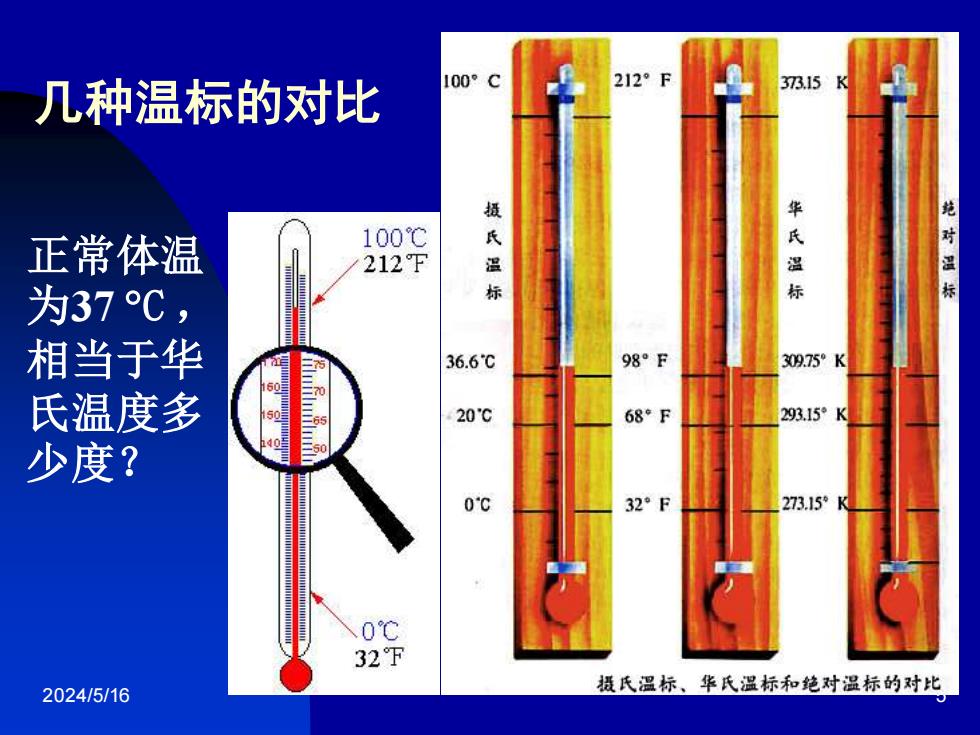

100°C 212°F 33.15 几种温标的对比 正常体温 100℃ 212℉ 摄氏温标 华氏温 对温标 为37℃， 标 相当于华 36.60 98°5 309.75 氏温度多 20'℃ 68F 293.15 少度？ 0℃ 32°F 273.15 0℃ 32℉ 2024/5/16 摄氏温标、华氏温标和绝对温标的对比
2024/5/16 5 几种温标的对比 正常体温 为37 C ， 相当于华 氏温度多 少度？
