第九章：第四节 热电偶冷端的延长 采用相对廉价的补偿导线，可延长热电偶的冷 端，使之远离高温区；可节约大量贵金属；易弯曲， 便于敷设。 补偿导线在0~100°C范围内的热电势与配套的 热电偶的热电势相等，所以不影响测量精度。 2024/5/16
2024/5/16 1 第九章：第四节 热电偶冷端的延长 采用相对廉价的补偿导线，可延长热电偶的冷 端，使之远离高温区；可节约大量贵金属；易弯曲， 便于敷设。 补偿导线在0～100C范围内的热电势与配套的 热电偶的热电势相等，所以不影响测量精度

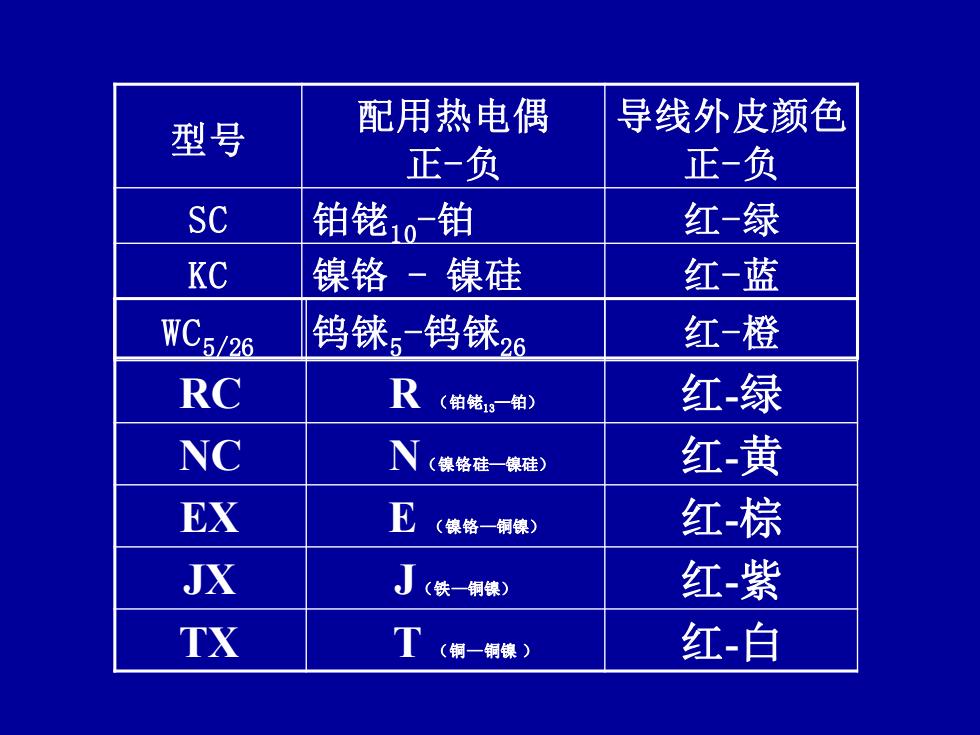

型号 配用热电偶 导线外皮颜色 正-负 正-负 SC 铂铑10一铂 红-绿 KC 镍铬一镍硅 红-蓝 WC5/26 钨铼。钨铼6 红-橙 RC R （铂储的一帕) 红绿 NC 门《豫络硅铁建) 红-黄 EX E (镍铬一铜镍) 红-棕 JX 丁（铁铜模） 红紫 TX T(第一朝镍) 红-白
RC R （铂铑13—铂） 红-绿 NC N（镍铬硅—镍硅） 红-黄 EX E （镍铬—铜镍） 红-棕 JX J（铁—铜镍） 红-紫 TX T （铜—铜镍 ） 红-白 型号 配用热电偶 正-负 导线外皮颜色 正-负 SC 铂铑10-铂 红-绿 KC 镍铬 - 镍硅 红-蓝 WC5/26 钨铼5 -钨铼26 红-橙
用A‘、B与A及B连接后，测温回路的总的热电势 仅取决于A、B、T及T。(T为新的自由端，它是稳定 的)，而与A、A及B、B连接处的温度T。(中间温度， 它是不稳定的)无关，在T处测得的总的热电势与直 接将热电偶延伸到T无异。 2
用A‘、B’与A及B连接后，测温回路的总的热电势 仅取决于A、B、T及T0（T0为新的自由端，它是稳定 的），而与A、A‘及B、B’连接处的温度Tn（中间温度， 它是不稳定的）无关，在T0处测得的总的热电势与直 接将热电偶延伸到T0无异。 2
补偿导线外形 屏蔽层 保护层 202415/16
2024/5/16 4 补偿导线外形 A’ B’ 屏蔽层 保护层

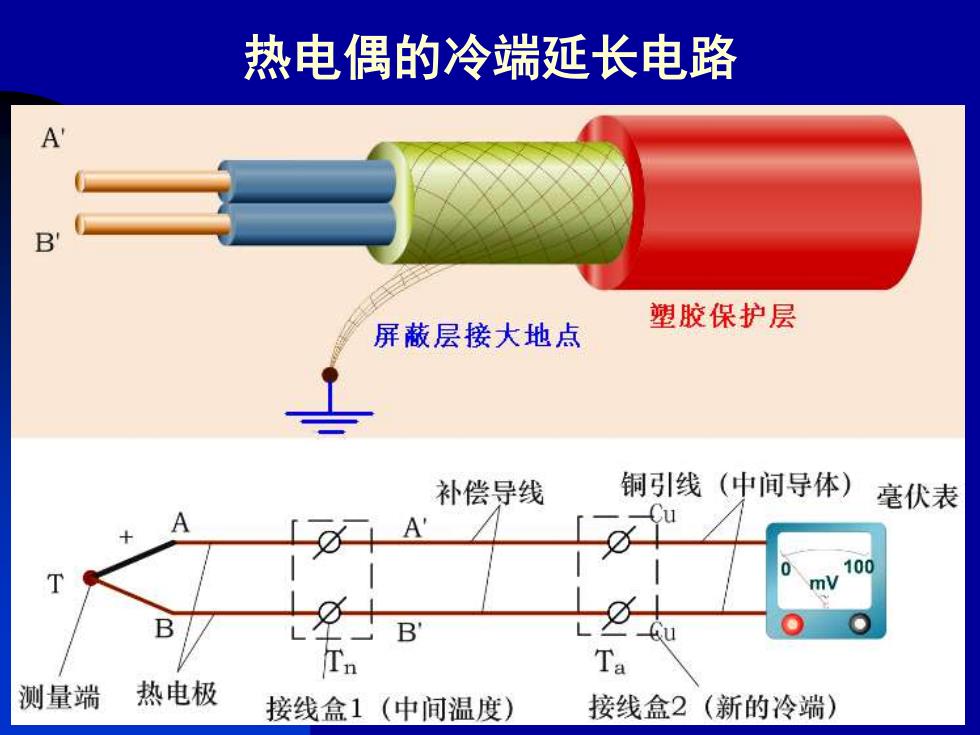

热电偶的冷端延长电路 A' 屏蔽层接大地点 塑胶保护层 补偿导线 铜引线（中间导体） 毫伏表 0 100 Ta 测量端 热电极 接线盒1（中间温度） 接线盒2（新的冷端）
热电偶的冷端延长电路
