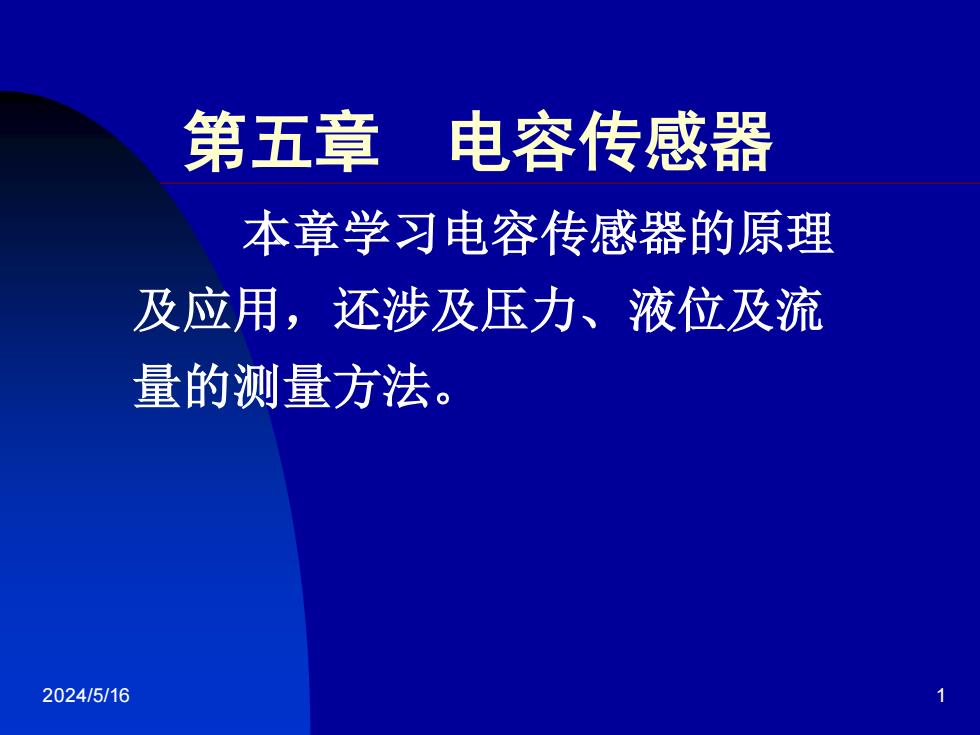

第五章 电容传感器 本章学习电容传感器的原理 及应用，还涉及压力、液位及流 量的测量方法。 2024/5/16
2024/5/16 1 第五章 电容传感器 本章学习电容传感器的原理 及应用，还涉及压力、液位及流 量的测量方法

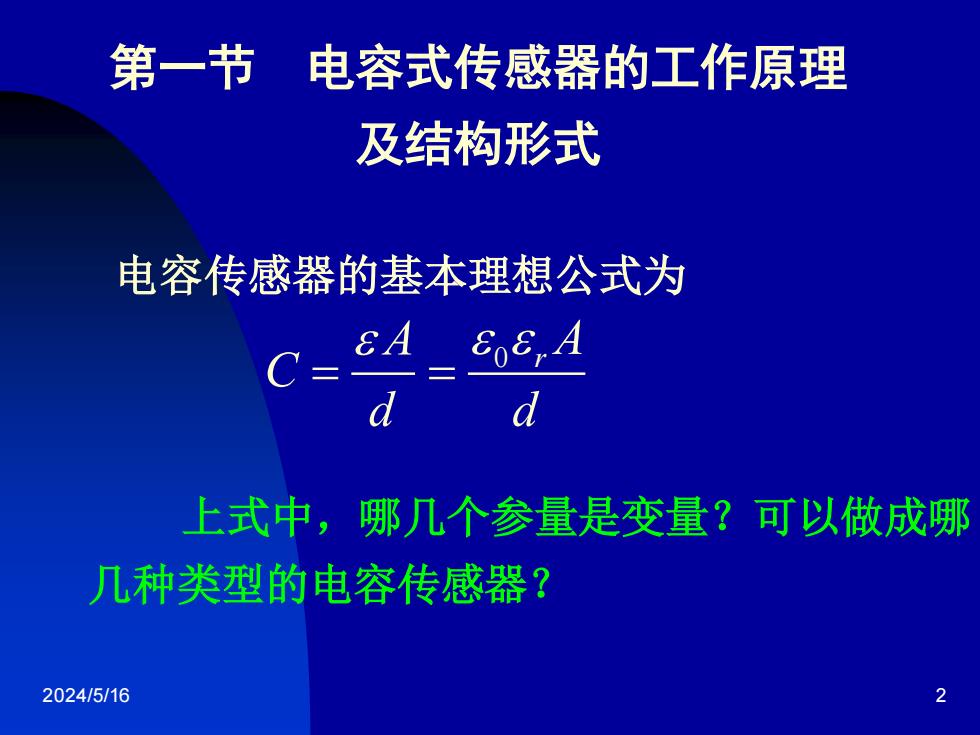

第一节 电容式传感器的工作原理 及结构形式 电容传感器的基本理想公式为 C= 8A E0E,.A d 上式中，哪几个参量是变量？可以做成哪 几种类型的电容传感器？ 2024/5/16
2024/5/16 2 第一节 电容式传感器的工作原理 及结构形式 上式中，哪几个参量是变量？可以做成哪 几种类型的电容传感器？ 0 A r A C d d = = 电容传感器的基本理想公式为
C= 8A e08,A d d 改变A、d￡三个参量中的任意一个量，均可使 平板电容的电容量C改变。 固定三个参量中的两个，可以做成三种类型的电 容传感器。 2024/5/16 3
2024/5/16 3 改变A、d、 三个参量中的任意一个量，均可使 平板电容的电容量C 改变。 固定三个参量中的两个，可以做成三种类型的电 容传感器。 0 A r A C d d = =
变面积式电容传感器 2R b) 图a是平板形直线位移式结构，其中极板1可以左右移动， 称为动极板。极板2固定不动，称为定极板。 图b是同心圆筒形变面积式传感器。外圆筒不动，内圆筒 在外圆筒内作上、下直线运动。 图c是一个角位移式的结构。极板2的轴由被测物体带动而 旋转一个角位移0度时，两极板的遮盖面积就减小，因而电 024/5/16 容量也随之减小
2024/5/16 4 一、变面积式电容传感器 图a是平板形直线位移式结构，其中极板1可以左右移动， 称为动极板。极板2固定不动，称为定极板。 图b是同心圆筒形变面积式传感器。外圆筒不动，内圆筒 在外圆筒内作上、下直线运动。 图c是一个角位移式的结构。极板2的轴由被测物体带动而 旋转一个角位移 度时，两极板的遮盖面积A就减小，因而电 容量也随之减小

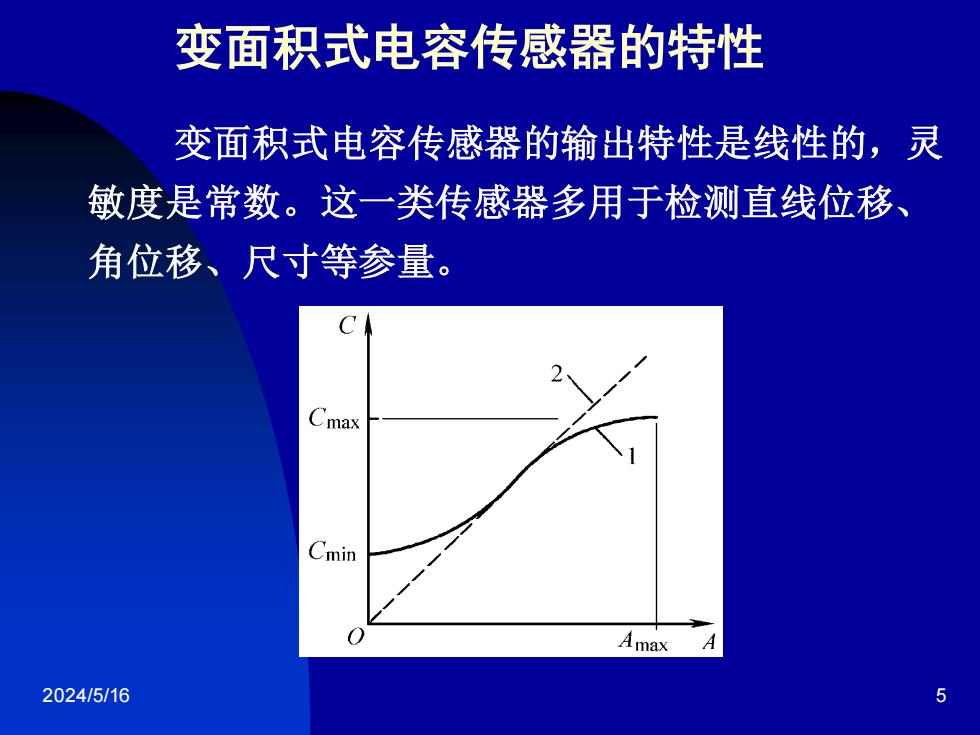

变面积式电容传感器的特性 变面积式电容传感器的输出特性是线性的，灵 敏度是常数。这一类传感器多用于检测直线位移、 角位移、尺寸等参量。 Cmax Cmin Amax 2024/5/16 5
2024/5/16 5 变面积式电容传感器的特性 变面积式电容传感器的输出特性是线性的，灵 敏度是常数。这一类传感器多用于检测直线位移、 角位移、尺寸等参量
