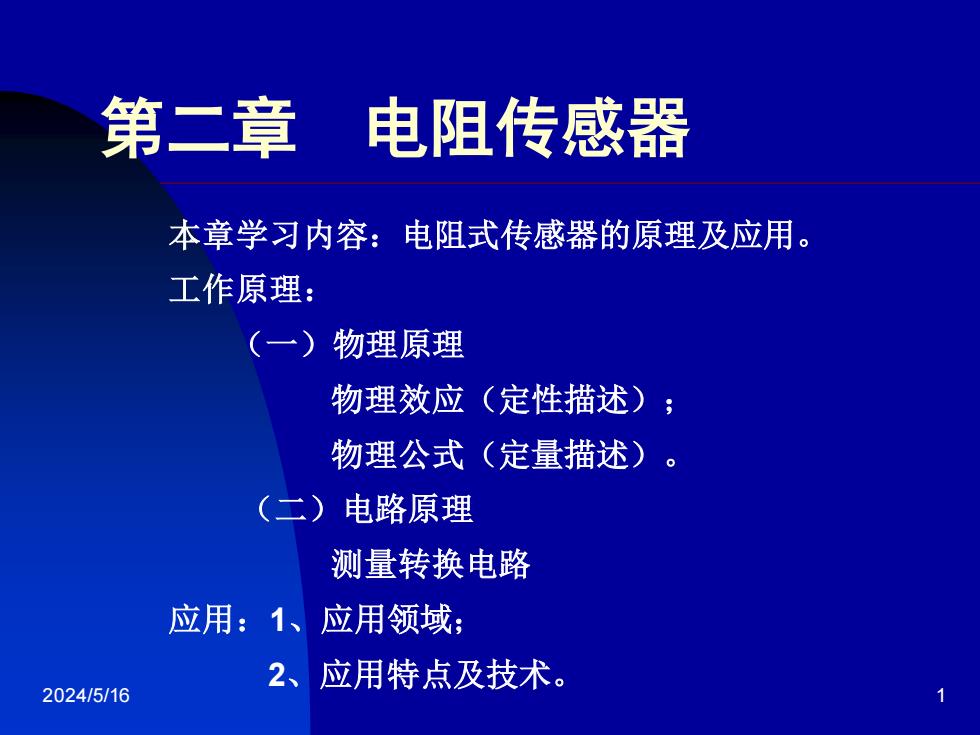

第二章 电阻传感器 本章学习内容：电阻式传感器的原理及应用。 工作原理： (一)物理原理 物理效应( 定性描述)； 物理公式（定量描述） 。 (二)电路原理 测量转换电路 应用：1、应用领域； 2、应用特点及技术。 2024/15/16
2024/5/16 1 第二章 电阻传感器 本章学习内容：电阻式传感器的原理及应用。 工作原理： （一）物理原理 物理效应（定性描述）； 物理公式（定量描述）。 （二）电路原理 测量转换电路 应用：1、应用领域； 2、应用特点及技术
第一节 电阻应变式传感器 物理效应： 导体或半导体材料在外界力的作用 下，会产生机械变形，其电阻值也将随 着发生变化，这种现象称为应变效应。 2024/5/16 2
2024/5/16 2 第一节 电阻应变式传感器 物理效应： 导体或半导体材料在外界力的作用 下，会产生机械变形，其电阻值也将随 着发生变化，这种现象称为应变效应
一、 应变片的工作原理 金属丝受拉时，变长、变小，导致变大。 机械工业出版社 http://www.cmpbook.com
2024/5/16 3 一、应变片的工作原理 金属丝受拉时，l变长、r变小，导致R变大
R=p=, 实验证明，电阻丝及应变片的电阻相对变化量△R/ R与材料力学中的轴向应变ε的关系在很大范围内是 线性的，即 △R (2-1) R 《一电阻应变片的灵敏度 2024/5/16
2024/5/16 4 实验证明，电阻丝及应变片的电阻相对变化量R R与材料力学中的轴向应变 x的关系在很大范围内是 线性的，即 2 l l R A r = = x 2-1 ( ) R K R = K—电阻应变片的灵敏度

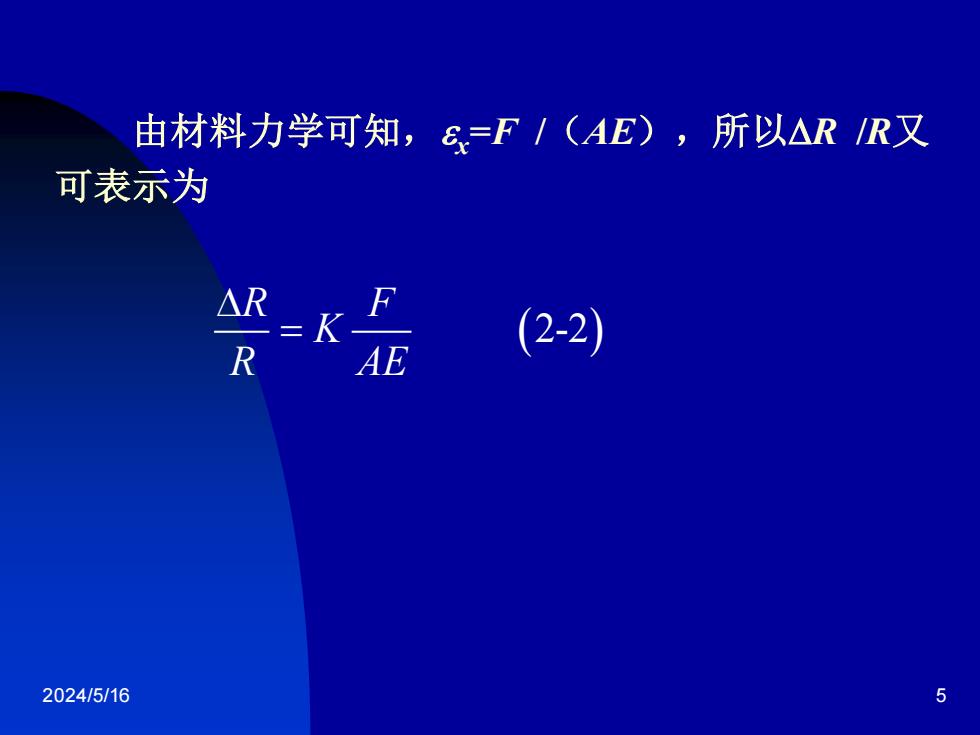

由材料力学可知，6=F/(AE),所以△RR又 可表示为 AR-kF (2-2) 2024/15/16 5
2024/5/16 5 由材料力学可知，x =F /（AE），所以R /R又 可表示为 2-2 ( ) R F K R AE =
