第八章：第三节 霍尔传感器的应用 霍尔电势的公式： EH=KHIBcOs0 由上述公式，可以测量哪些量？ 202415/16
2024/5/16 1 第八章：第三节 霍尔传感器的应用 霍尔电势的公式： EH =KH IBcos 由上述公式，可以测量哪些量？

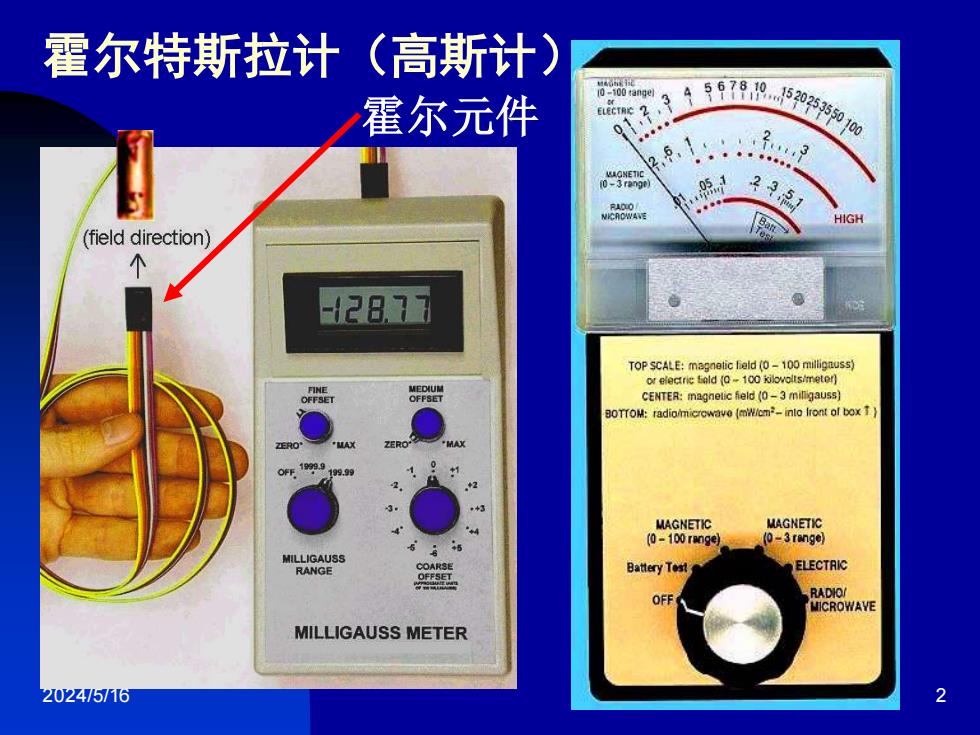

霍尔特斯拉计 (高斯计) 霍尔元件 01 35 HIGH (field direction) 个 12871 TOP SCALE:magnetic leld (0-100 milligauss) ce时ectrie told(0-100灯ovolts/metor) CENTER:magnetic field (0-3 miligauss) BOTTOM:radiamicrowave (cminto lront of boxT) MAGNETIC MAGNETIC (0-100r0g9)0-3ng0 MILLIGAUSS RANGE ELECTRIC OFFSET RADIO/ MICROWAVE MILLIGAUSS METER 20247/5716 2
2024/5/16 2 霍尔特斯拉计（高斯计） 霍尔元件

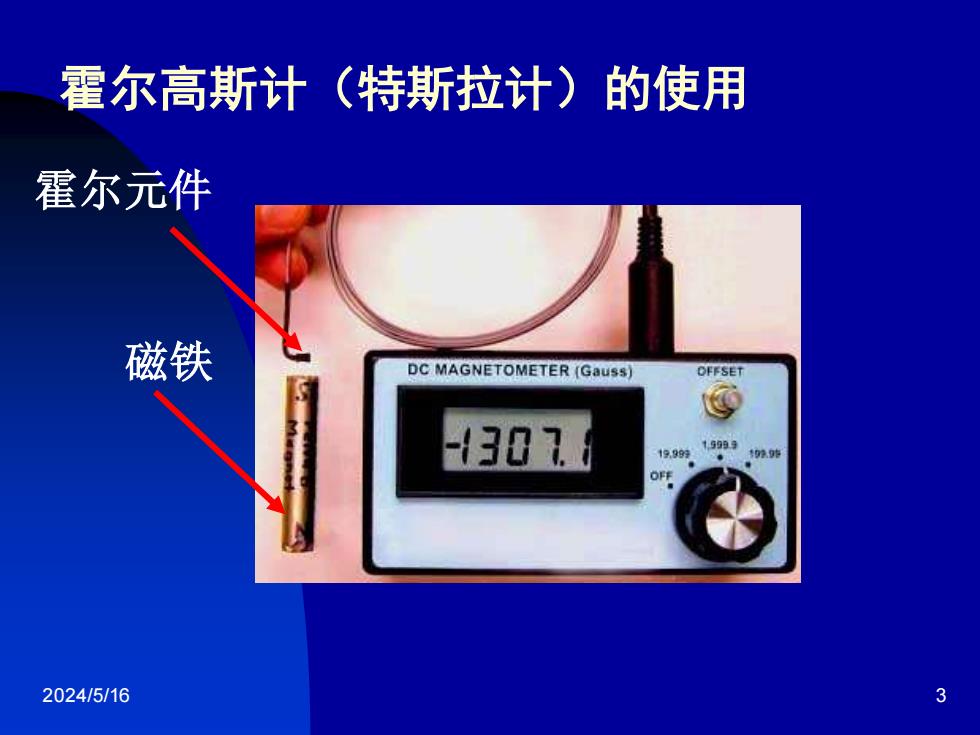

霍尔高斯计· (特斯拉计)的使用 霍尔元件 磁铁 DC MAGNETOMETER(Gauss) OFFSET A307 2024/5/16 3
2024/5/16 3 霍尔高斯计（特斯拉计）的使用 霍尔元件 磁铁

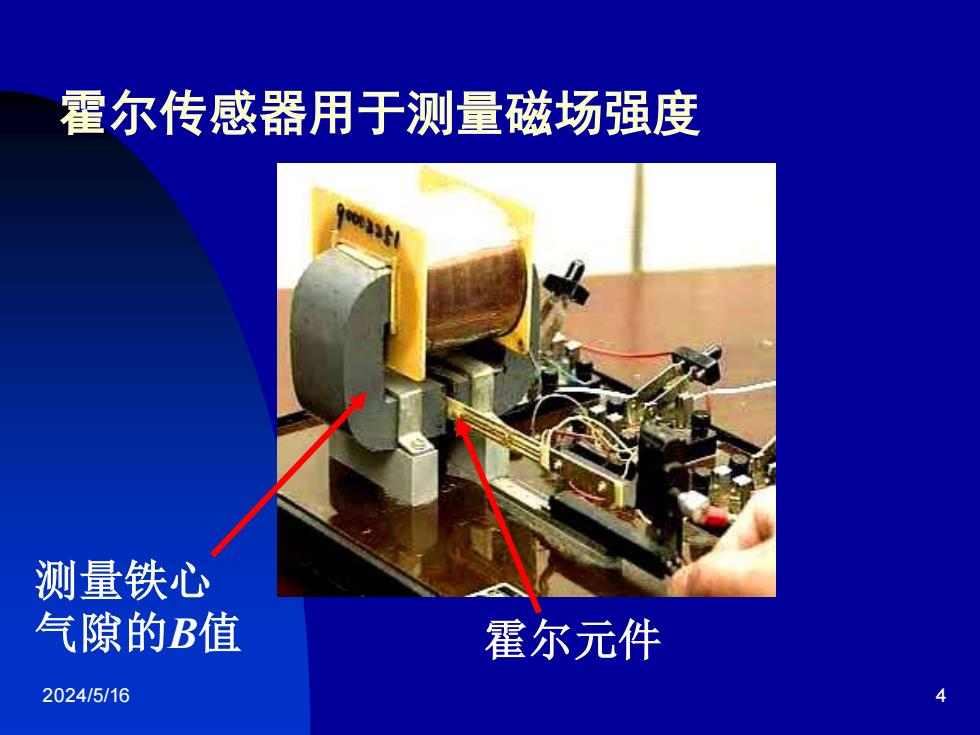

霍尔传感器用于测量磁场强度 测量铁心 气隙的B值 霍尔元件 2024/5/16
2024/5/16 4 霍尔传感器用于测量磁场强度 霍尔元件 测量铁心 气隙的B值
霍尔转速表 在被测转速的转轴上安装一个齿盘，也可选取机 械系统中的一个齿轮，将线性型霍尔器件及磁路系统 靠近齿盘。齿盘的转动使磁路的磁阻随气隙的改变而 周期性地变化，霍尔器件输出的微小脉冲信号经隔直、 放大、整形后可以确定被测物的转速。 n=60 线性霍尔 铁 2024/5/16
2024/5/16 5 霍尔转速表 60 22 f n = 在被测转速的转轴上安装一个齿盘，也可选取机 械系统中的一个齿轮，将线性型霍尔器件及磁路系统 靠近齿盘。齿盘的转动使磁路的磁阻随气隙的改变而 周期性地变化，霍尔器件输出的微小脉冲信号经隔直、 放大、整形后可以确定被测物的转速。 N S 线性霍尔 磁铁
