第一章、第三节 传感器及基本特性 传感器的组成 非电量 非电量 电参量 电量 敏感元件 传感元件 测量转换电路 (被视量) 1、传感器的两种组成方式 2、电参量与电量的区别 3、使用敏感元件的原因 2024/5/16
2024/5/16 1 第一章、第三节 传感器及基本特性 一、传感器的组成 1、传感器的两种组成方式 2、电参量与电量的区别 3、使用敏感元件的原因
举例：测量压力的电位器式压力传感器 U Vo RPU 1-弹簧管2-电位器 图1-4传感器组成框图 非电量 非电量 电参量 电量 敏感元件 传感元件 测量转换电路 (被测量) 2024/15/16 2
2024/5/16 2 举例：测量压力的电位器式压力传感器 1-弹簧管 2-电位器 图1-4 传感器组成框图
p 弹簧管 a 电位器 △R 分压比电路 U (压力) (角位移) 电阻值) 输出电压)】 2024/5/16 3
2024/5/16 3

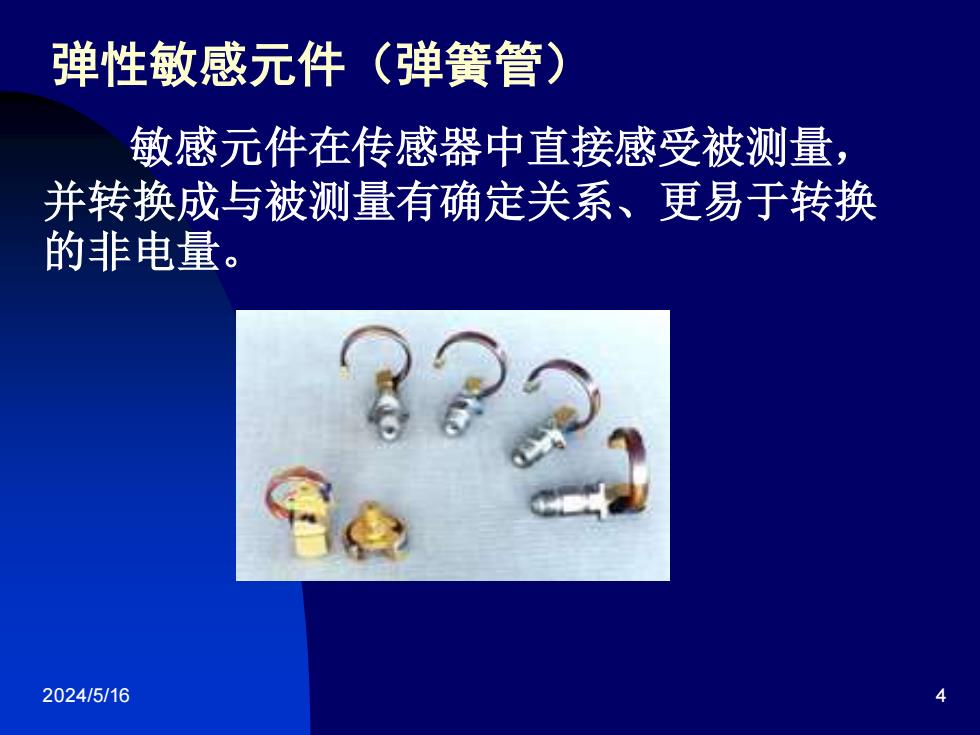

弹性敏感元件（弹簧管） 敏感元件在传感器中直接感受被测量， 并转换成与被测量有确定关系、更易于转换 的非电量。 2024/5/16
2024/5/16 4 弹性敏感元件（弹簧管） 敏感元件在传感器中直接感受被测量， 并转换成与被测量有确定关系、更易于转换 的非电量

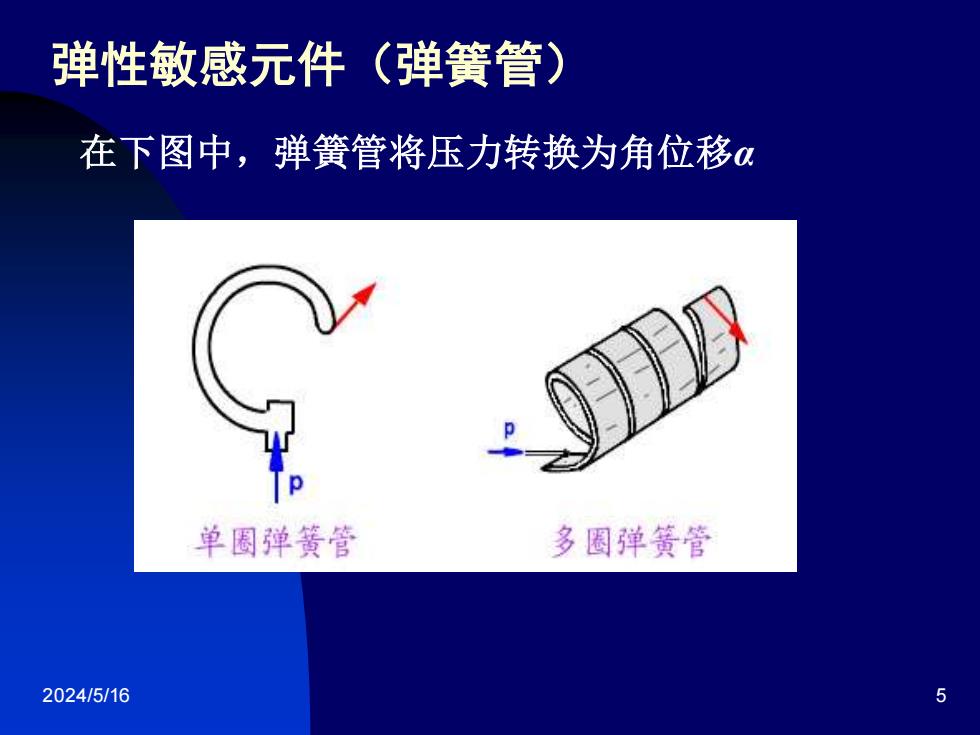

弹性敏感元件（弹簧管） 在下图中，弹簧管将压力转换为角位移α 单圈弹簧管 多圈弹簧管 2024/5/16 5
2024/5/16 5 弹性敏感元件（弹簧管） 在下图中，弹簧管将压力转换为角位移α
