第六章 压电传感器 本章学习压电传感器的原 理、应用及振动频谱分析。 202415/16
2024/5/16 1 本章学习压电传感器 的原 理、应用及振动频谱分析。 第六章 压电传感器
压电式传感器是一种自发电式传感器。它以某些电介质的 压电效应为基础，在外力作用下，在电介质表面产生电荷，从 而实现非电量电测的目的。 压电传感元件是力敏感元件，它可以测量最终能变换为力 的那些非电物理量，例如动态力、动态压力、振动加速度等， 但不能用于静态参数的测量。 2024/5/16
2024/5/16 2 压电式传感器是一种自发电式传感器。它以某些电介质的 压电效应为基础，在外力作用下，在电介质表面产生电荷，从 而实现非电量电测的目的。 压电传感元件是力敏感元件，它可以测量最终能变换为力 的那些非电物理量，例如动态力、动态压力、振动加速度等， 但不能用于静态参数的测量
第一节压电传感器的工作原理 在完全黑暗的环境里，将一块干燥的冰 糖用榔头敲碎，可以看到在敲碎的瞬间，发 出暗淡的蓝色闪光。 打火石。 202415/16 3
2024/5/16 3 在完全黑暗的环境里，将一块干燥的冰 糖用榔头敲碎，可以看到在敲碎的瞬间，发 出暗淡的蓝色闪光。 打火石。 第一节 压电传感器的工作原理
压电效应与逆压电效应 某些电介质在沿一定方向上受到外力作用而 晶格发生变形（机械变形），内部产生极化现象， 同时在其表面产生电荷，当外力去掉后，又重新 回到不带电的状态，这种现象称为压电效应。 (物理机制) 若在电介质的极化方向上施加交变电压，它 就会产生机械变形。当去掉外加电场时，电介质 的变形随之消失，这种现象称为逆压电效应（电 致伸缩效应) 2024/5/1

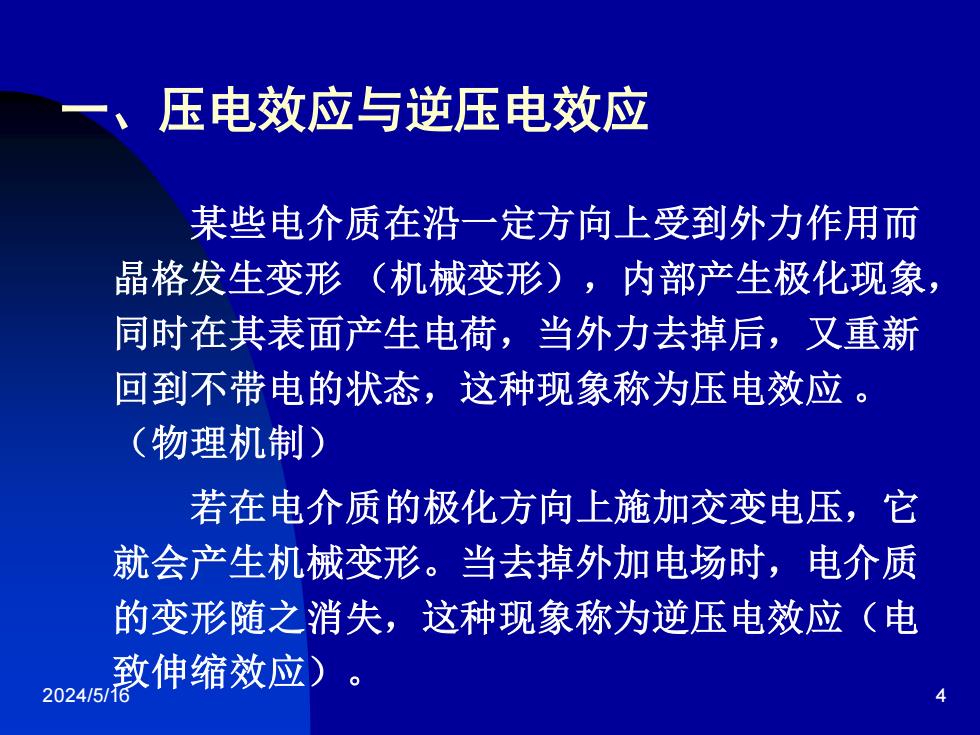

2024/5/16 4 一、压电效应与逆压电效应 某些电介质在沿一定方向上受到外力作用而 晶格发生变形 （机械变形），内部产生极化现象， 同时在其表面产生电荷，当外力去掉后，又重新 回到不带电的状态，这种现象称为压电效应 。 （物理机制） 若在电介质的极化方向上施加交变电压，它 就会产生机械变形。当去掉外加电场时，电介质 的变形随之消失，这种现象称为逆压电效应（电 致伸缩效应）
以石英晶体为例说明压电效应原理：
以石英晶体为例说明压电效应原理：
