第十章 光电传感器（下） 第四节 光电开关及光电断续器 从原理上讲，光电开关及光电断续器没有 太大的差别，都是由红外线发射元件与光敏接 收元件组成，只是光电断续器是整体结构，其 检测距离只有几毫米至几十毫米，而光电开关 的检测距离可达几米至几十米。 2024/15/16
2024/5/16 1 第十章 光电传感器（下） 第四节 光电开关及光电断续器 从原理上讲，光电开关及光电断续器没有 太大的差别，都是由红外线发射元件与光敏接 收元件组成，只是光电断续器是整体结构，其 检测距离只有几毫米至几十毫米，而光电开关 的检测距离可达几米至几十米
一、光电开关的结构和分类 光电开关可分为遮断型和反射型两大 类。遮断型光电开关的发射器和接收器相 对安放，轴线严格对准。当有物体在两者 中间通过时，红外光束被遮断，接收器接 收不到红外线而产生一个负脉冲信号。 遮断型光电开关的检测距离一般可达十几 米，对所有能遮断光线的物体均可检测。 2024/5/16 2
2024/5/16 2 一、光电开关的结构和分类 光电开关可分为遮断型和反射型两大 类。遮断型光电开关的发射器和接收器相 对安放，轴线严格对准。当有物体在两者 中间通过时，红外光束被遮断，接收器接 收不到红外线而产生一个负脉冲信号。 遮断型光电开关的检测距离一般可达十几 米，对所有能遮断光线的物体均可检测
光电开关外形
2024/5/16 3 光电开关外形

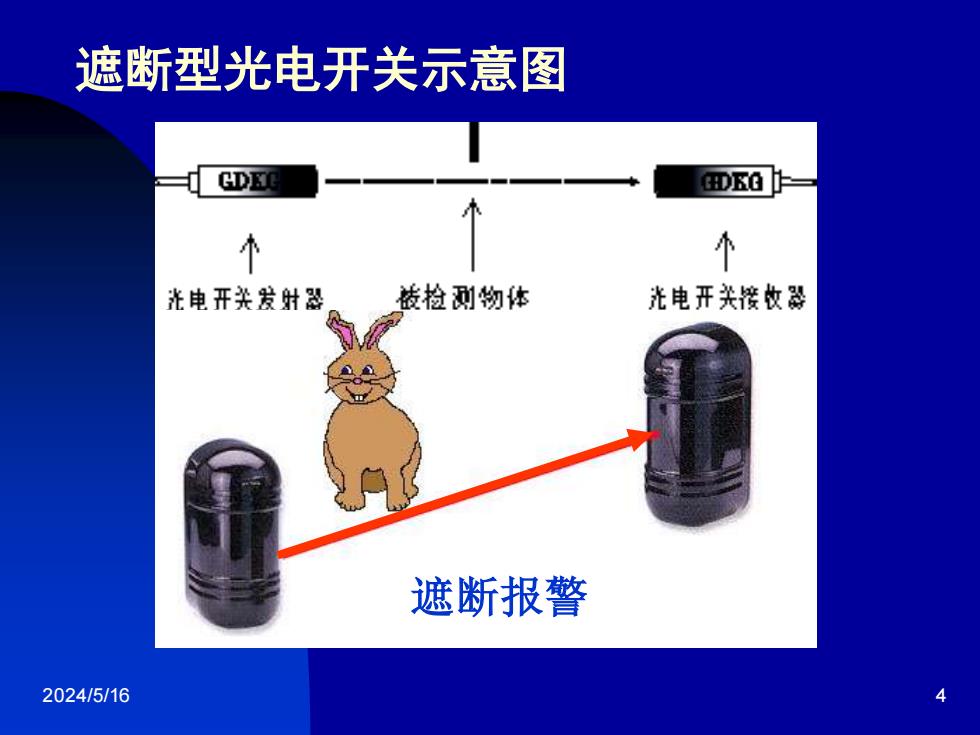

遮断型光电开关示意图 GDEC D5a片 个 个 光电开关发射器 齿检测物体 光电开关接收器 遮断报警 2024/5/16
2024/5/16 4 遮断型光电开关示意图 遮断报警
遮断式光电开关原理 光发射器 遮断式光电开关 光接收器 由相互分离且相对安 装的光发射器和光接 受器组成。当被检测 Object 物体位于发射器和接 受器之间时，光线被 被检测物体 阻断，接受器接受不 到红外线而产生开关 信号。 2024/15/16 5
2024/5/16 5 遮断式光电开关原理 Object Receiver 遮 断 式光电开 关 由相互分离且相对安 装的光发射器和光接 受器组成。当被检测 物体位于发射器和接 受器之间时，光线被 阻断，接受器接受不 到红外线而产生开关 信号。 被检测物体 光发射器 光接收器
